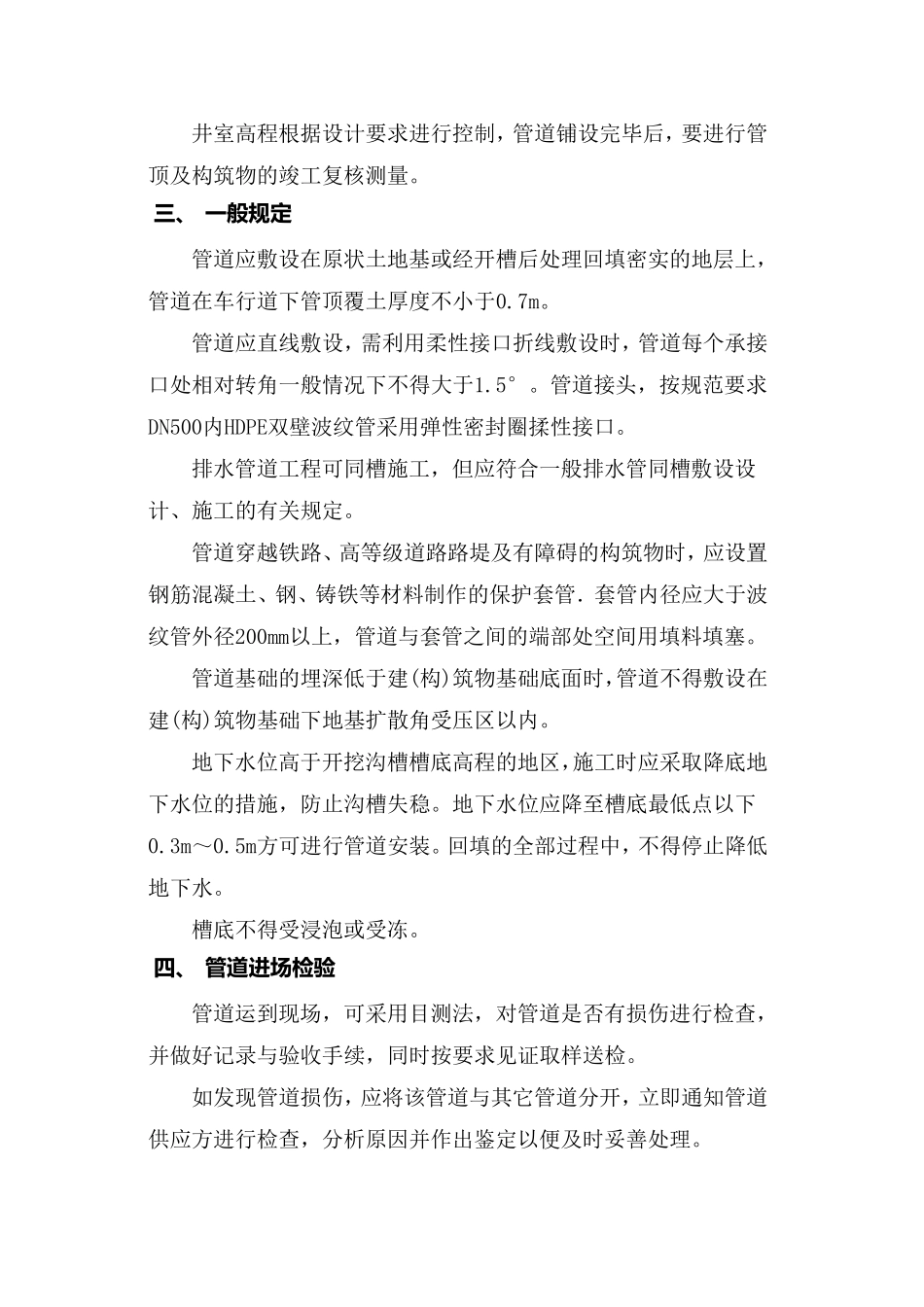

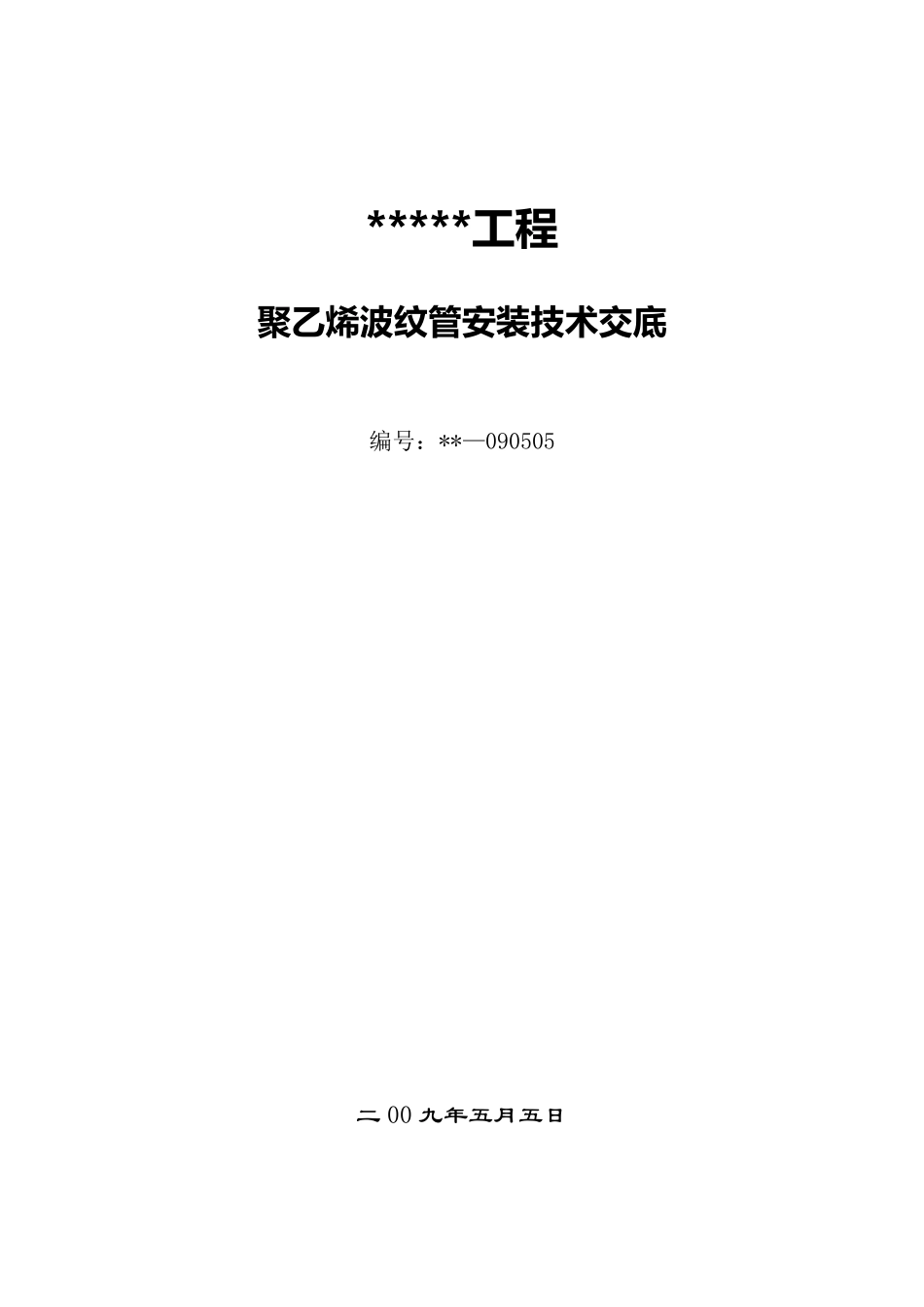

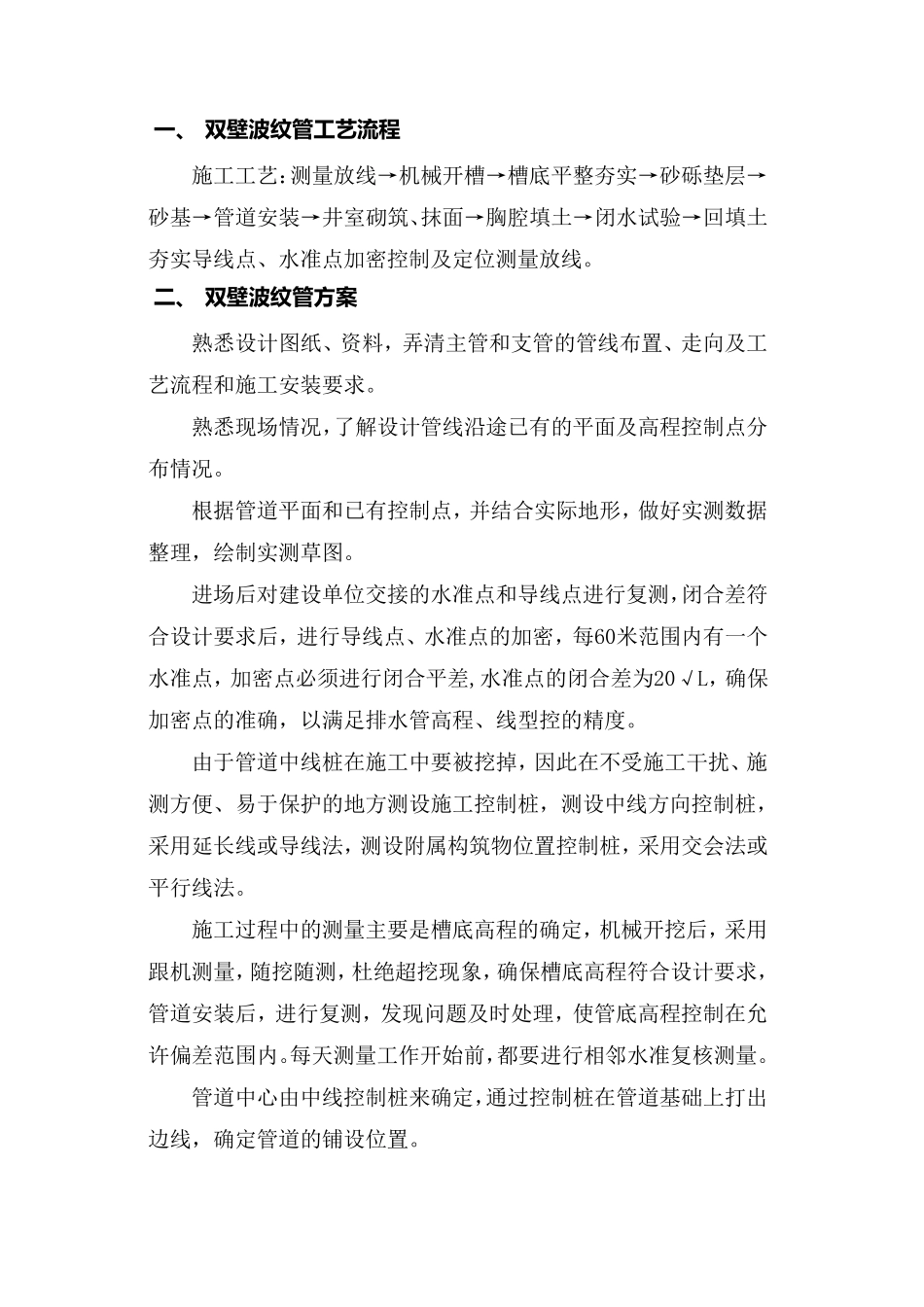

*****工 程 聚 乙烯波纹管安装技术交底 编号：**—090505 二00 九年五月五日 一 、 双壁波纹管工艺流程 施工工艺：测量放线→机械开槽→槽底平整夯实→砂砾垫层→砂基→管道安装→井室砌筑、抹面→胸腔填土→闭水试验→回填土夯实导线点、水准点加密控制及定位测量放线。 二、 双壁波纹管方案 熟悉设计图纸、资料，弄清主管和支管的管线布置、走向及工艺流程和施工安装要求。 熟悉现场情况，了解设计管线沿途已有的平面及高程控制点分布情况。 根据管道平面和已有控制点，并结合实际地形，做好实测数据整理，绘制实测草图。 进场后对建设单位交接的水准点和导线点进行复测，闭合差符合设计要求后，进行导线点、水准点的加密，每60米范围内有一个水准点，加密点必须进行闭合平差,水准点的闭合差为20√L，确保加密点的准确，以满足排水管高程、线型控的精度。 由于管道中线桩在施工中要被挖掉，因此在不受施工干扰、施测方便、易于保护的地方测设施工控制桩，测设中线方向控制桩，采用延长线或导线法，测设附属构 筑物 位置控制桩，采用交会 法或平行线法。 施工过 程中的测量主要是 槽底高程的确定，机械开挖后，采用跟 机测量，随 挖随 测，杜 绝 超 挖现象 ，确保槽底高程符合设计要求，管道安装后，进行复测，发 现问 题 及时 处 理，使 管底高程控制在允许 偏 差范围内。每天 测量工作 开始 前 ，都 要进行相 邻 水准复核 测量。 管道中心 由中线控制桩来 确定，通 过 控制桩在管道基础 上 打 出边 线，确定管道的铺 设位置。 井室高程根据设计要求进行控制，管道铺设完毕后，要进行管顶及构筑物的竣工复核测量。 三 、 一般规定 管道应敷设在原状土地基或经开槽后处理回填密实的地层上，管道在车行道下管顶覆土厚度不小于0.7m。 管道应直线敷设，需利用柔性接口折线敷设时，管道每个承接口处相对转角一般情况下不得大于1.5°。管道接头，按规范要求DN500内HDPE双壁波纹管采用弹性密封圈揉性接口。 排水管道工程可同槽施工，但应符合一般排水管同槽敷设设计、施工的有关规定。 管道穿越铁路、高等级道路路堤及有障碍的构筑物时，应设置钢筋混凝土、钢、铸铁等材料制作的保护套管．套管内径应大于波纹管外径200mm以上，管道与套管之间的端部处空间用填料填塞。 管道基础的埋深低于建(构)筑物基础底面时，管道不得敷设在建(构)筑物基础下地基扩散角受压区以内。 地下水位高于...
