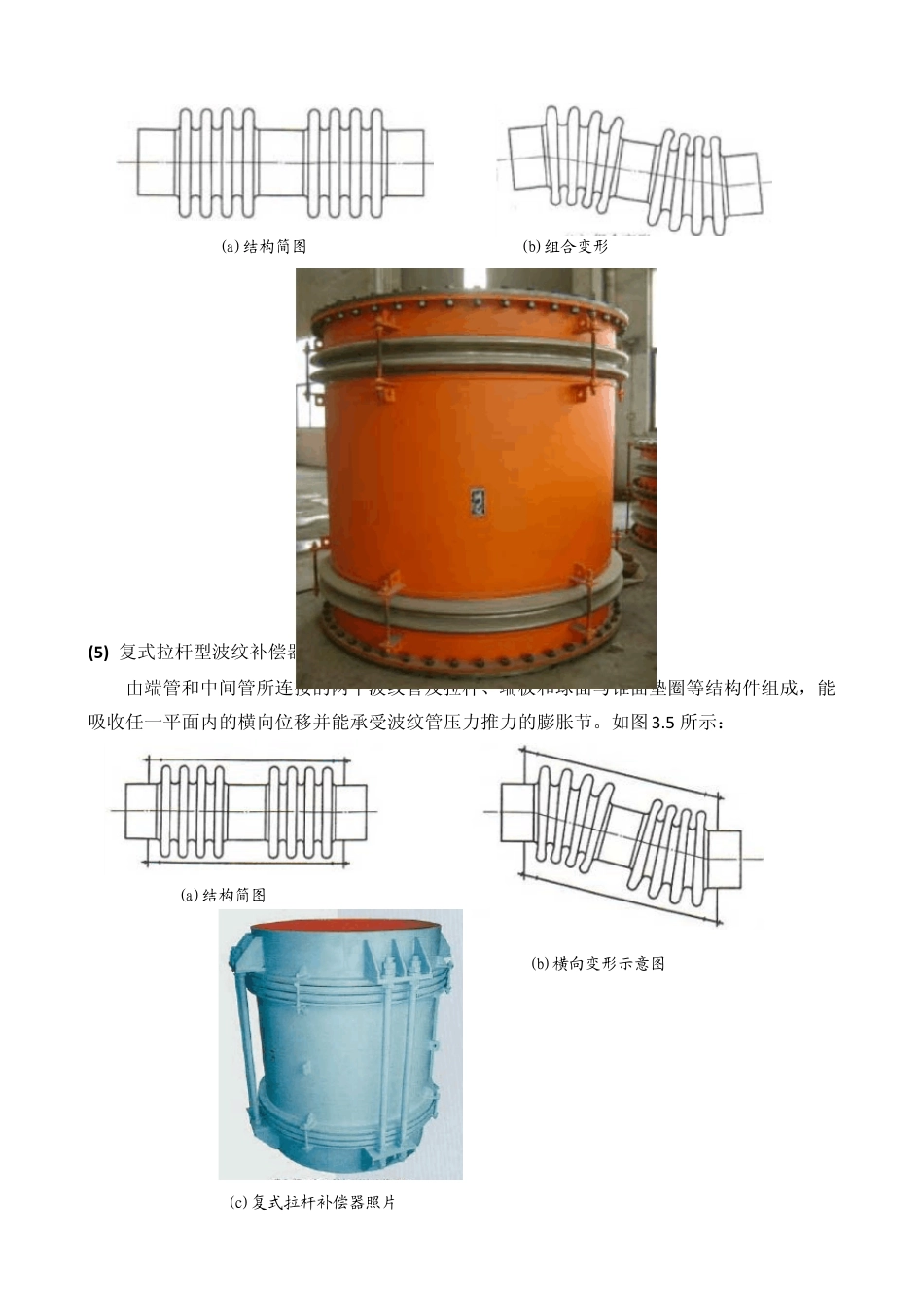

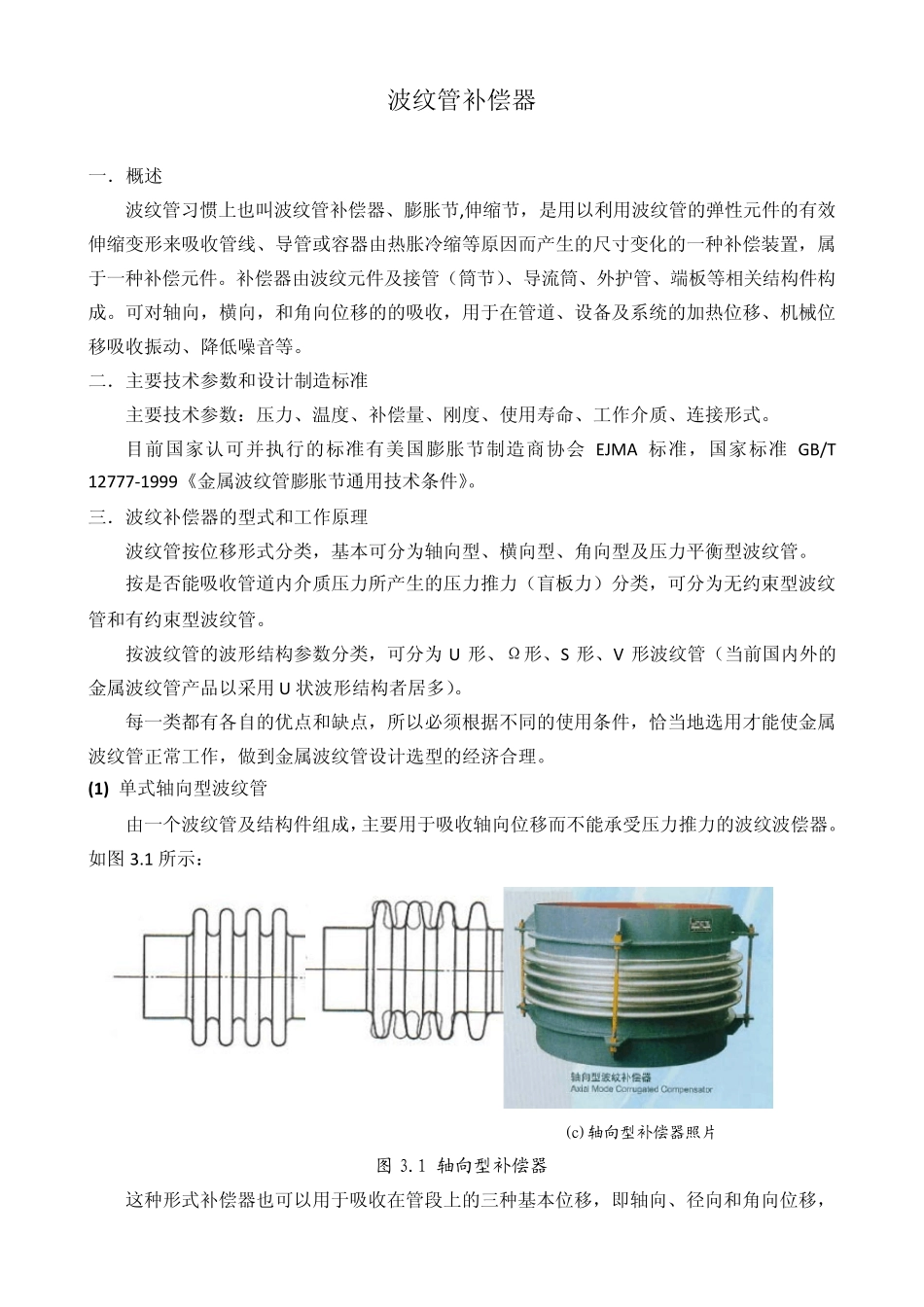

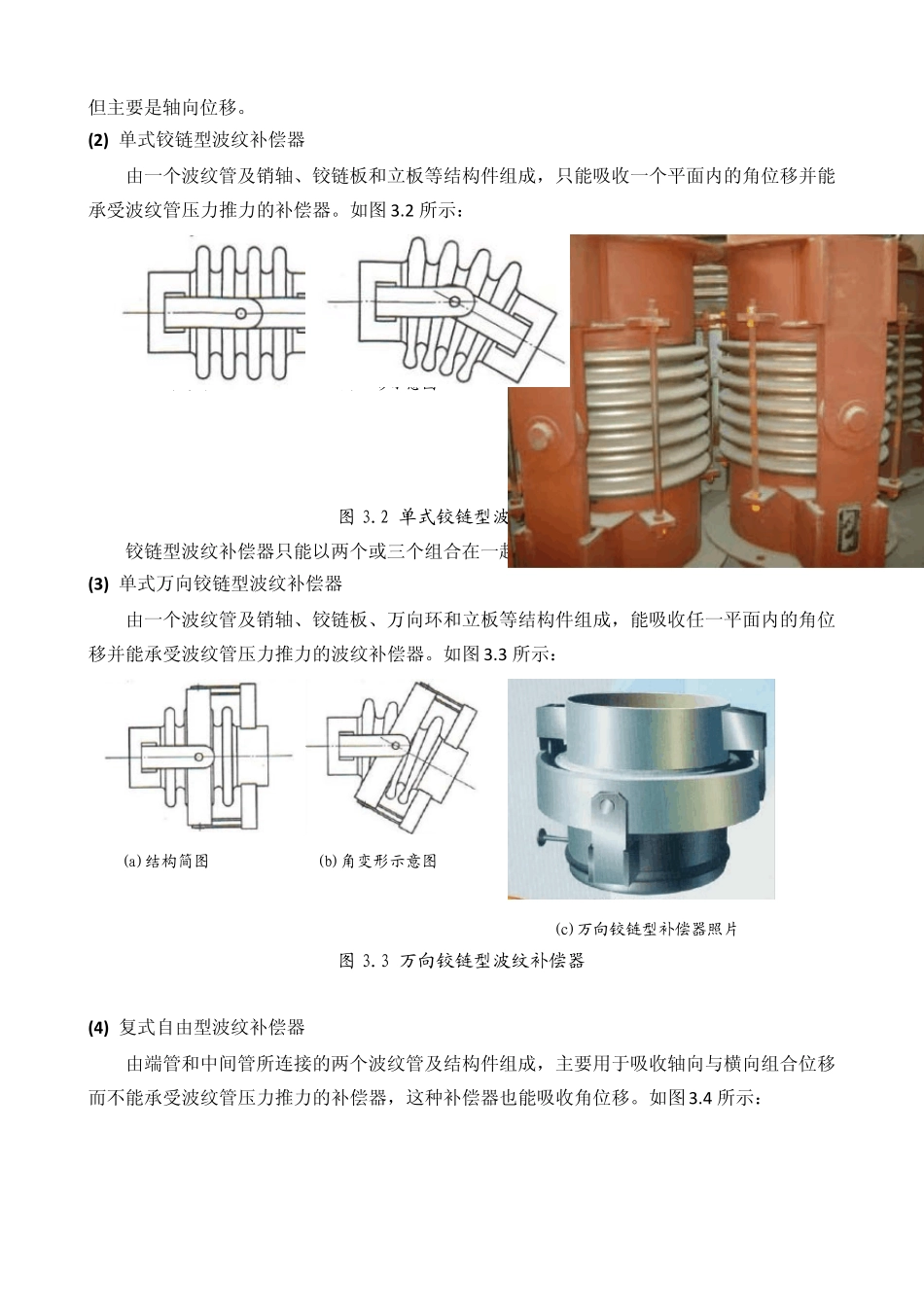

波纹管补偿器 一．概述 波纹管习惯上也叫波纹管补偿器、膨胀节,伸缩节，是用以利用波纹管的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置，属于一种补偿元件。补偿器由波纹元件及接管（筒节）、导流筒、外护管、端板等相关结构件构成。可对轴向，横向，和角向位移的的吸收，用于在管道、设备及系统的加热位移、机械位移吸收振动、降低噪音等。 二．主要技术参数和设计制造标准 主要技术参数：压力、温度、补偿量、刚度、使用寿命、工作介质、连接形式。 目前国家认可并执行的标准有美国膨胀节制造商协会EJMA 标准，国家标准 GB/T 12777-1999《金属波纹管膨胀节通用技术条件》。 三．波纹补偿器的型式和工作原理 波纹管按位移形式分类，基本可分为轴向型、横向型、角向型及压力平衡型波纹管。 按是否能吸收管道内介质压力所产生的压力推力（盲板力）分类，可分为无约束型波纹管和有约束型波纹管。 按波纹管的波形结构参数分类，可分为U 形、Ω形、S 形、V 形波纹管（当前国内外的金属波纹管产品以采用 U 状波形结构者居多）。 每一类都有各自的优点和缺点，所以必须根据不同的使用条件，恰当地选用才能使金属波纹管正常工作，做到金属波纹管设计选型的经济合理。 (1 ) 单式轴向型波纹管 由一个波纹管及结构件组成，主要用于吸收轴向位移而不能承受压力推力的波纹波偿器。如图 3.1 所示： (a)结构简图 (b)拉伸及压缩变形示意图 (c)轴向型补偿器照片 图3.1 轴向型补偿器 这种形式补偿器也可以用于吸收在管段上的三种基本位移，即轴向、径向和角向位移，但主要是轴向位移。 (2) 单式铰链型波纹补偿器 由一个波纹管及销轴、铰链板和立板等结构件组成，只能吸收一个平面内的角位移并能承受波纹管压力推力的补偿器。如图 3.2 所示： (a)结构简图 (b)角变形示意图 (c)单式铰链型补偿器照片 图3.2 单式铰链型波纹补偿器 铰链型波纹补偿器只能以两个或三个组合在一起使用才能恰当的发挥作用。 (3) 单式万向铰链型波纹补偿器 由一个波纹管及销轴、铰链板、万向环和立板等结构件组成，能吸收任一平面内的角位移并能承受波纹管压力推力的波纹补偿器。如图 3.3 所示： (a)结构简图 (b)角变形示意图 (c)万向铰链型补偿器照片 图3.3 万向铰链型波纹补偿器 (4) 复式自由型波纹补偿器 由端管和中间管所连接的两个波纹管及结构件组成，主要用于吸收轴向与横向...
