波纹管道施工方案

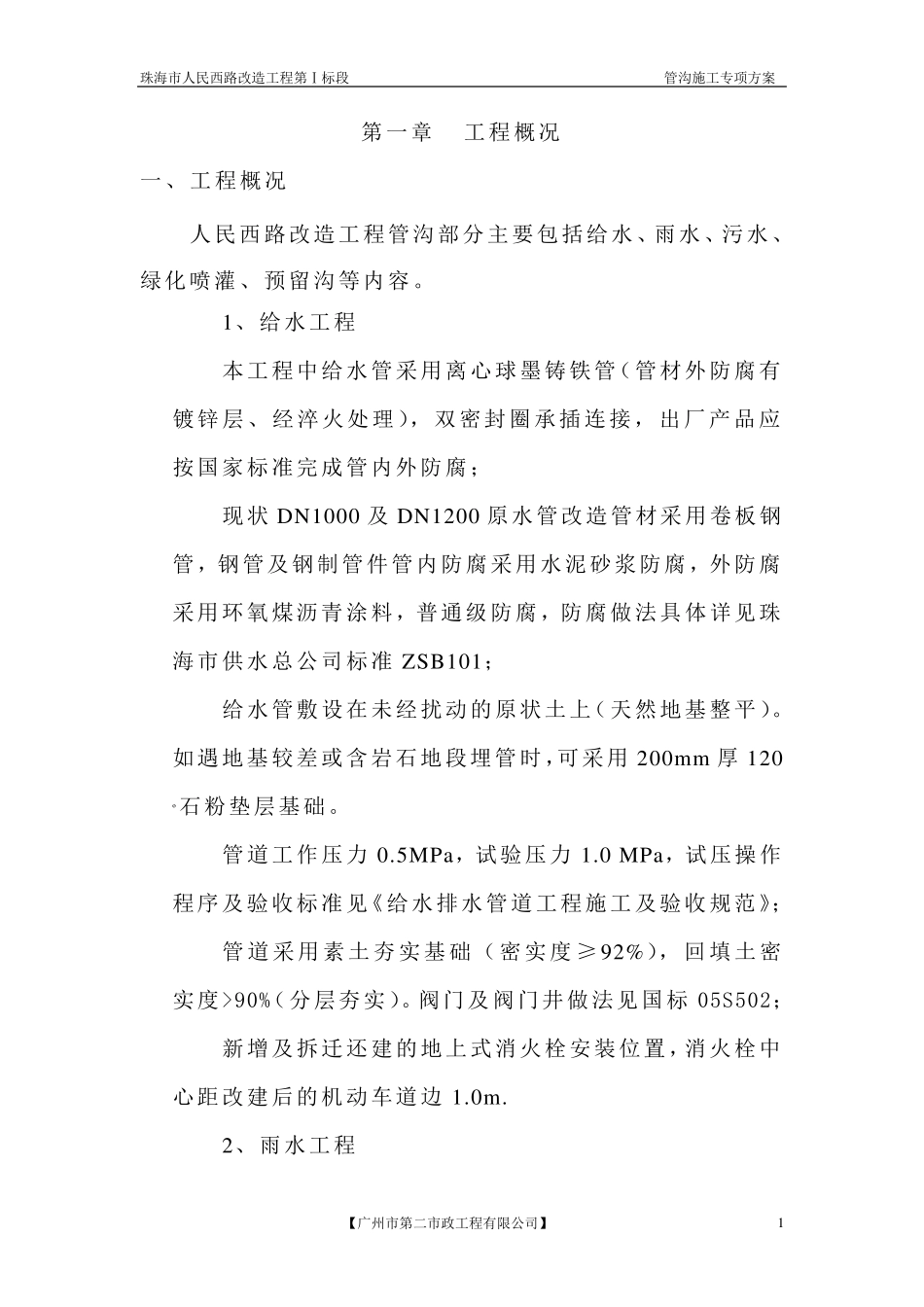

珠海市人民西路改造工程第Ⅰ标段 管沟施工专项方案 【广州市第二市政工程有限公司】 1 第一章 工程概况 一、工程概况 人民西路改造工程管沟部分主要包括给水、雨水、污水、绿化喷灌、预留沟等内容。 1、给水工程 本工程中给水管采用离心球墨铸铁管（管材外防腐有镀锌层、经淬火 处理），双密封圈 承插连接，出厂 产品应按国家标准完成管内外防腐； 现状 DN1000 及 DN1200 原水管改造管材采用卷板钢管，钢管及钢制管件管内防腐采用水泥砂浆防腐，外防腐采用环氧煤沥青涂料，普通级防腐，防腐做法具体详见珠海市供水总公司标准 ZSB101； 给水管敷设在未经扰动的原状土上（天然地基整平）。如遇地基较差或含岩石地段埋管 时，可采用 200m m 厚120º石粉 垫 层基础 。 管道 工作 压 力0.5MPa，试 验 压 力1.0 MPa，试 压 操 作程序 及验 收 标准见《 给水排 水管道 工程施工及验 收 规 范 》； 管 道 采 用 素 土夯 实 基础 （ 密 实 度 ≥ 92%）， 回 填 土密实 度 >90%（分层夯 实 ）。阀 门 及阀 门 井 做法见国标 05S502； 新 增 及拆 迁 还 建 的地上式 消 火栓 安 装 位 置 ，消 火栓 中心距 改建 后 的机 动车 道 边1.0m . 2、雨水工程 珠海市人民西路改造工程第Ⅰ标段 管沟施工专项方案 【广州市第二市政工程有限公司】 2 本工程中新建雨水管直径DN≤600 采用高密度聚乙烯双壁波纹管（SN ≥8KN/m2 ）, 橡胶圈承插接口（04S520-31）；DN800~DN1000 采用钢肋增强聚乙稀（PE）螺旋波纹管（SN≥8KN/m2）,电热熔连接，两种管材管基础均采用砂石基础。 街坊支管管径为DN500，坡度5‰、石粉基础施工参考规范（04S520-57）,检查井井径ф 1000,施工时参照规范（02S515-11）。 采用偏 沟式 雨水口；双雨水蓖 口（施工方法 见05S518-25）连接管管径为D300、坡度为10‰；四蓖雨水口（05S518-26）边接管管径为DN400、坡度为10‰；采用石粉基础，施工时参照规范（04S520-57）； 雨水蓖 全 部 采用钢格 板 雨水，施工参照 图 集（05S518-59） 道 路交 叉 口上 的 雨水口位 置 可 根 据 其 竖 向设计进行适当调整，必须设置在交叉口最低处； 机动车道上检查井采用重型球墨铸铁井盖（带防盗装置），非机动车道上采用轻型球墨铸铁井盖（带防盗装置）。 3、、污水工程 污水工程采用高密度聚乙稀双壁波纹管（SN ≥8...
