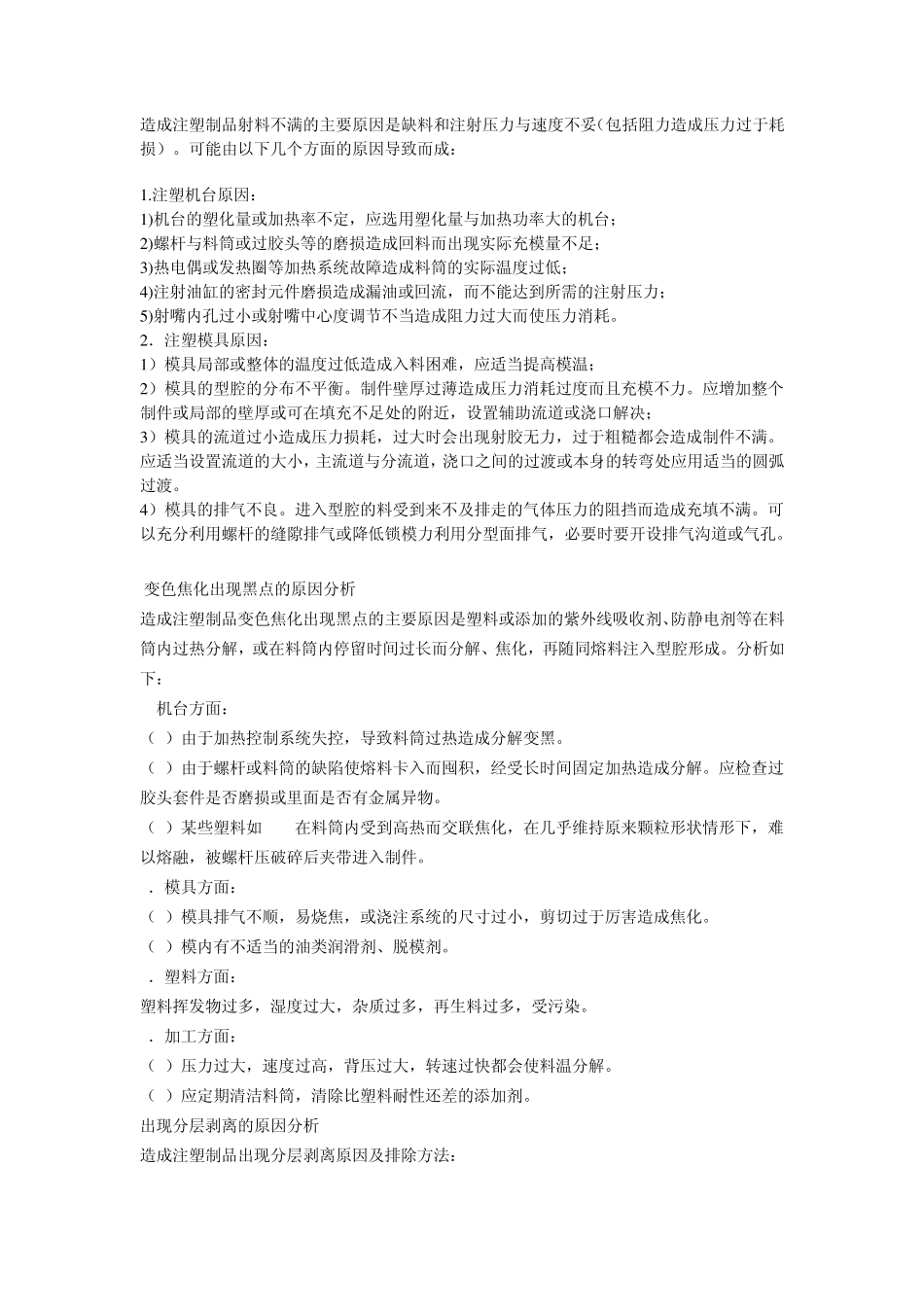

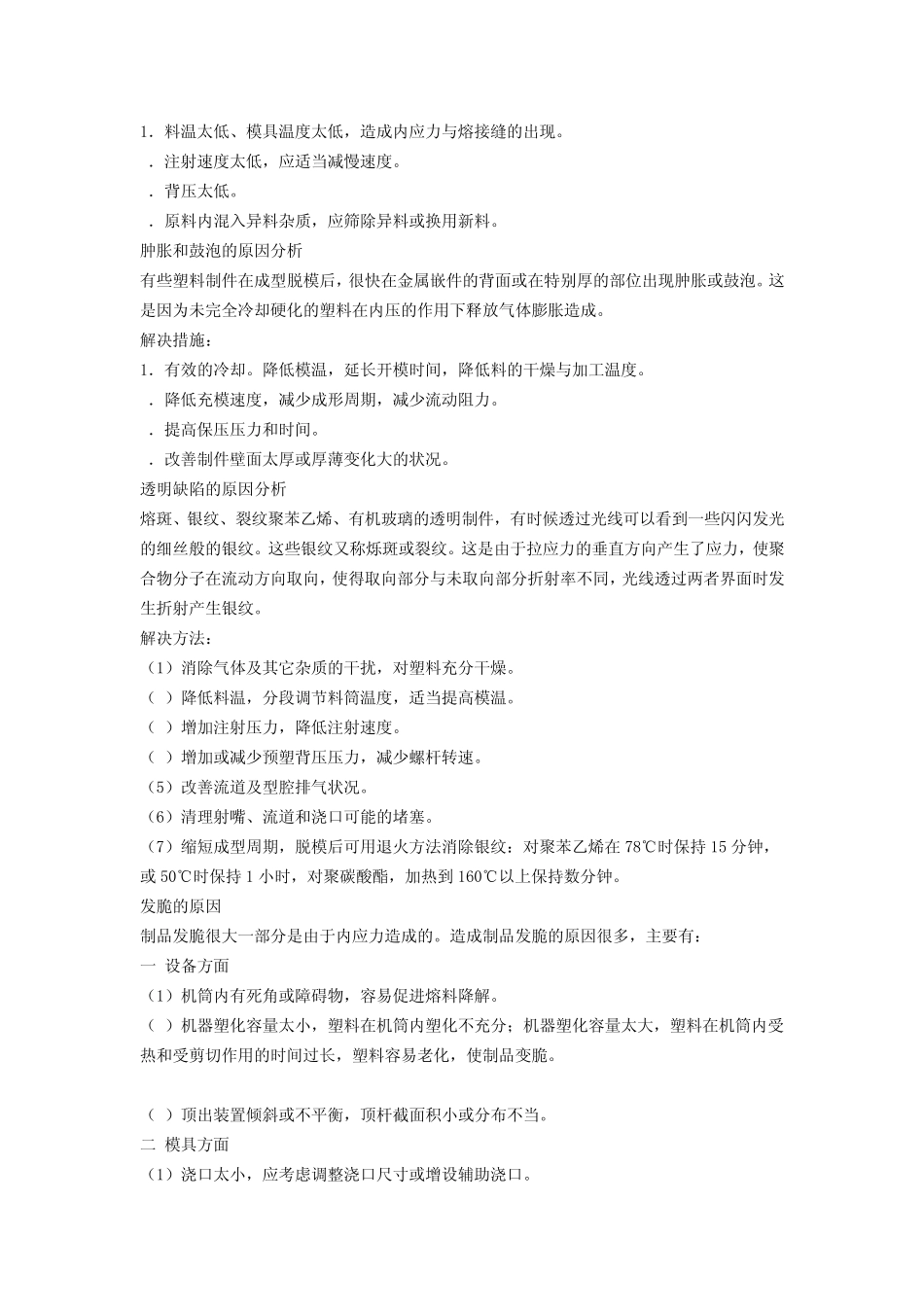

造成注塑制品射料不满的主要原因是缺料和注射压力与速度不妥（包括阻力造成压力过于耗损）。可能由以下几个方面的原因导致而成： 1 .注塑机台原因： 1 )机台的塑化量或加热率不定，应选用塑化量与加热功率大的机台； 2 )螺杆与料筒或过胶头等的磨损造成回料而出现实际充模量不足； 3 )热电偶或发热圈等加热系统故障造成料筒的实际温度过低； 4 )注射油缸的密封元件磨损造成漏油或回流，而不能达到所需的注射压力； 5 )射嘴内孔过小或射嘴中心度调节不当造成阻力过大而使压力消耗。 2 ．注塑模具原因： 1 ）模具局部或整体的温度过低造成入料困难，应适当提高模温； 2 ）模具的型腔的分布不平衡。制件壁厚过薄造成压力消耗过度而且充模不力。应增加整个制件或局部的壁厚或可在填充不足处的附近，设置辅助流道或浇口解决； 3 ）模具的流道过小造成压力损耗，过大时会出现射胶无力，过于粗糙都会造成制件不满。应适当设置流道的大小，主流道与分流道，浇口之间的过渡或本身的转弯处应用适当的圆弧过渡。 4 ）模具的排气不良。进入型腔的料受到来不及排走的气体压力的阻挡而造成充填不满。可以充分利用螺杆的缝隙排气或降低锁模力利用分型面排气，必要时要开设排气沟道或气孔。 变色焦化出现黑点的原因分析 造成注塑制品变色焦化出现黑点的主要原因是塑料或添加的紫外线吸收剂、防静电剂等在料筒内过热分解，或在料筒内停留时间过长而分解、焦化，再随同熔料注入型腔形成。分析如下： 1.机台方面： （1）由于加热控制系统失控，导致料筒过热造成分解变黑。 （2）由于螺杆或料筒的缺陷使熔料卡入而囤积，经受长时间固定加热造成分解。应检查过胶头套件是否磨损或里面是否有金属异物。 （3）某些塑料如 ABS在料筒内受到高热而交联焦化，在几乎维持原来颗粒形状情形下，难以熔融，被螺杆压破碎后夹带进入制件。 2．模具方面： （1）模具排气不顺，易烧焦，或浇注系统的尺寸过小，剪切过于厉害造成焦化。 （2）模内有不适当的油类润滑剂、脱模剂。 3．塑料方面： 塑料挥发物过多，湿度过大，杂质过多，再生料过多，受污染。 4．加工方面： （1）压力过大，速度过高，背压过大，转速过快都会使料温分解。 （2）应定期清洁料筒，清除比塑料耐性还差的添加剂。 出现分层剥离的原因分析 造成注塑制品出现分层剥离原因及排除方法： 1． 料 温 太 低 、 模 具 温 度 太 低 ， 造 成 内 应 力 与 熔 ...
