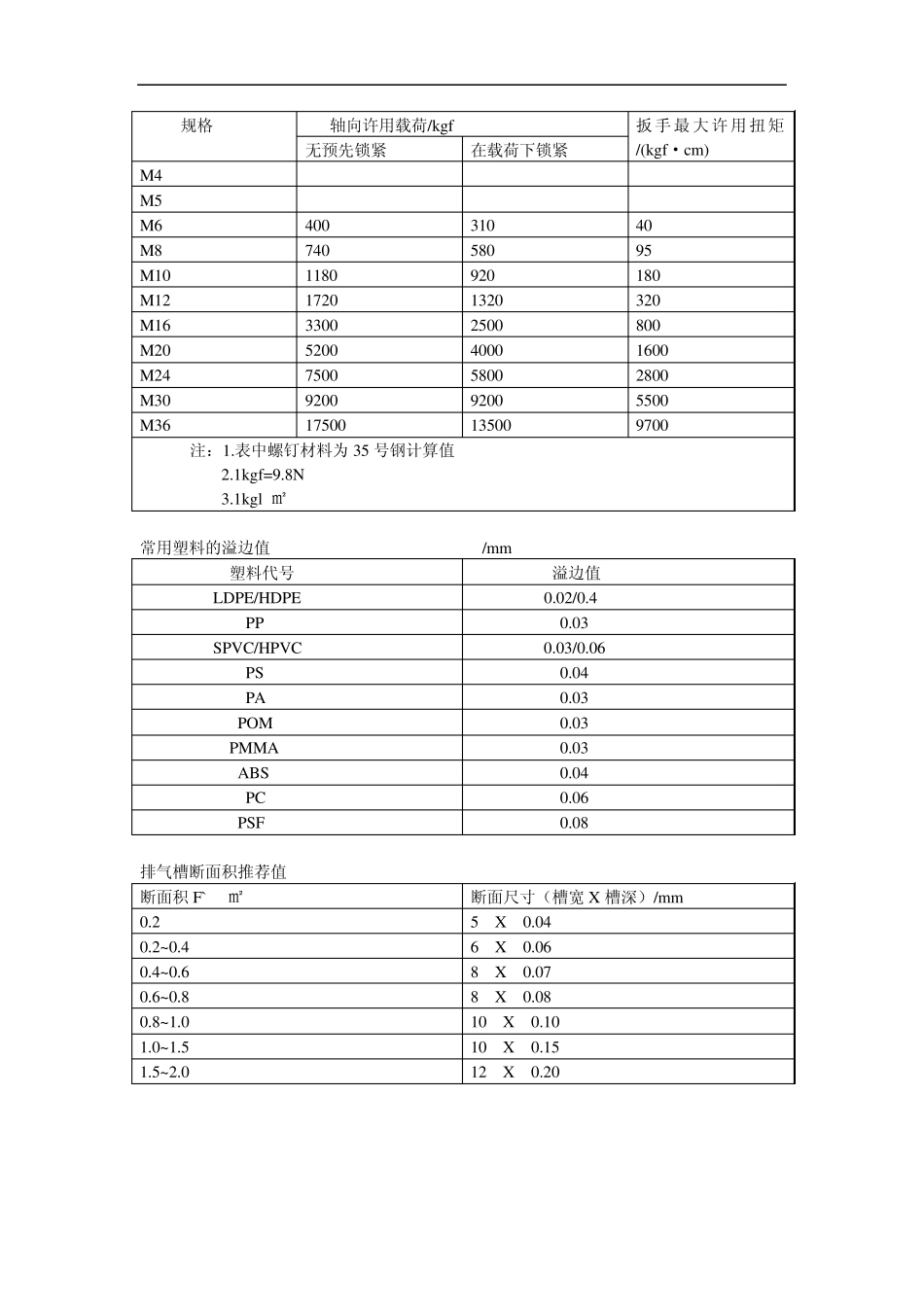

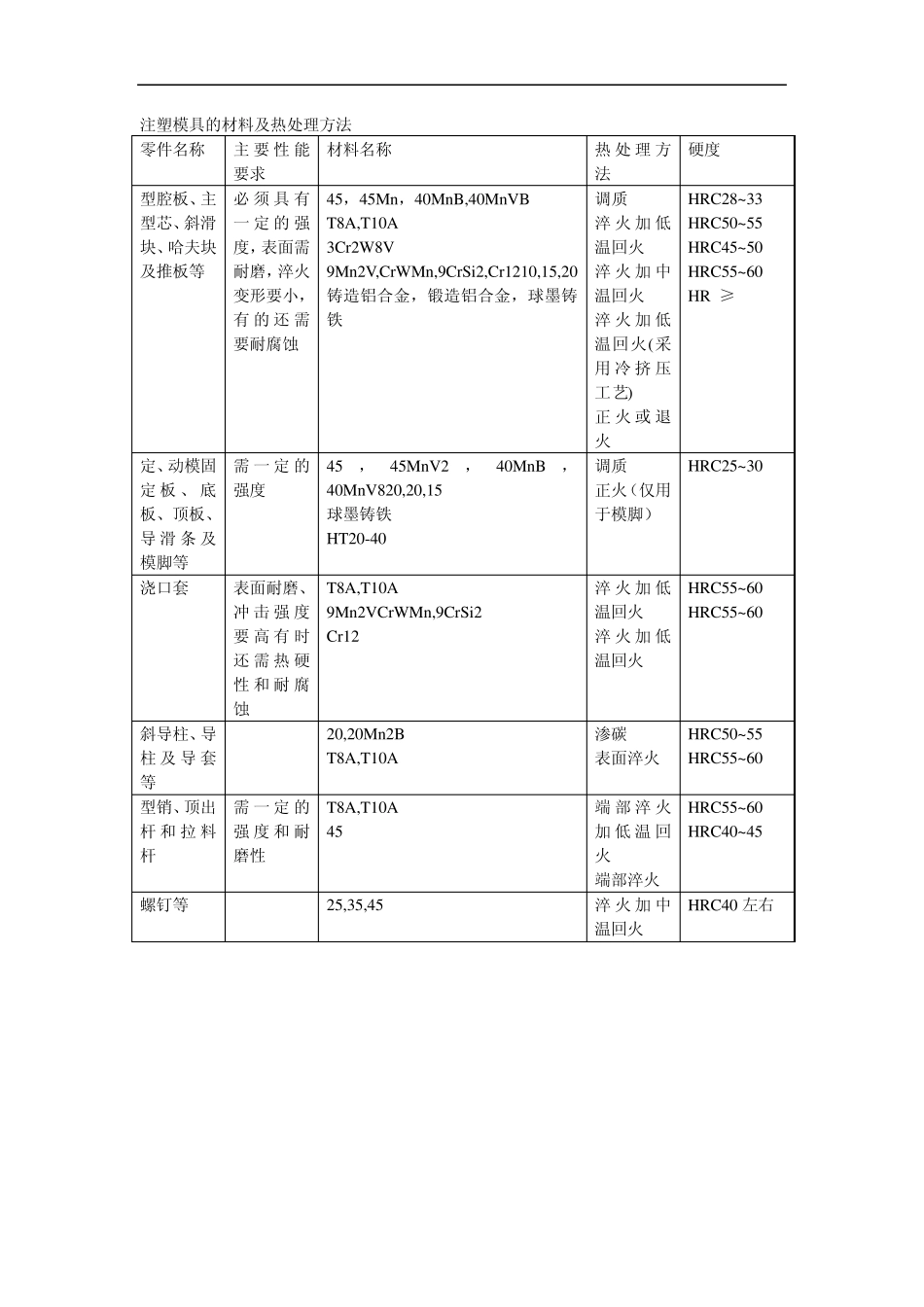

注塑模具的材料及热处理方法 零件名称 主要性能要求 材料名称 热处理方法 硬度 型腔板、主型芯、斜滑块、哈夫块及推板等 必须具有一定的强度，表面需耐磨，淬火变形要小，有的还需要耐腐蚀 45，45Mn，40MnB,40MnVB T8A,T10A 3Cr2W8V 9Mn2V,CrWMn,9CrSi2,Cr1210,15,20 铸造铝合金，锻造铝合金，球墨铸铁 调质 淬火加低温回火 淬火加中温回火 淬火加低温回火(采用冷挤压工艺) 正火或退火 HRC28~ 33 HRC50~ 55 HRC45~ 50 HRC55~ 60 HRC≥180 定、动模固定板、底板、顶板、导 滑条 及模脚等 需一定的强度 45，45MnV2，40MnB，40MnV820,20,15 球墨铸铁 HT20-40 调质 正火（仅用于模脚） HRC25~ 30 浇口套 表面耐磨、冲 击 强度要高 有时还需热硬性和 耐腐蚀 T8A,T10A 9Mn2VCrWMn,9CrSi2 Cr12 淬火加低温回火 淬火加低温回火 HRC55~ 60 HRC55~ 60 斜导柱、导柱 及导 套等 20,20Mn2B T8A,T10A 渗碳 表面淬火 HRC50~ 55 HRC55~ 60 型销、顶出杆 和 拉 料杆 需一定的强度和 耐磨性 T8A,T10A 45 端 部 淬火加低温回火 端部淬火 HRC55~ 60 HRC40~ 45 螺钉等 25,35,45 淬火加中温回火 HRC40 左右 规格 轴向许用载荷/kgf 扳手最大许用扭矩/(kgf·cm) 无预先锁紧 在载荷下锁紧 M4 M5 M6 400 310 40 M8 740 580 95 M10 1180 920 180 M12 1720 1320 320 M16 3300 2500 800 M20 5200 4000 1600 M24 7500 5800 2800
