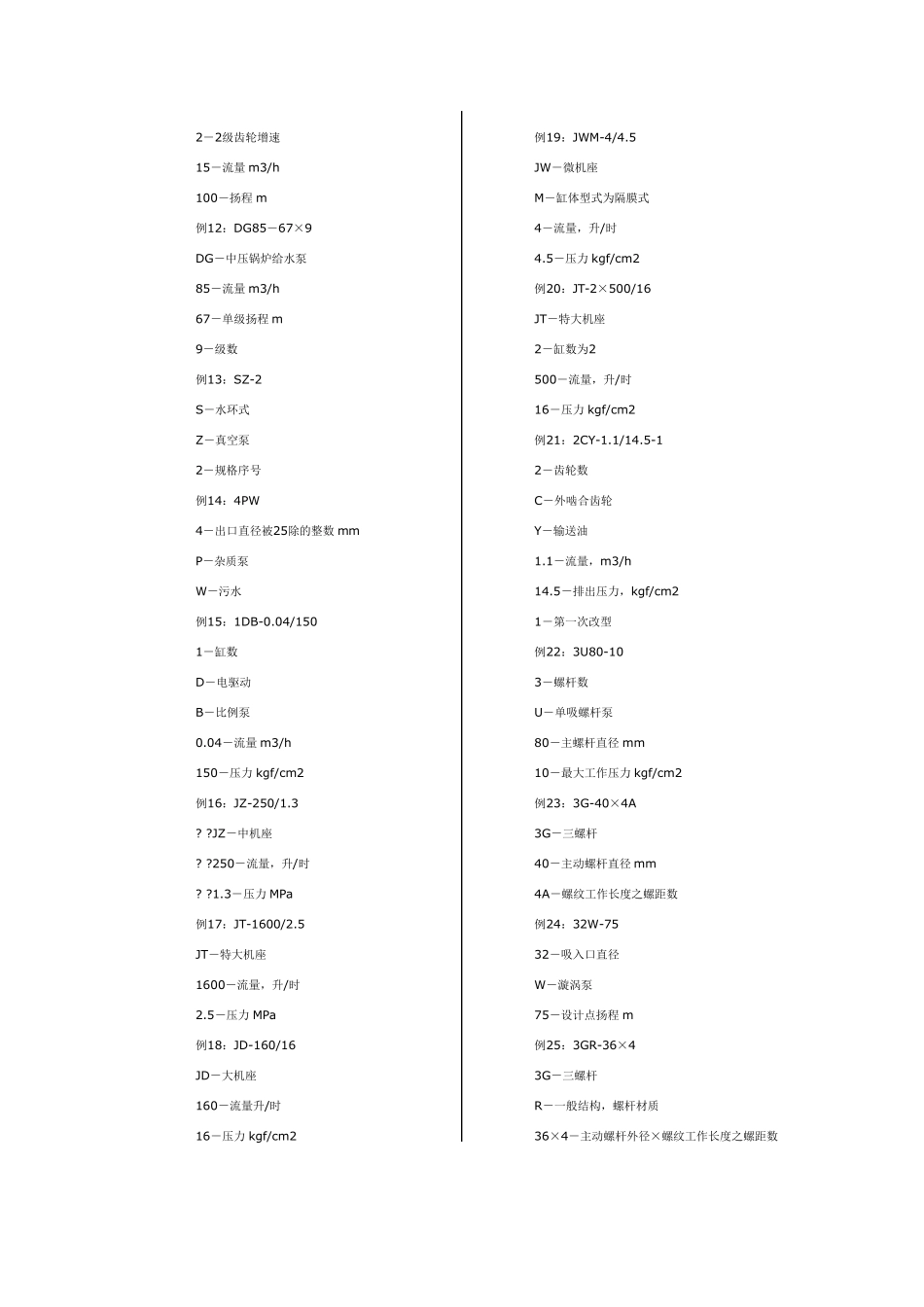

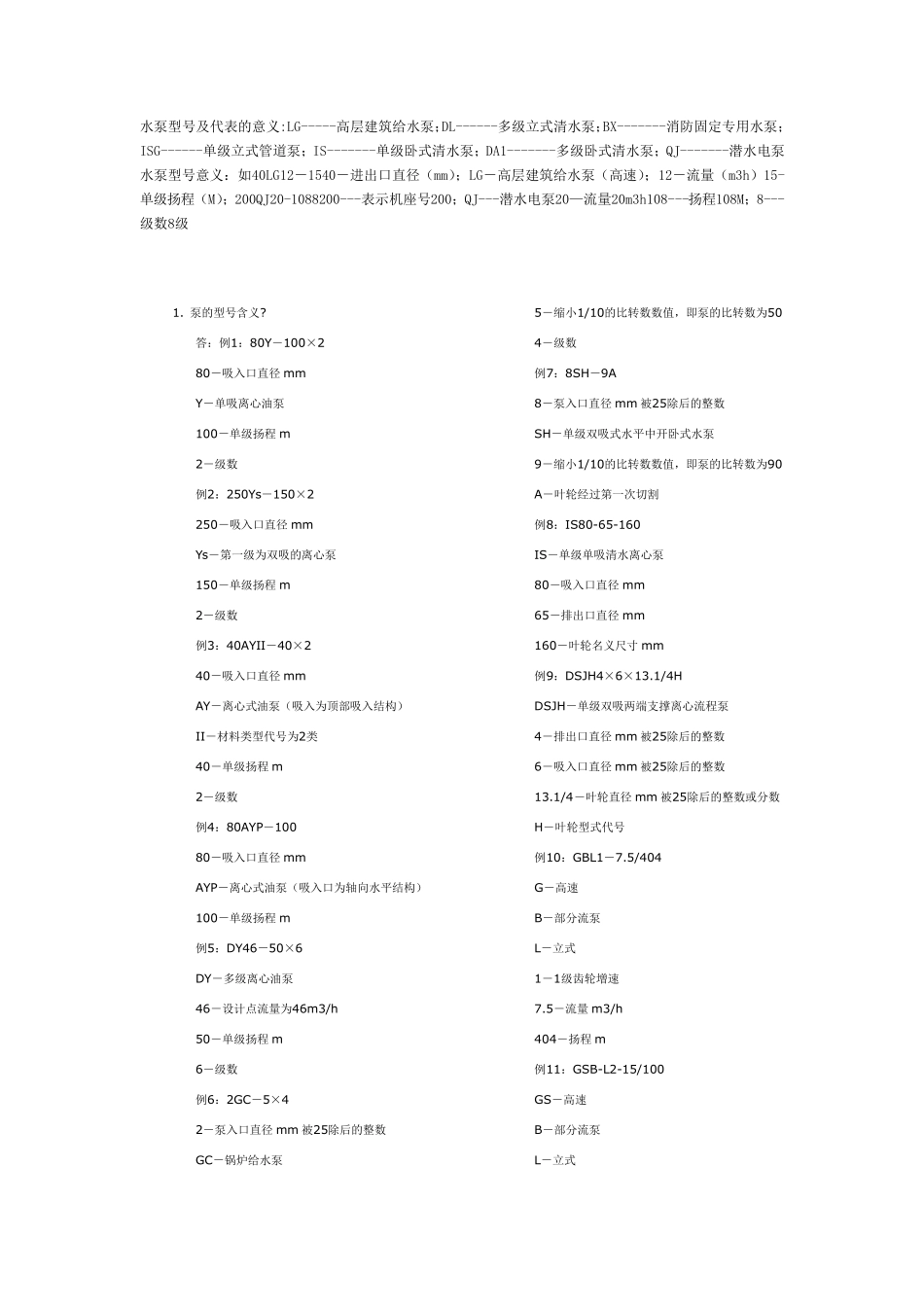

水泵型号及代表的意义:LG-----高层建筑给水泵；DL------多级立式清水泵；BX-------消防固定专用水泵；ISG------单级立式管道泵；IS-------单级卧式清水泵；DA1-------多级卧式清水泵；QJ-------潜水电泵 水泵型号意义：如40LG12－1540－进出口直径（mm）；LG－高层建筑给水泵（高速）；12－流量（m3h）15-单级扬程（M）；200QJ20-1088200---表示机座号200；QJ---潜水电泵20—流量20m3h108---扬程108M；8---级数8级 1. 泵的型号含义? 答：例1：80Y－100×2 80－吸入口直径mm Y－单吸离心油泵 100－单级扬程m 2－级数 例2：250Ys－150×2 250－吸入口直径mm Ys－第一级为双吸的离心泵 150－单级扬程m 2－级数 例3：40AYII－40×2 40－吸入口直径mm AY－离心式油泵（吸入为顶部吸入结构） II－材料类型代号为2类 40－单级扬程m 2－级数 例4：80AYP－100 80－吸入口直径mm AYP－离心式油泵（吸入口为轴向水平结构） 100－单级扬程m 例5：DY46－50×6 DY－多级离心油泵 46－设计点流量为46m3/h 50－单级扬程m 6－级数 例6：2GC－5×4 2－泵入口直径mm 被25除后的整数 GC－锅炉给水泵 5－缩小1/10的比转数数值，即泵的比转数为50 4－级数 例7：8SH－9A 8－泵入口直径mm 被25除后的整数 SH－单级双吸式水平中开卧式水泵 9－缩小1/10的比转数数值，即泵的比转数为90 A－叶轮经过第一次切割 例8：IS80-65-160 IS－单级单吸清水离心泵 80－吸入口直径mm 65－排出口直径mm 160－叶轮名义尺寸 mm 例9：DSJH4×6×13.1/4H DSJH－单级双吸两端支撑离心流程泵 4－排出口直径mm 被25除后的整数 6－吸入口直径mm 被25除后的整数 13.1/4－叶轮直径mm 被25除后的整数或分数 H－叶轮型式代号 例10：GBL1－7.5/404 G－高速 B－部分流泵 L－立式 1－1级齿轮增速 7.5－流量m3/h 404－扬程m 例11：GSB-L2-15/100 GS－高速 B－部分流泵 L－立式 2－2级齿轮增速 15－流量m 3/h 100－扬程m 例12：DG85－67×9 DG－中压锅炉给水泵 85－流量m 3/h 67－单级扬程m 9－级数 例13：SZ-2 S－水环式 Z－真空泵 2－规格序号 例14：4PW 4－出口直径被25除的整数 m m P－杂质泵 W－污水 例15：1DB-0.04/150 1－缸数 D－电驱动 B－比例泵 0.04－流量m 3/h 150－压力 kgf/cm 2 例16：JZ-250/1.3 ? ?JZ－中机座 ? ?250－流量，升/时 ? ?1.3－压力 MPa 例17：JT-1600/2.5 JT－特大...
