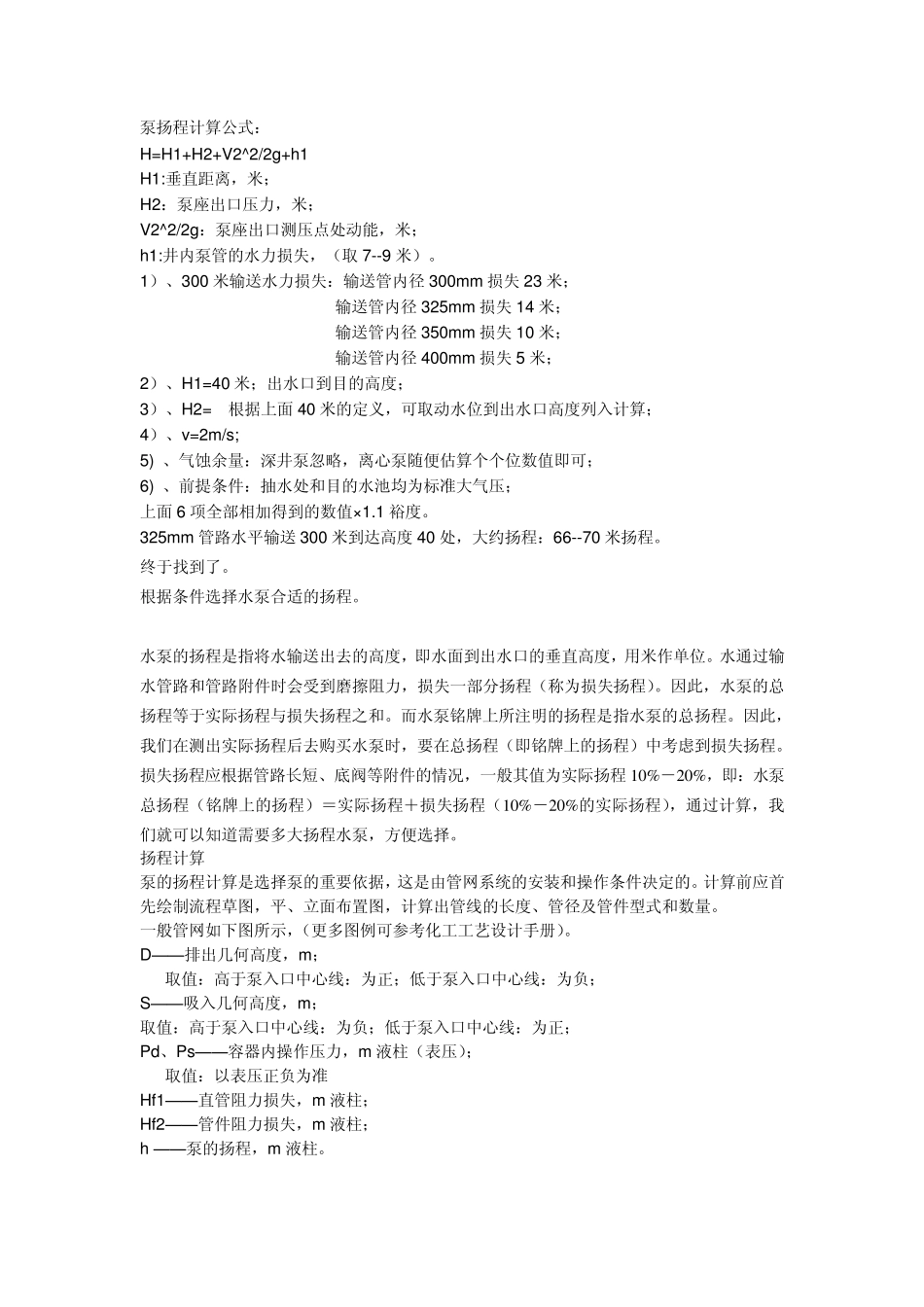

泵扬程计算公式： H=H1+H2+V2^2/2g+h1 H1:垂直距离，米； H2：泵座出口压力，米； V2^2/2g：泵座出口测压点处动能，米； h1:井内泵管的水力损失，（取7--9 米）。 1）、300 米输送水力损失：输送管内径 300mm 损失23 米； 输送管内径 325mm 损失14 米； 输送管内径 350mm 损失10 米； 输送管内径 400mm 损失5 米； 2）、H1=40 米；出水口到目的高度； 3）、H2= 根据上面 40 米的定义，可取动水位到出水口高度列入计算； 4）、v=2m/s; 5) 、气蚀余量：深井泵忽略，离心泵随便估算个个位数值即可； 6) 、前提条件：抽水处和目的水池均为标准大气压； 上面 6 项全部相加得到的数值×1.1 裕度。 325mm 管路水平输送 300 米到达高度 40 处，大约扬程：66--70 米扬程。 终于找到了。 根据条件选择水泵合适的扬程。 水泵的扬程是指将水输送出去的高度，即水面到出水口的垂直高度，用米作单位。水通过输水管路和管路附件时会受到磨擦阻力，损失一部分扬程（称为损失扬程）。因此，水泵的总扬程等于实际扬程与损失扬程之和。而水泵铭牌上所注明的扬程是指水泵的总扬程。因此，我们在测出实际扬程后去购买水泵时，要在总扬程（即铭牌上的扬程）中考虑到损失扬程。损失扬程应根据管路长短、底阀等附件的情况，一般其值为实际扬程10%－20%，即：水泵总扬程（铭牌上的扬程）＝实际扬程＋损失扬程（10%－20%的实际扬程），通过计算，我们就可以知道需要多大扬程水泵，方便选择。 扬程计算 泵的扬程计算是选择泵的重要依据，这是由管网系统的安装和操作条件决定的。计算前应首先绘制流程草图，平、立面布置图，计算出管线的长度、管径及管件型式和数量。 一般管网如下图所示，（更多图例可参考化工工艺设计手册）。 D——排出几何高度，m； 取值：高于泵入口中心线：为正；低于泵入口中心线：为负； S——吸入几何高度，m； 取值：高于泵入口中心线：为负；低于泵入口中心线：为正； Pd、Ps——容器内操作压力，m 液柱（表压）； 取值：以表压正负为准 Hf1——直管阻力损失，m 液柱； Hf2——管件阻力损失，m 液柱； h ——泵的扬程，m 液柱。 Hf3——进出口局部阻力损失，m 液柱； h＝D+S+hf1+hf2+h3+ Pd－Ps h= D－S+hf1+hf2+hf3+ Pd－Ps h= D＋S+hf1+hf2+hf3+ Pd－Ps 表5-5：计算式中各参数符号的意义 符号 意义 单位 d 管内径 m 长度 m Q 液体的体积流量 m3/s Re ...
