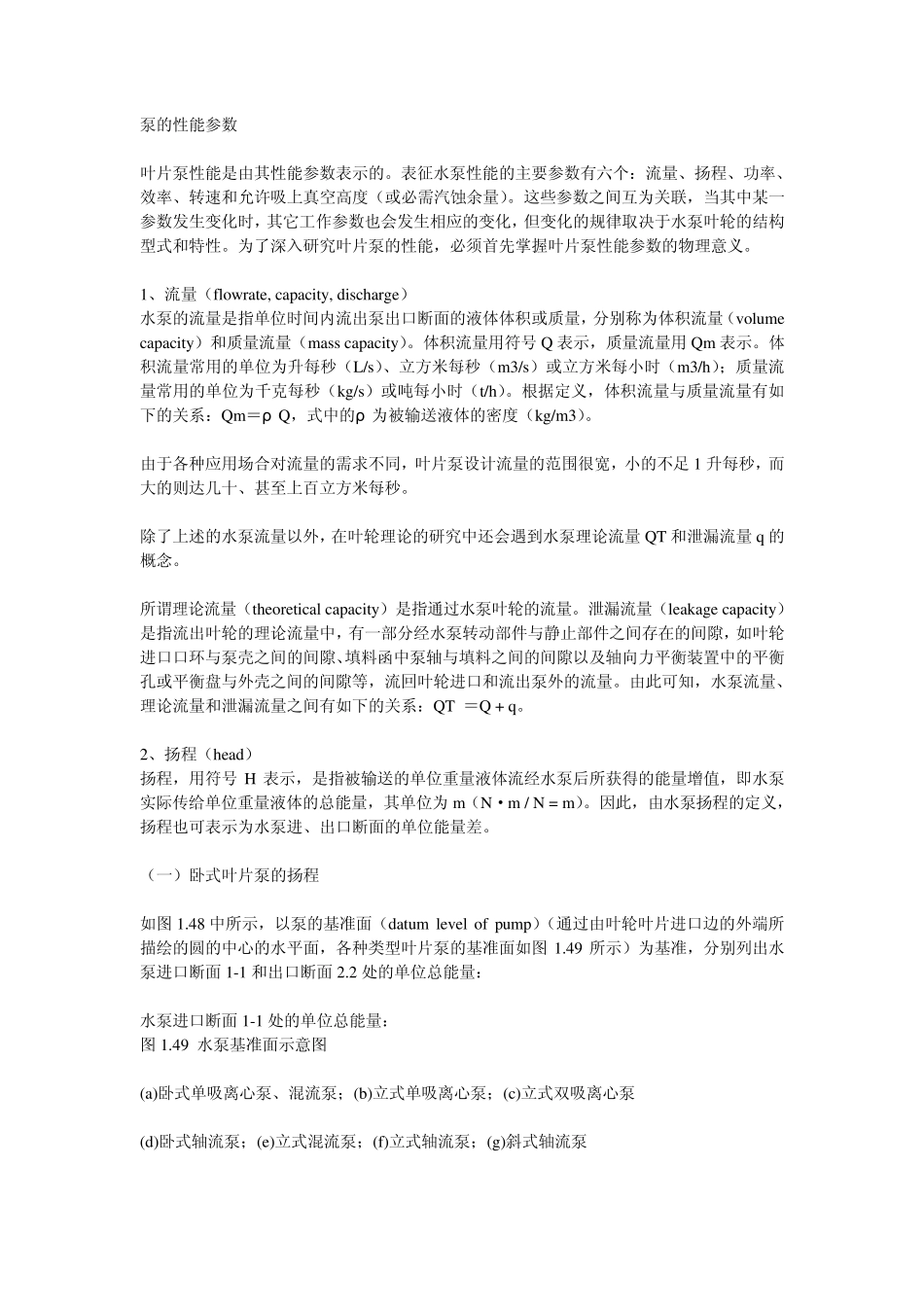

泵的性能参数 叶片泵性能是由其性能参数表示的。表征水泵性能的主要参数有六个：流量、扬程、功率、效率、转速和允许吸上真空高度（或必需汽蚀余量）。这些参数之间互为关联，当其中某一参数发生变化时，其它工作参数也会发生相应的变化，但变化的规律取决于水泵叶轮的结构型式和特性。为了深入研究叶片泵的性能，必须首先掌握叶片泵性能参数的物理意义。 1、流量（flowrate, capacity, discharge） 水泵的流量是指单位时间内流出泵出口断面的液体体积或质量，分别称为体积流量（volume capacity）和质量流量（mass capacity）。体积流量用符号 Q 表示，质量流量用 Qm 表示。体积流量常用的单位为升每秒（L/s）、立方米每秒（m3/s）或立方米每小时（m3/h）；质量流量常用的单位为千克每秒（kg/s）或吨每小时（t/h）。根据定义，体积流量与质量流量有如下的关系：Qm＝ρ Q，式中的ρ 为被输送液体的密度（kg/m3）。 由于各种应用场合对流量的需求不同，叶片泵设计流量的范围很宽，小的不足1 升每秒，而大的则达几十、甚至上百立方米每秒。 除了上述的水泵流量以外，在叶轮理论的研究中还会遇到水泵理论流量 QT 和泄漏流量 q 的概念。 所谓理论流量（theoretical capacity）是指通过水泵叶轮的流量。泄漏流量（leakage capacity）是指流出叶轮的理论流量中，有一部分经水泵转动部件与静止部件之间存在的间隙，如叶轮进口口环与泵壳之间的间隙、填料函中泵轴与填料之间的间隙以及轴向力平衡装置中的平衡孔或平衡盘与外壳之间的间隙等，流回叶轮进口和流出泵外的流量。由此可知，水泵流量、理论流量和泄漏流量之间有如下的关系：QT ＝Q + q。 2、扬程（head） 扬程，用符号 H 表示，是指被输送的单位重量液体流经水泵后所获得的能量增值，即水泵实际传给单位重量液体的总能量，其单位为 m（N·m / N = m）。因此，由水泵扬程的定义，扬程也可表示为水泵进、出口断面的单位能量差。 （一）卧式叶片泵的扬程 如图 1.48 中所示，以泵的基准面（datum level of pump）（通过由叶轮叶片进口边的外端所描绘的圆的中心的水平面，各种类型叶片泵的基准面如图 1.49 所示）为基准，分别列出水泵进口断面 1-1 和出口断面 2.2 处的单位总能量： 水泵进口断面 1-1 处的单位总能量： 图 1.49 水泵基准面示意图 (a)卧式单吸离心泵、混流泵；(b)立式单吸离心泵；(c)立式双吸离心泵 (d)卧式轴流泵；(e)立式混流...
