泵站临时用电方案

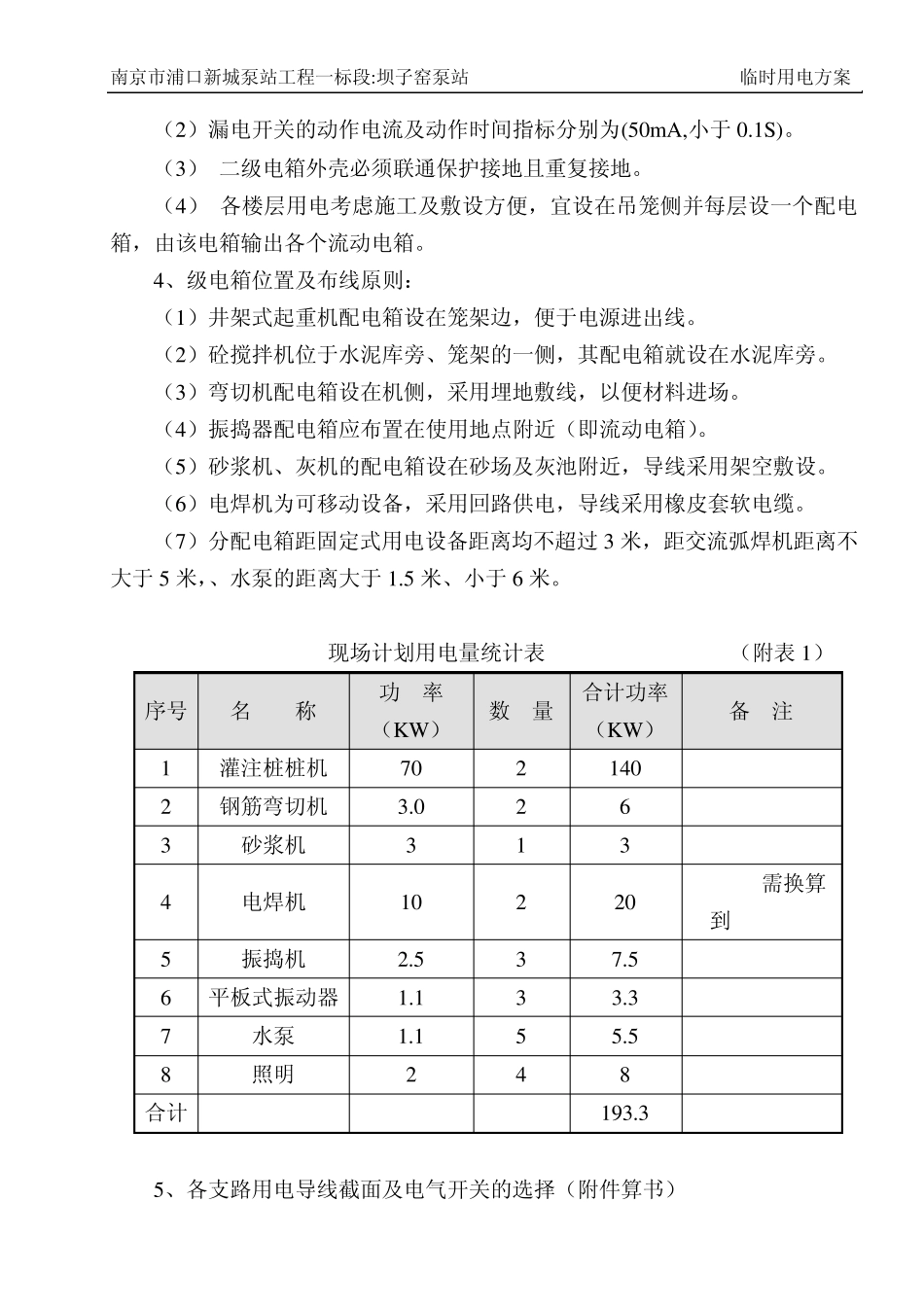

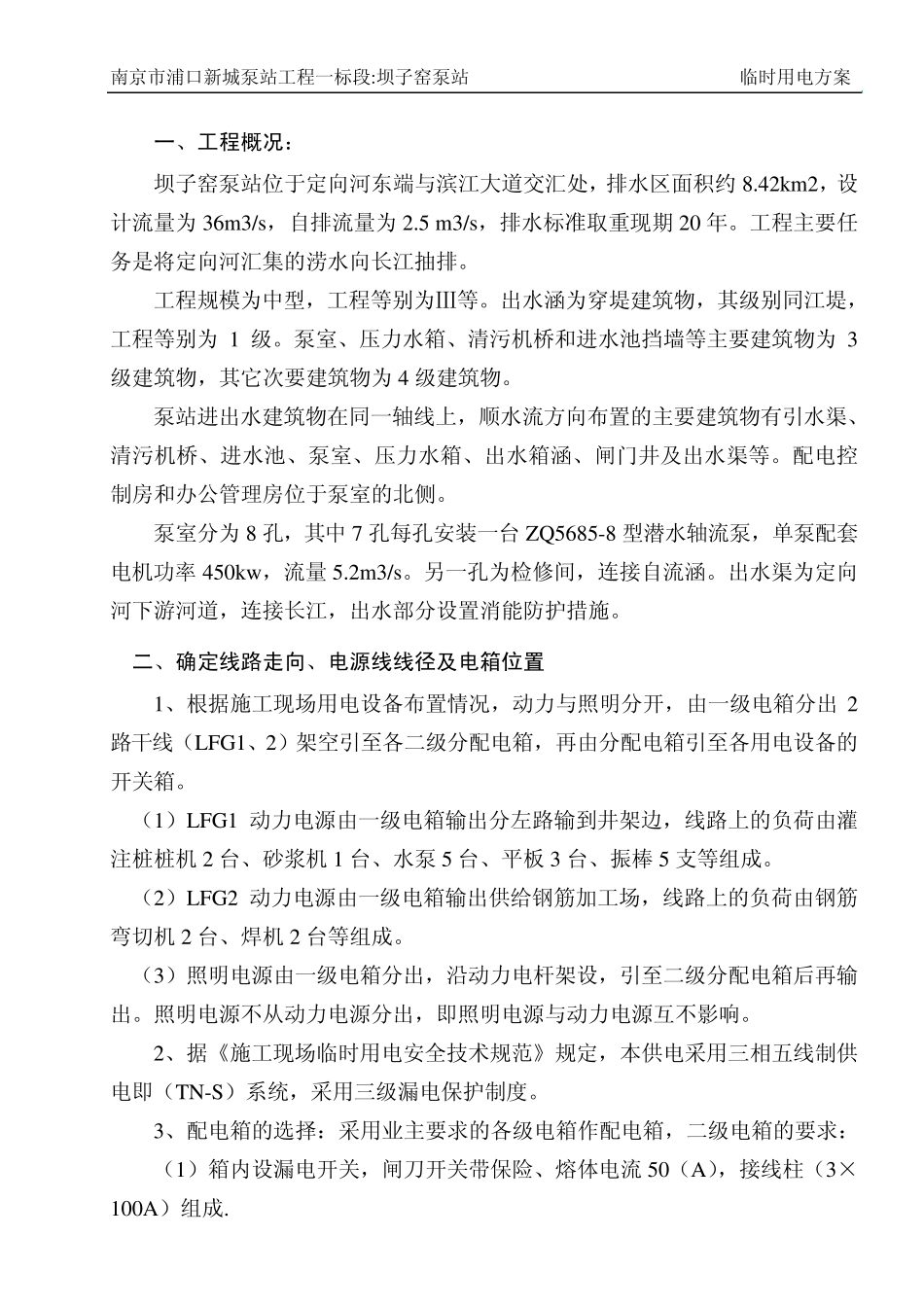

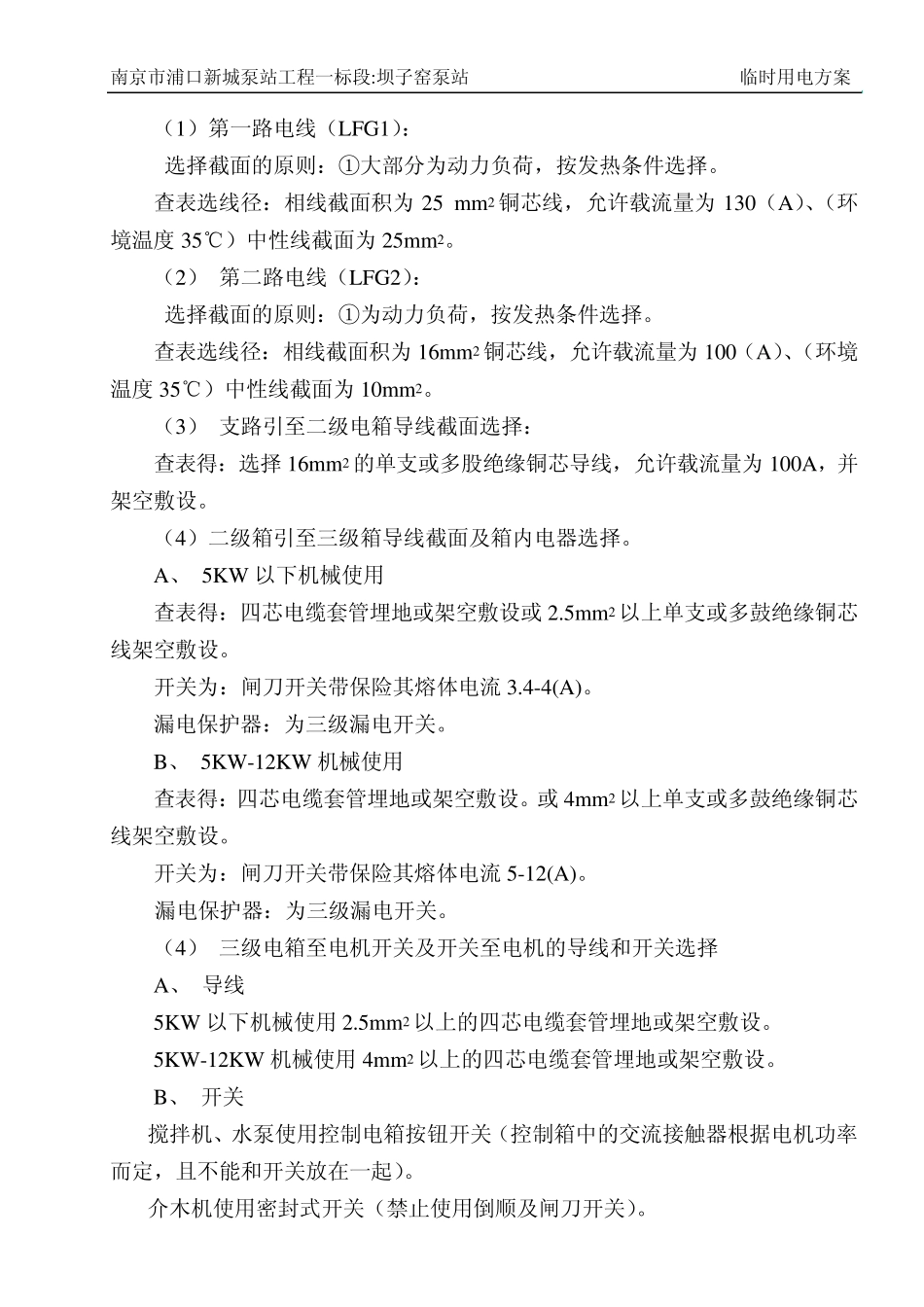

南京市浦口新城泵站工程一标段:坝子窑泵站 临时用电方案 一、工程概况： 坝子窑泵站位于定向河东端与滨江大道交汇处，排水区面积约 8.42km2，设计流量为 36m3/s，自排流量为 2.5 m3/s，排水标准取重现期 20 年。工程主要任务是将定向河汇集的涝水向长江抽排。 工程规模为中型，工程等别为Ⅲ等。出水涵为穿堤建筑物，其级别同江堤，工程等别为 1 级。泵室、压力水箱、清污机桥和进水池挡墙等主要建筑物为 3级建筑物，其它次要建筑物为 4 级建筑物。 泵站进出水建筑物在同一轴线上，顺水流方向布置的主要建筑物有引水渠、清污机桥、进水池、泵室、压力水箱、出水箱涵、闸门井及出水渠等。配电控制房和办公管理房位于泵室的北侧。 泵室分为 8 孔，其中 7 孔每孔安装一台ZQ5685-8 型潜水轴流泵，单泵配套电机功率450kw ，流量 5.2m3/s。另一孔为检修间，连接自流涵。出水渠为定向河下游河道，连接长江，出水部分设置消能防护措施。 二、确定线路走向、电源线线径及电箱位置 1、根据施工现场用电设备布置情况，动力与照明分开，由一级电箱分出 2路干线（LFG1、2）架空引至各二级分配电箱，再由分配电箱引至各用电设备的开关箱。 （1）LFG1 动力电源由一级电箱输出分左路输到井架边，线路上的负荷由灌注桩桩机 2 台、砂浆机 1 台、水泵 5 台、平板3 台、振棒5 支等组成。 （2）LFG2 动力电源由一级电箱输出供给钢筋加工场，线路上的负荷由钢筋弯切机 2 台、焊机 2 台等组成。 （3）照明电源由一级电箱分出，沿动力电杆架设，引至二级分配电箱后再输出。照明电源不从动力电源分出，即照明电源与动力电源互不影响。 2、据《施工现场临时用电安全技术规范》规定，本供电采用三相五线制供电即（TN-S）系统，采用三级漏电保护制度。 3、配电箱的选择：采用业主要求的各级电箱作配电箱，二级电箱的要求： （1）箱内设漏电开关，闸刀开关带保险、熔体电流 50（A），接线柱（3×100A）组成. 南京市浦口新城泵站工程一标段:坝子窑泵站 临时用电方案 （2）漏电开关的动作电流及动作时间指标分别为(50mA,小于0.1S)。 （3） 二级电箱外壳必须联通保护接地且重复接地。 （4） 各楼层用电考虑施工及敷设方便，宜设在吊笼侧并每层设一个配电箱，由该电箱输出各个流动电箱。 4、级电箱位置及布线原则： （1）井架式起重机配电箱设在笼架边，便于电源进出线。 （2）砼搅拌机位于水泥库旁、笼架的一侧，其配电箱...
