洁净厂房空调自控系统方案分析VIP专享

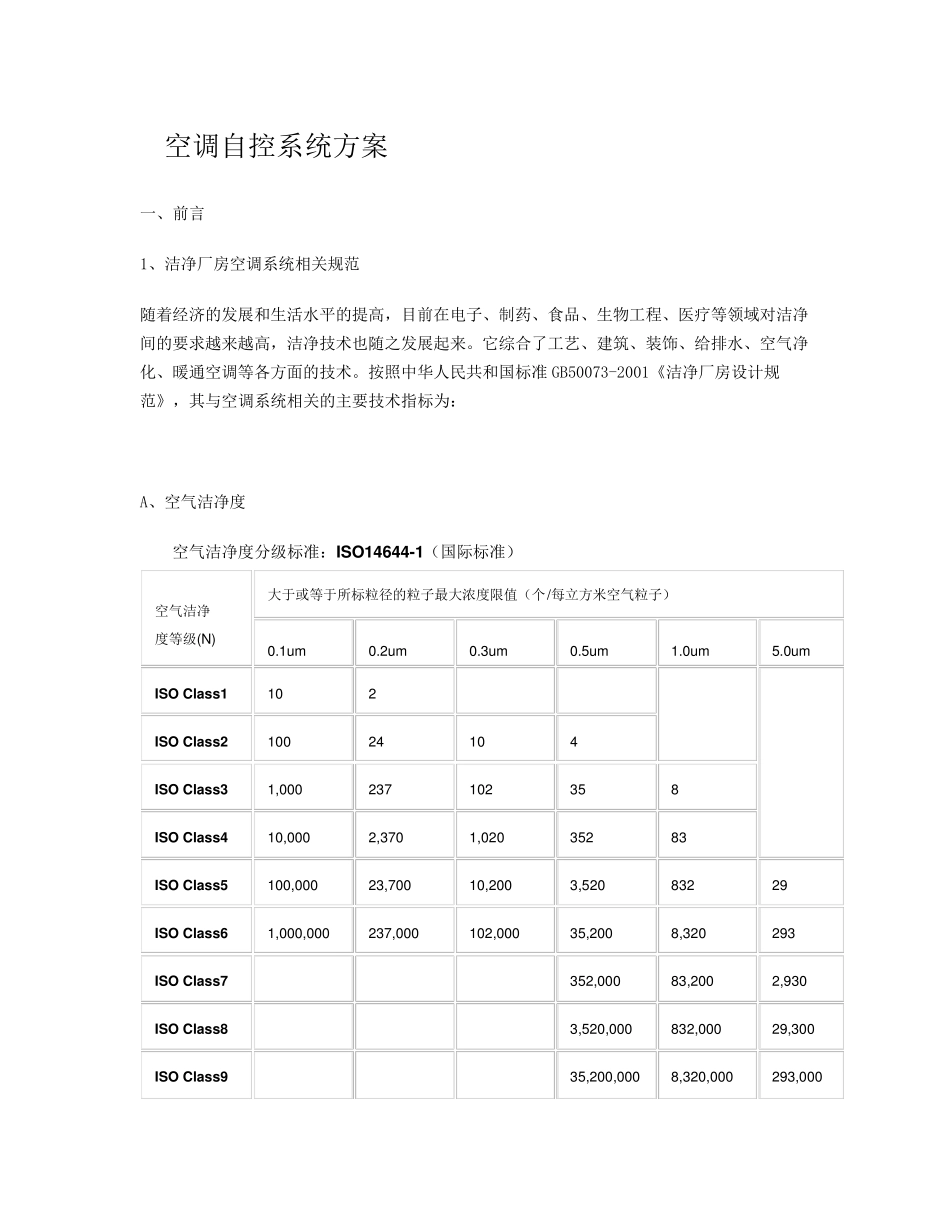

空调自控系统方案 一、前言 1、洁净厂房空调系统相关规范 随着经济的发展和生活水平的提高，目前在电子、制药、食品、生物工程、医疗等领域对洁净间的要求越来越高，洁净技术也随之发展起来。它综合了工艺、建筑、装饰、给排水、空气净化、暖通空调等各方面的技术。按照中华人民共和国标准 GB50073-2001《洁净厂房设计规范》，其与空调系统相关的主要技术指标为： A、空气洁净度 空气洁净度分级标准：ISO14644-1（国际标准） 空气洁净 度等级(N) 大于或等于所标粒径的粒子最大浓度限值（个/每立方米空气粒子） 0.1um 0.2um 0.3um 0.5um 1.0um 5.0um ISO Clas s 1 10 2 ISO Clas s 2 100 24 10 4 ISO Clas s 3 1,000 237 102 35 8 ISO Clas s 4 10,000 2,370 1,020 352 83 ISO Clas s 5 100,000 23,700 10,200 3,520 832 29 ISO Clas s 6 1,000,000 237,000 102,000 35,200 8,320 293 ISO Clas s 7 352,000 83,200 2,930 ISO Clas s 8 3,520,000 832,000 29,300 ISO Clas s 9 35,200,000 8,320,000 293,000 B、温、湿度 （1）满足生产要求； （2）本项目温、湿度要求为： 序号 房间（区域） 夏季 冬季 温度（℃） 相对湿度（%） 温度（℃） 相对湿度（%） 1 洁净生产区 24±2℃ 55±10% 20±2℃ 55±10% 2 一般生产区 26±2℃ / 20±2℃ / C、洁净室正压 洁净室必须维持一定的正压。不同等级的洁净室以及洁净区与非洁净区之间的压差，应不小于5Pa，洁净区与室外的压差，应不于 10Pa.。 此外，还有对于风量，风速等的技术要求。总之，洁净间的各项指标都非常严格，因此，对其进行精确的控制就成为必要。 2、洁净室空调自控的意义 在现代工业厂房中，空调系统设备较多，自动化管理是使其安全工作并良好运行的重要保证。同时，空调的能源消耗一般占总能源消耗的 40％以上，因此空调节能是节能的重要手段。对洁净室而言，更是如此。采用空调自控产品，会产生下列一系列优点： A、先进性和实用性 空调自控管理系统建设于信息时代，系统方案与当前科学技术高速发展的潮流 相吻 合 。系统总体 结 构 定位 于高起 点、开 放 式 、模 块 化，从 而建设一个 可 扩 展的平 台 ，保护 前期 工程 与后 续 技术的衔 接 。 液 晶 触 摸 屏 显 示 ，可 以显 示 温度、湿度、蒸 汽 及冷 凝 水 ...
