洗瓶机课程设计方案

洗瓶机课程设计方案_第1页
1/10
洗瓶机课程设计方案_第2页
2/10
洗瓶机课程设计方案_第3页
3/10

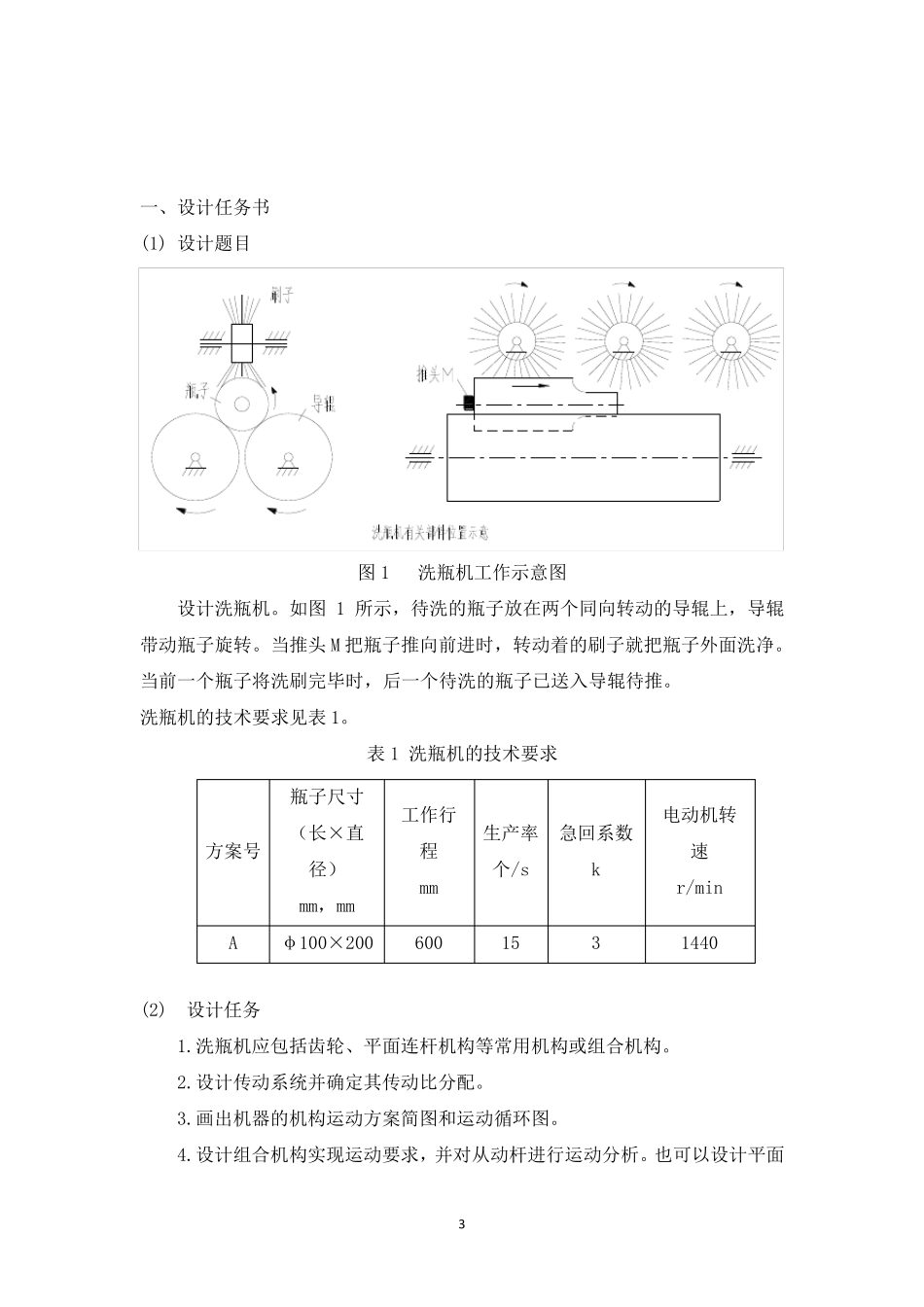

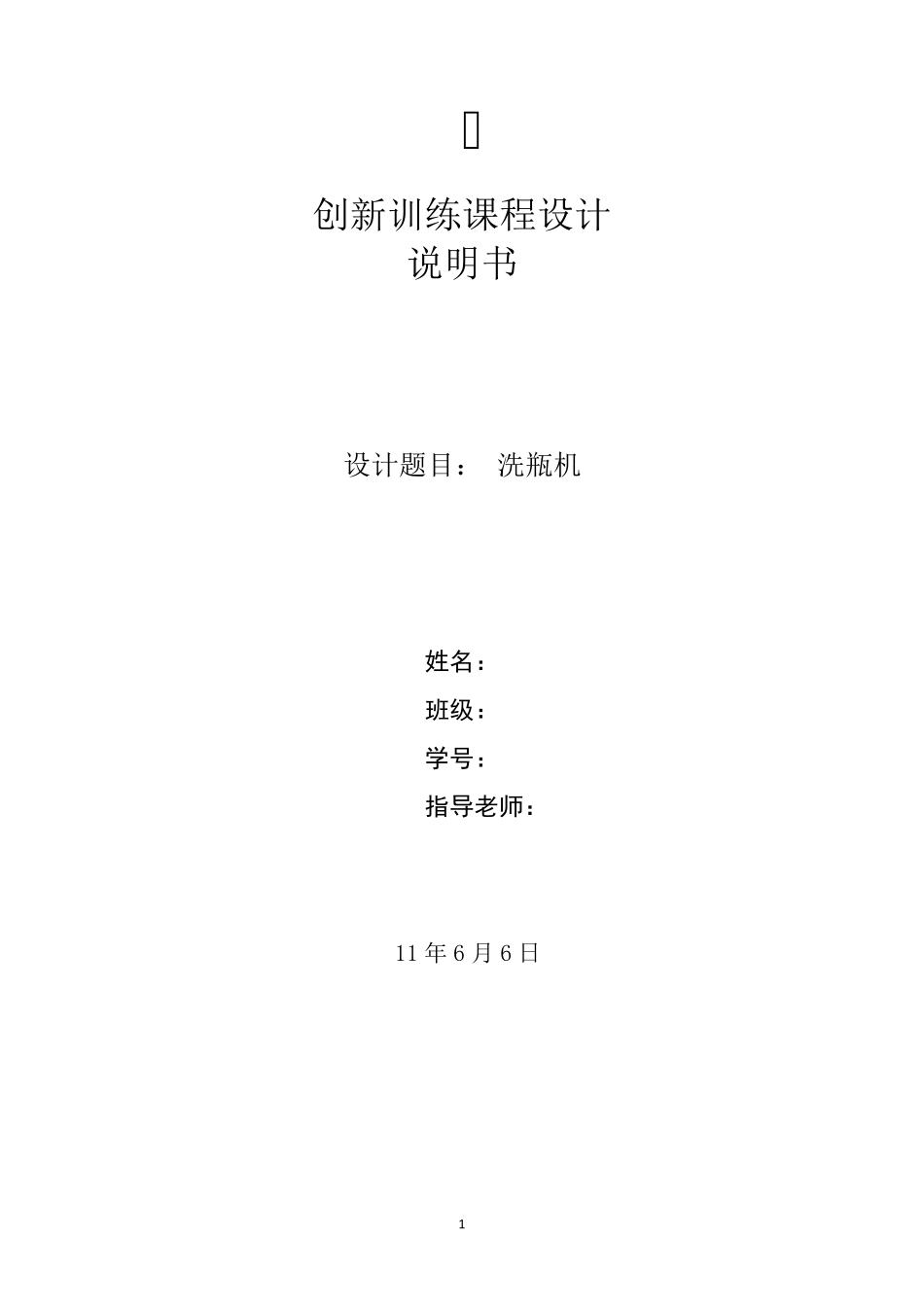

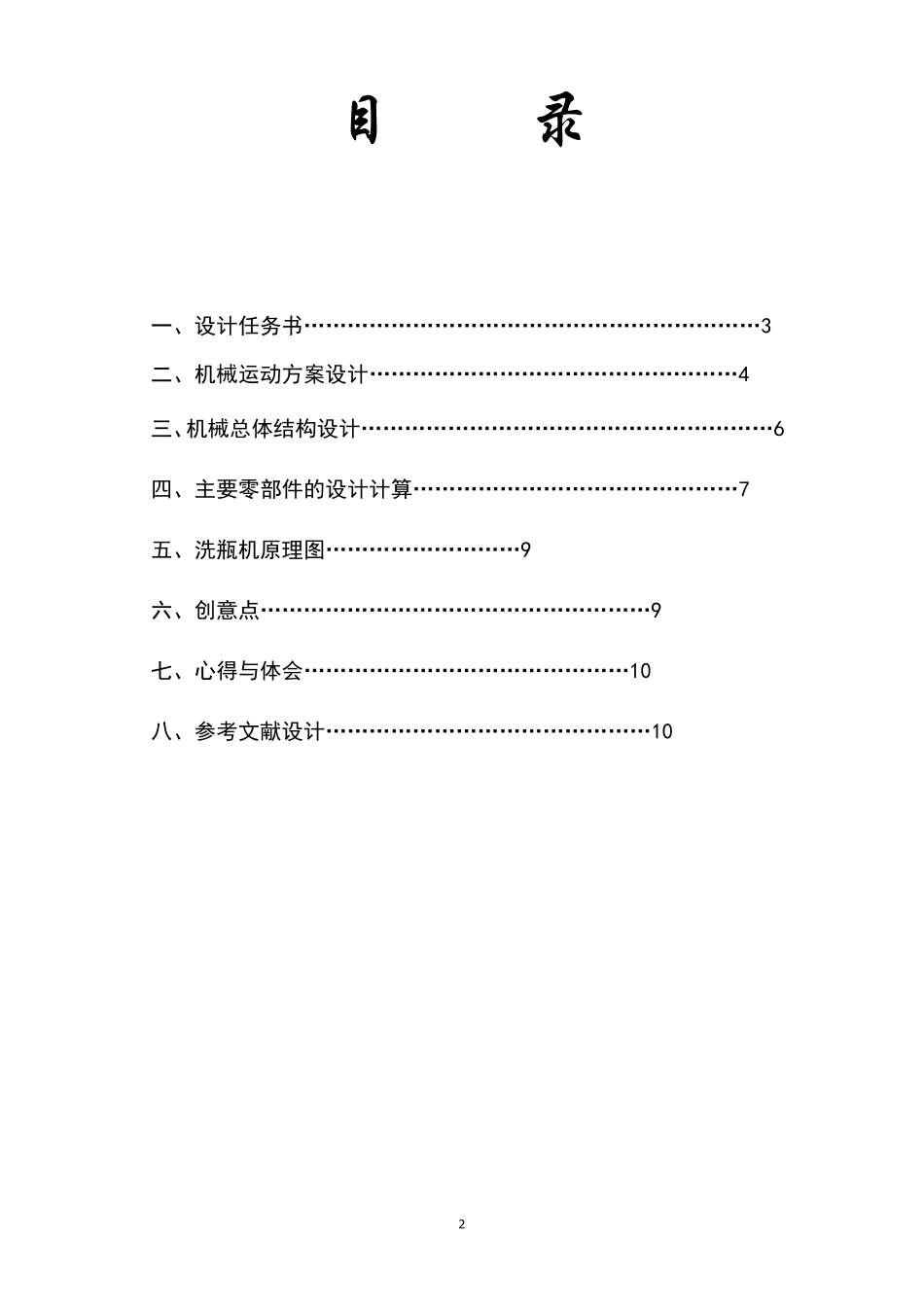

1 创新训练课程设计 说明书 设计题目: 洗瓶机 姓名: 班级: 学号: 指导老师: 11 年 6 月 6 日 2 目 录 一、设计任务书………………………………………………………3 二、机械运动方案设计……………………………………………4 三、机械总体结构设计…………………………………………………6 四、主要零部件的设计计算………………………………………7 五、洗瓶机原理图………………………9 六、创意点………………………………………………9 七、心得与体会………………………………………10 八、参考文献设计………………………………………10 3 一、设计任务书 (1) 设计题目 图1 洗瓶机工作示意图 设计洗瓶机。如图1 所示,待洗的瓶子放在两个同向转动的导辊上,导辊带动瓶子旋转。当推头M 把瓶子推向前进时,转动着的刷子就把瓶子外面洗净。当前一个瓶子将洗刷完毕时,后一个待洗的瓶子已送入导辊待推。 洗瓶机的技术要求见表1。 表1 洗瓶机的技术要求 方案号 瓶子尺寸 (长×直径) mm,mm 工作行程 mm 生产率 个/s 急回系数k 电动机转速 r/min A φ100×200 600 15 3 1440 (2) 设计任务 1.洗瓶机应包括齿轮、平面连杆机构等常用机构或组合机构。 2.设计传动系统并确定其传动比分配。 3.画出机器的机构运动方案简图和运动循环图。 4.设计组合机构实现运动要求,并对从动杆进行运动分析。也可以设计平面 4 连杆机构以实现运动轨迹,并对平面连杆机构进行运动分析。绘出运动线图。 5.其他机构的设计计算。 6.编写设计计算说明书。 (3) 设计要求 1.工作原理 为了清洗瓶子,需将瓶子推入同向转动的导辊上,导辊带动瓶子旋转,推动瓶子沿导辊前进,转动的刷子就将瓶子洗净。它的主要动作是将瓶子沿着导辊推动,瓶子推动过程中将瓶子旋转以及将刷子转动。 2.原始数据 (1)瓶子尺寸:长度L=100mm,直径D=200mm。 (2)推进距离S=600mm,推瓶机构应使推移接近均匀的速度推瓶,平稳地接触和脱离瓶子,然后推头快速返回原位,准备进入第二个工作循环。 (3)按生产率每分钟3 个的要求,推程的平均速度v=45mm/s,返回时的平均速度为工作时的平均速度的三倍。 (4)电动机转速为1440 r/min。 (5)急回系数3。 二、机械运动方案设计 (1)分析设计要求 可知:洗瓶机主要由推瓶机构、导辊机构、转刷机构组成。设计的推瓶机构应使推头M 以接近均匀的速度推瓶,平稳地接...
