洗衣机减速离合器

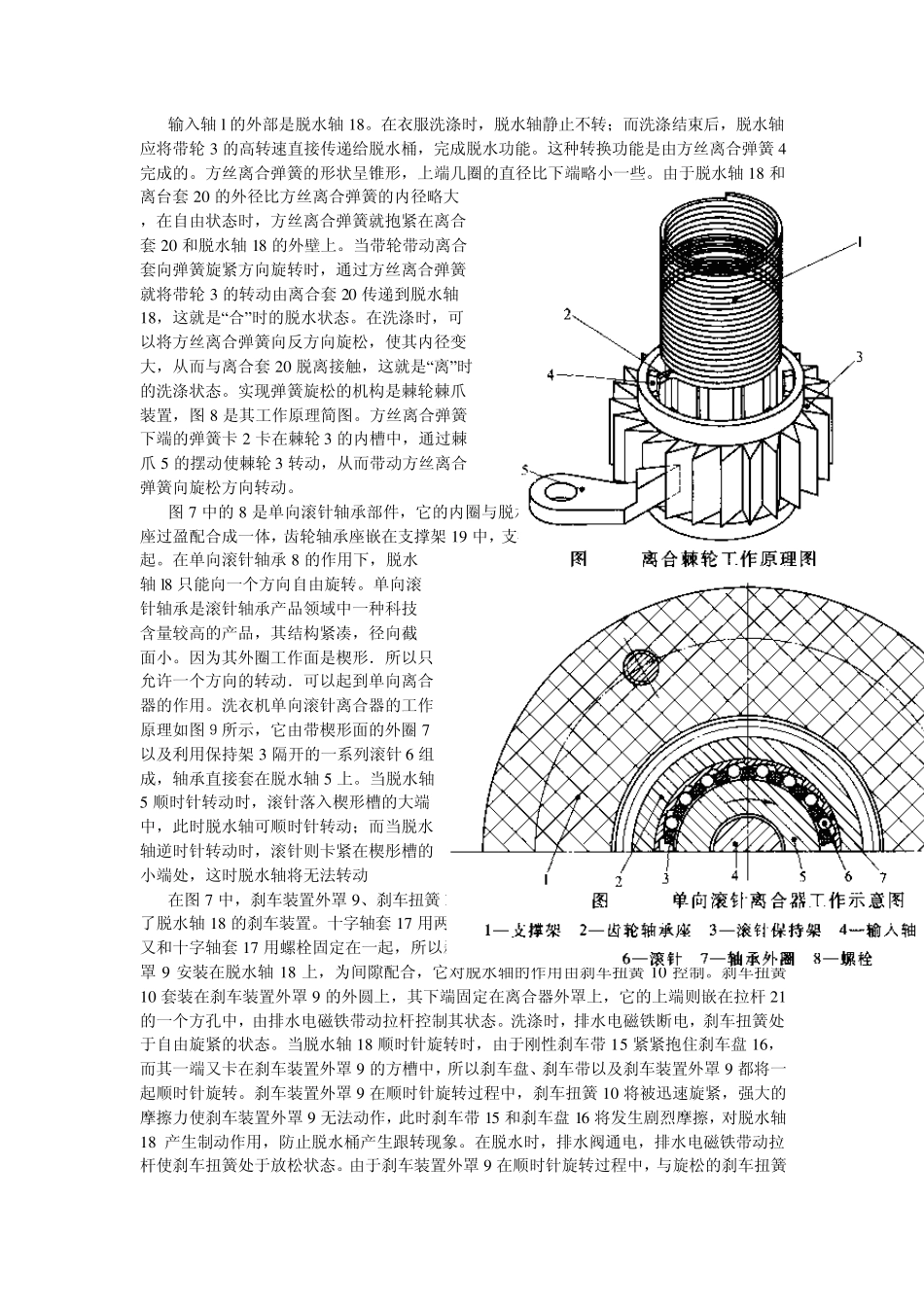

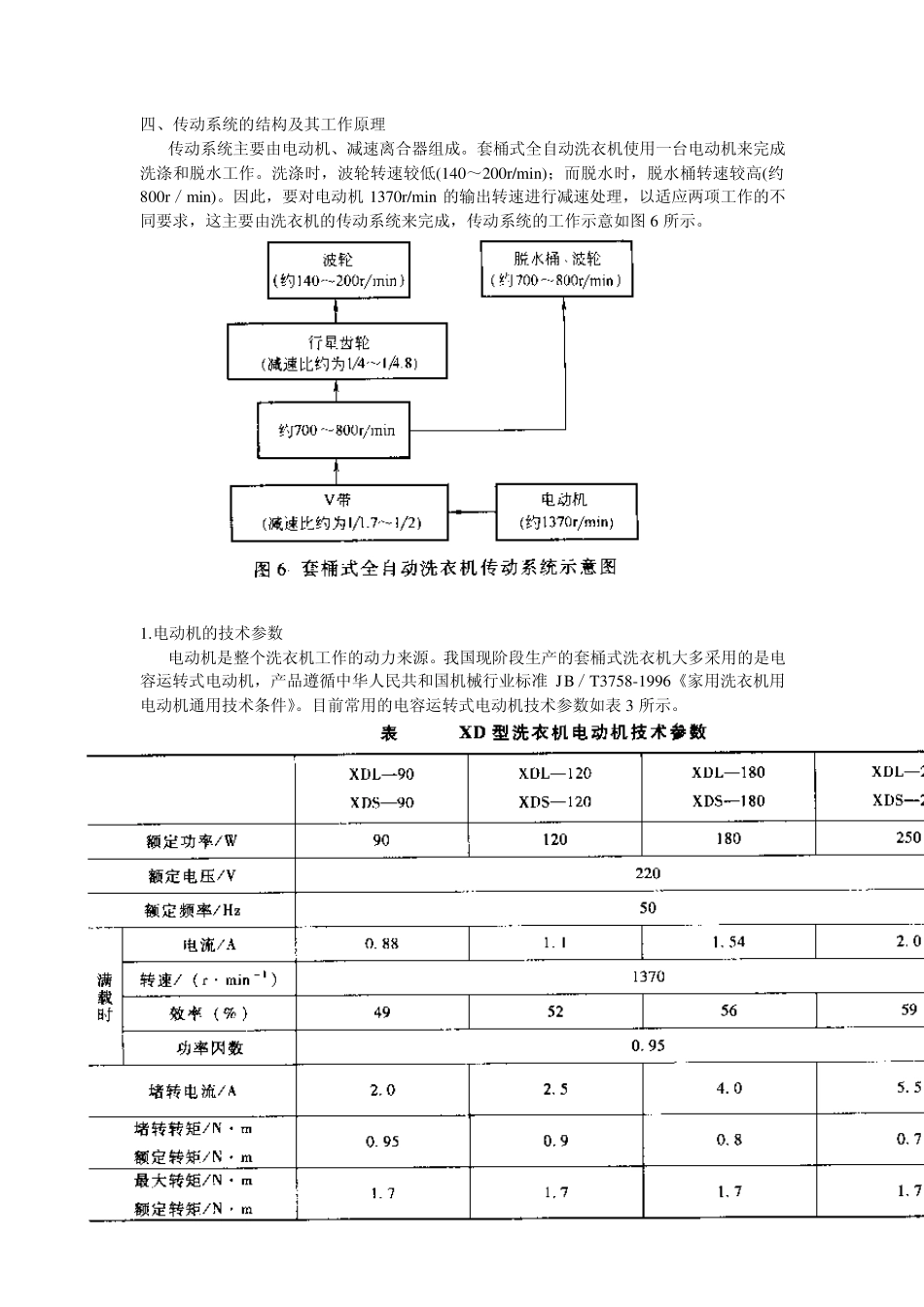

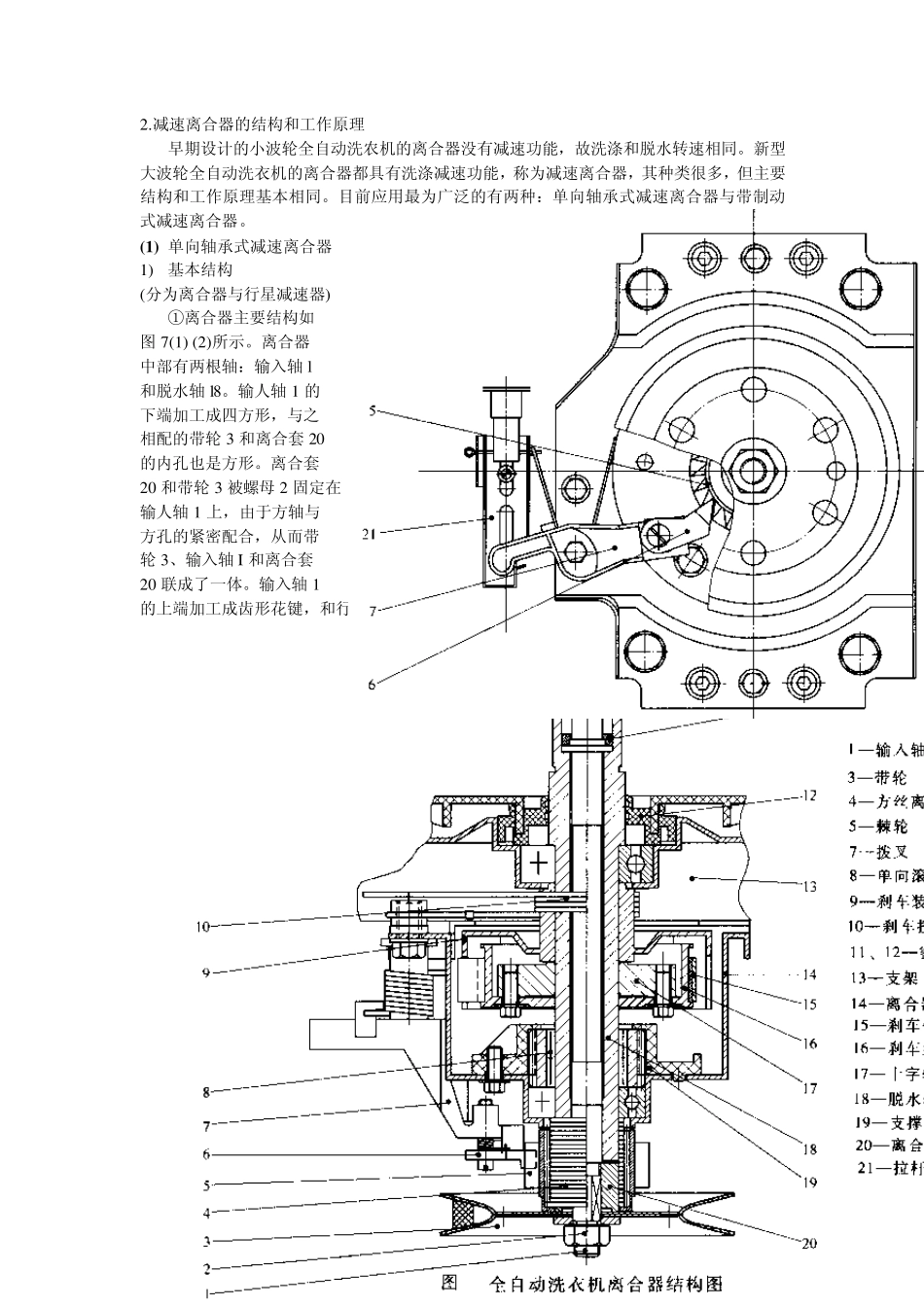

四、传动系统的结构及其工作原理 传动系统主要由电动机、减速离合器组成。套桶式全自动洗衣机使用一台电动机来完成洗涤和脱水工作。洗涤时，波轮转速较低(140～200r/min)；而脱水时，脱水桶转速较高(约800r／min)。因此，要对电动机 1370r/min 的输出转速进行减速处理，以适应两项工作的不同要求，这主要由洗衣机的传动系统来完成，传动系统的工作示意如图 6 所示。 1.电动机的技术参数 电动机是整个洗衣机工作的动力来源。我国现阶段生产的套桶式洗衣机大多采用的是电容运转式电动机，产品遵循中华人民共和国机械行业标准 JB／T3758-1996《家用洗衣机用电动机通用技术条件》。目前常用的电容运转式电动机技术参数如表 3 所示。 2.减速离合器的结构和工作原理 早期设计的小波轮全自动洗农机的离合器没有减速功能，故洗涤和脱水转速相同。新型大波轮全自动洗衣机的离合器都具有洗涤减速功能，称为减速离合器，其种类很多，但主要结构和工作原理基本相同。目前应用最为广泛的有两种：单向轴承式减速离合器与带制动式减速离合器。 (1 ) 单向轴承式减速离合器 1) 基本结构 (分为离合器与行星减速器) ①离合器主要结构如 图 7(1) (2)所示。离合器 中部有两根轴：输入轴l 和脱水轴l8。输人轴1 的 下端加工成四方形，与之 相配的带轮3 和离合套 20 的内孔也是方形。离合套 20 和带轮3 被螺母 2 固定在 输人轴1 上，由于方轴与 方孔的紧密配合，从而带 轮3、输入轴I 和离合套 20 联成了一体。输入轴1 的上端加工成齿形花键，和行星减速器的中心轮内孔配合联接。 输入轴 l的外部是脱水轴 18。在衣服洗涤时，脱水轴静止不转；而洗涤结束后，脱水轴应将带轮 3 的高转速直接传递给脱水桶，完成脱水功能。这种转换功能是由方丝离合弹簧 4完成的。方丝离合弹簧的形状呈锥形，上端几圈的直径比下端略小一些。由于脱水轴 18 和离台套 20 的外径比方丝离合弹簧的内径略大 ，在自由状态时，方丝离合弹簧就抱紧在离合 套 20 和脱水轴 18 的外壁上。当带轮带动离合 套向弹簧旋紧方向旋转时，通过方丝离合弹簧 就将带轮 3 的转动由离合套 20 传递到脱水轴 18，这就是“合”时的脱水状态。在洗涤时，可 以将方丝离合弹簧向反方向旋松，使其内径变 大，从而与离合套 20 脱离接触，这就是“离”时 的洗涤状态。实现弹簧旋松的机构是棘轮棘爪 装置，图 8 是其工作原理简图。方丝离合弹簧 下端的...
