洗车槽施工技术交底

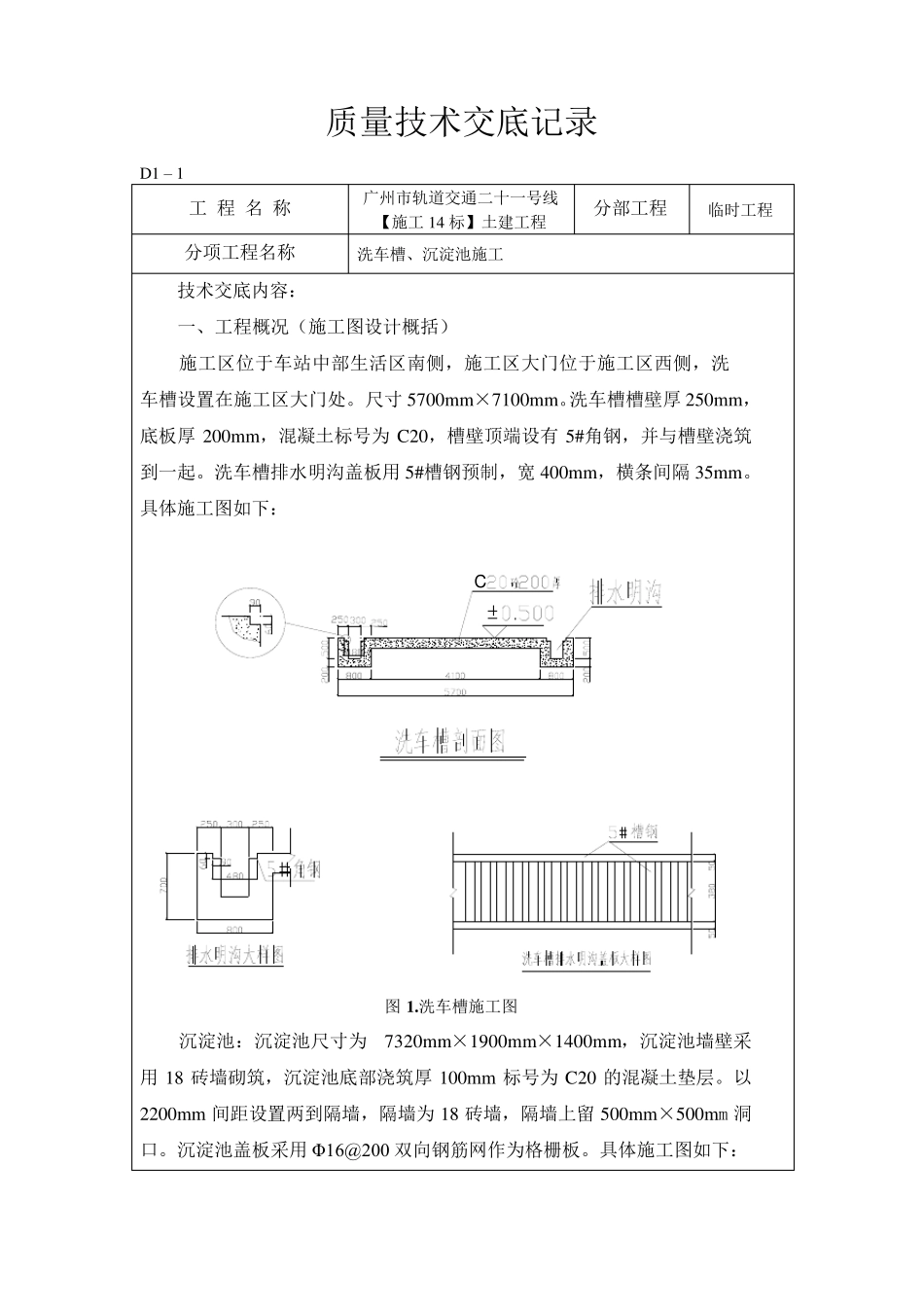

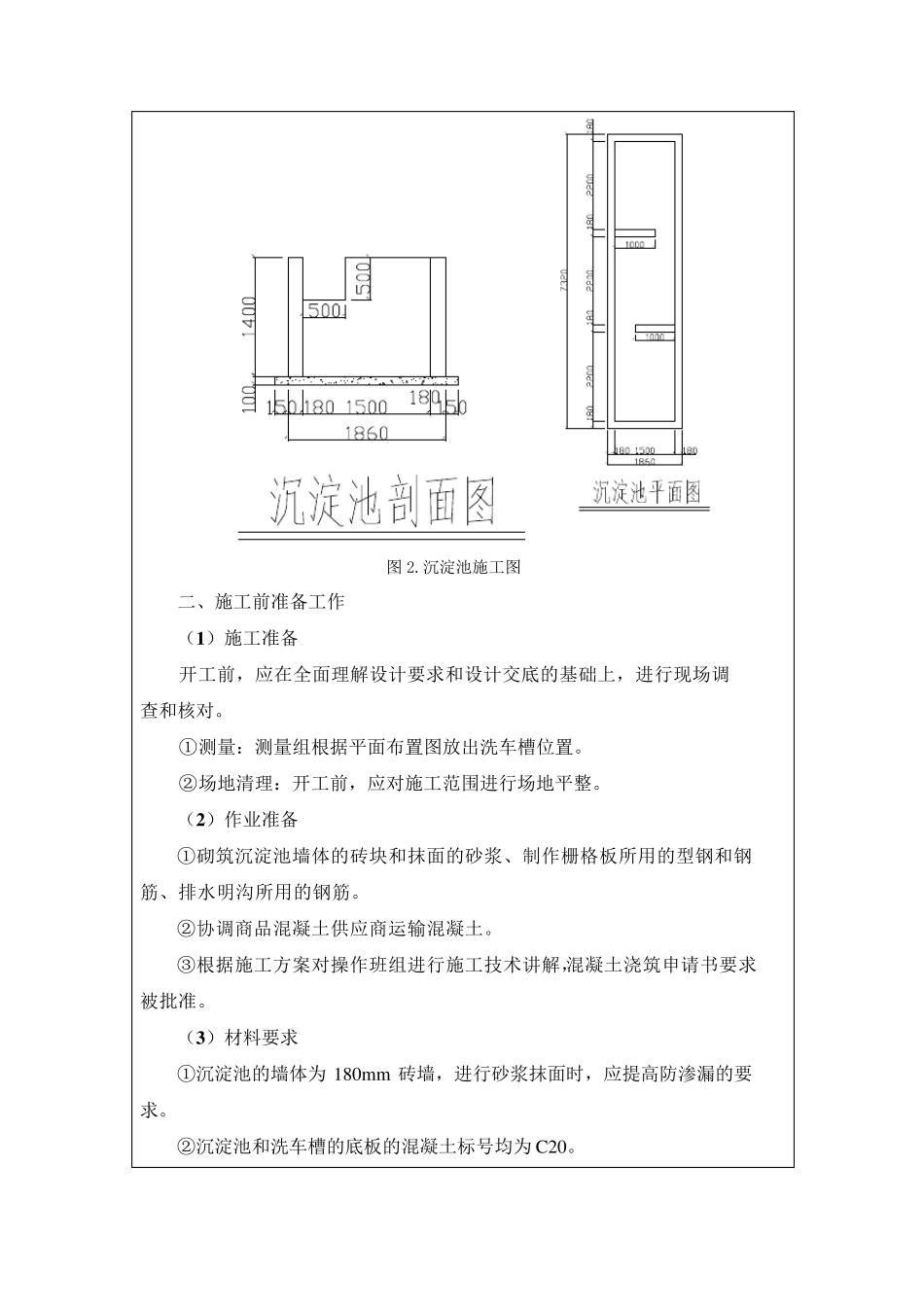

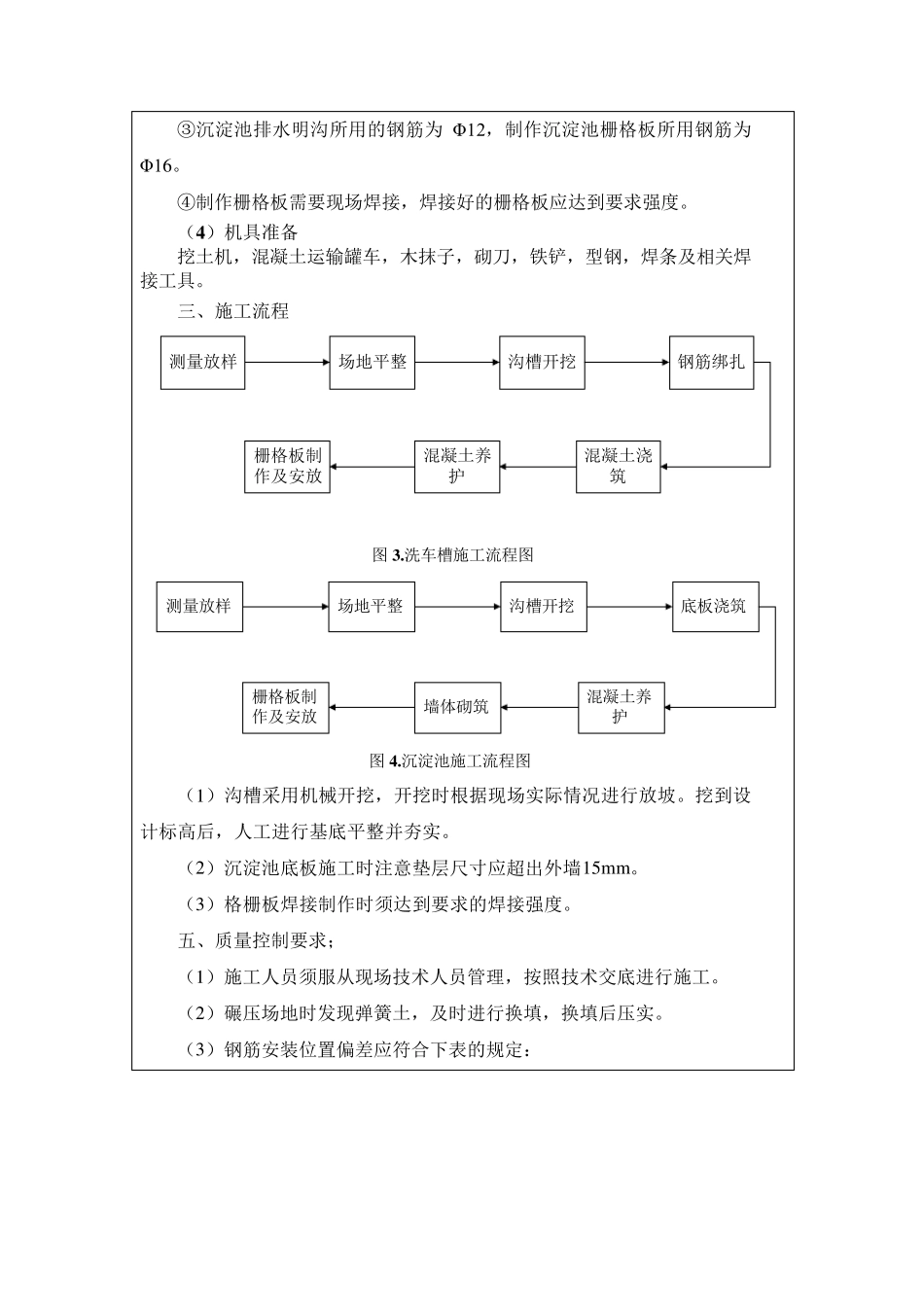

质量技术交底记录 D1 – 1 工 程 名 称 广州市轨道交通二十一号线 【施工14 标】土建工程 分部工程 临时工程 分项工程名称 洗车槽、沉淀池施工 技术交底内容： 一、工程概况（施工图设计概括） 施工区位于车站中部生活区南侧，施工区大门位于施工区西侧，洗车槽设置在施工区大门处。尺寸5700mm×7100mm。洗车槽槽壁厚 250mm，底板厚 200mm，混凝土标号为 C20，槽壁顶端设有 5#角钢，并与槽壁浇筑到一起。洗车槽排水明沟盖板用 5#槽钢预制，宽 400mm，横条间隔 35mm。具体施工图如下： 图1 .洗车槽施工图 沉淀池：沉淀池尺寸为7320mm×1900mm×1400mm，沉淀池墙壁采用 18 砖墙砌筑，沉淀池底部浇筑厚 100mm 标号为 C20 的混凝土垫层。以2200mm 间距设置两到隔墙，隔墙为 18 砖墙，隔墙上留 500mm×500mm 洞口。沉淀池盖板采用 Φ 16@200 双向钢筋网作为格栅板。具体施工图如下： C 图2.沉淀池施工图 二、施工前准备工作 （1）施工准备 开工前，应在全面理解设计要求和设计交底的基础上，进行现场调查和核对。 ①测量：测量组根据平面布置图放出洗车槽位置。 ②场地清理：开工前，应对施工范围进行场地平整。 （2）作业准备 ①砌筑沉淀池墙体的砖块和抹面的砂浆、制作栅格板所用的型钢和钢筋、排水明沟所用的钢筋。 ②协调商品混凝土供应商运输混凝土。 ③根据施工方案对操作班组进行施工技术讲解，混凝土浇筑申请书要求被批准。 （3）材料要求 ①沉淀池的墙体为 180mm 砖墙，进行砂浆抹面时，应提高防渗漏的要求。 ②沉淀池和洗车槽的底板的混凝土标号均为 C20。 ③沉淀池排水明沟所用的钢筋为 Φ 12，制作沉淀池栅格板所用钢筋为Φ 16。 ④制作栅格板需要现场焊接，焊接好的栅格板应达到要求强度。 （4 ）机具准备 挖土机，混凝土运输罐车，木抹子，砌刀，铁铲，型钢，焊条及相关焊接工具。 三、施工流程 测量放样场地平整沟槽开挖钢筋绑扎混凝土浇筑混凝土养护栅格板制作及安放 图 3 .洗车槽施工流程图 测量放样场地平整沟槽开挖底板浇筑混凝土养护墙体砌筑栅格板制作及安放 图 4 .沉淀池施工流程图 （1）沟槽采用机械开挖，开挖时根据现场实际情况进行放坡。挖到设计标高后，人工进行基底平整并夯实。 （2）沉淀池底板施工时注意垫层尺寸应超出外墙15m m 。 （3）格栅板焊接制作时须达到要求的焊接强度。 五、质量控制要求； （1）施工人员须服从现场技术人...
