洛氏硬度HRC与其他硬度换算表

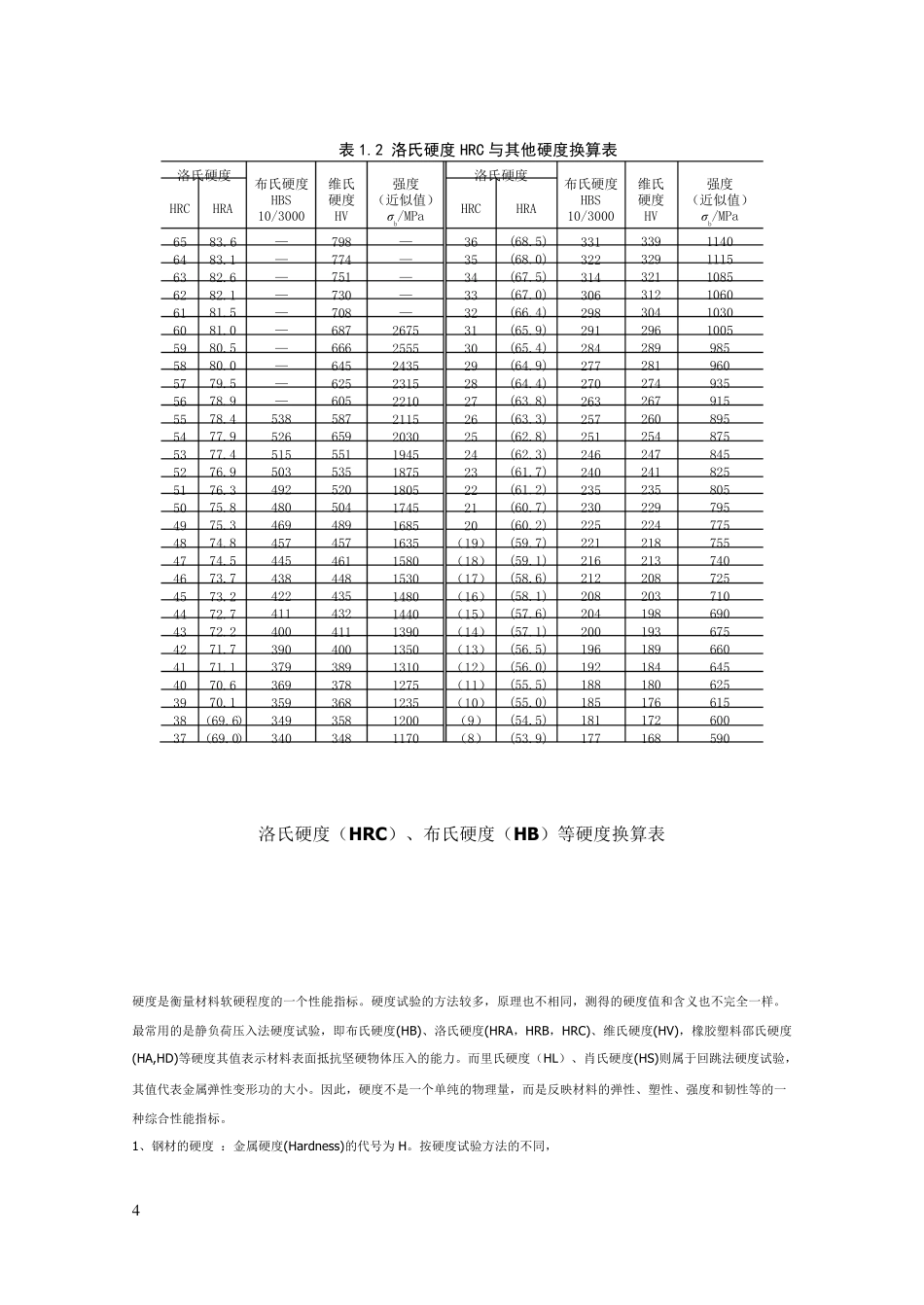

4 表1.2 洛氏硬度HRC 与其他硬度换算表 洛氏硬度 布氏硬度 HBS 10/3000 维氏 硬度 HV 强度 （近似值） σb/MPa 洛氏硬度 布氏硬度 HBS 10/3000 维氏 硬度 HV 强度 （近似值） σb/MPa HRC HRA HRC HRA 65 83.6 — 798 — 36 (68.5) 331 339 1140 64 83.1 — 774 — 35 (68.0) 322 329 1115 63 82.6 — 751 — 34 (67.5) 314 321 1085 62 82.1 — 730 — 33 (67.0) 306 312 1060 61 81.5 — 708 — 32 (66.4) 298 304 1030 60 81.0 — 687 2675 31 (65.9) 291 296 1005 59 80.5 — 666 2555 30 (65.4) 284 289 985 58 80.0 — 645 2435 29 (64.9) 277 281 960 57 79.5 — 625 2315 28 (64.4) 270 274 935 56 78.9 — 605 2210 27 (63.8) 263 267 915 55 78.4 538 587 2115 26 (63.3) 257 260 895 54 77.9 526 659 2030 25 (62.8) 251 254 875 53 77.4 515 551 1945 24 (62.3) 246 247 845 52 76.9 503 535 1875 23 (61.7) 240 241 825 51 76.3 492 520 1805 22 (61.2) 235 235 805 50 75.8 480 504 1745 21 (60.7) 230 229 795 49 75.3 469 489 1685 20 (60.2) 225 224 775 48 74.8 457 457 1635 （19） (59.7) 221 218 755 47 74.5 445 461 1580 （18） (59.1) 216 213 740 46 73.7 438 448 1530 （17） (58.6) 212 208 725 45 73.2 422 435 1480 （16） (58.1) 208 203 710 44 72.7 411 432 1440 （15） (57.6) 204 198 690 43 72.2 400 411 1390 （14） (57.1) 200 193 675 42 71.7 390 400 1350 （13） (56.5) 196 189 660 41 71.1 379 389 1310 （12） (56.0) 192 184 645 40 70.6 369 378 1275 （11） (55.5) 188 180 625 39 70.1 359 368 1235 （10） (55.0) 185 176 615 38 （69.6） 349 358 1200 （9） (54.5) 181 172 600 37 （69.0） 340 348 1170 （8） (53.9) 177 168 590 洛氏硬度（HRC）、布氏硬度（HB）等硬度换算表 硬度是衡量材料软硬程度的一个性能指标。硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。最常用的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度...
