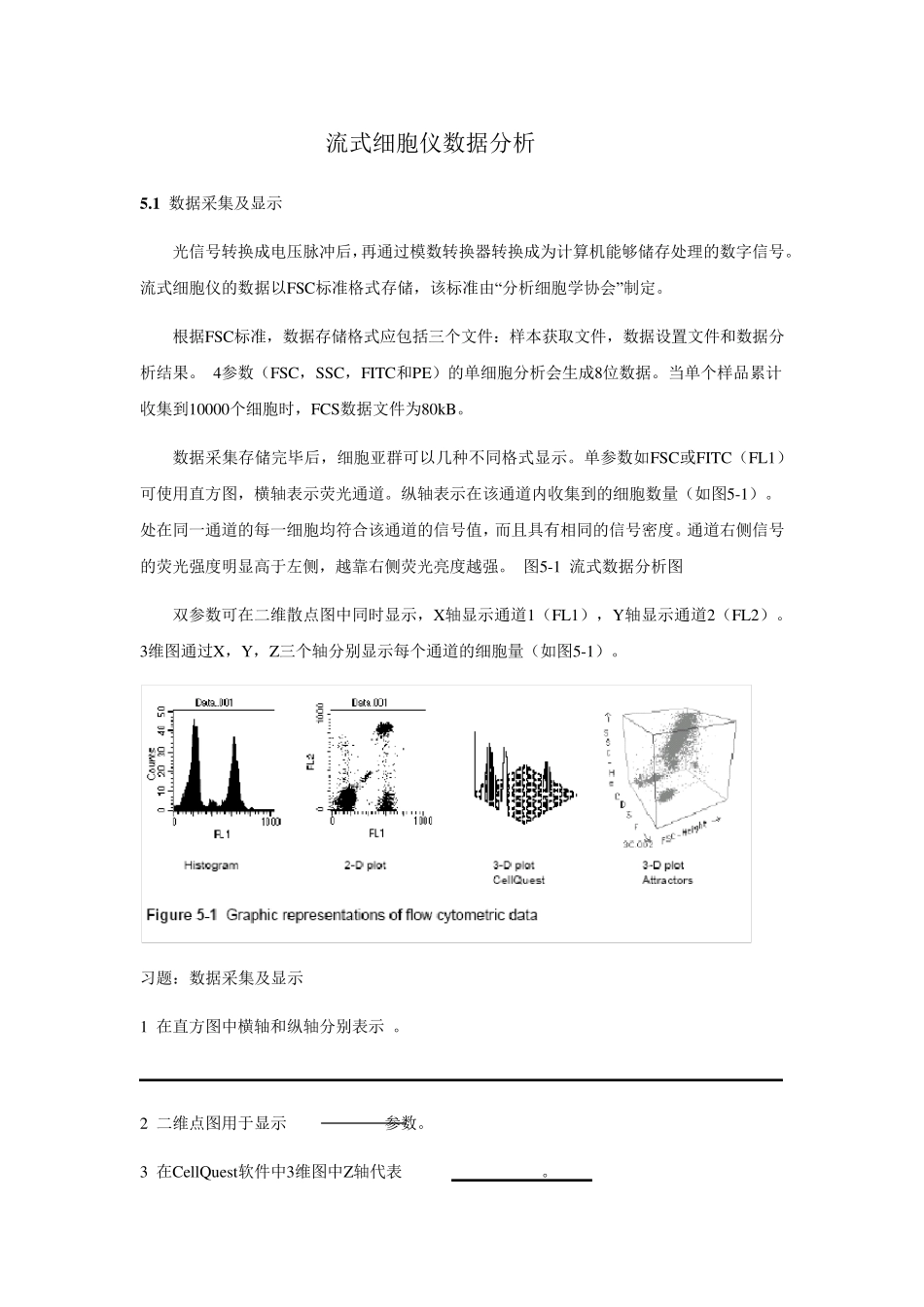

流式细胞仪数据分析 5 .1 数据采集及显示 光信号转换成电压脉冲后，再通过模数转换器转换成为计算机能够储存处理的数字信号。 流式细胞仪的数据以FSC标准格式存储，该标准由“分析细胞学协会”制定。 根据FSC标准，数据存储格式应包括三个文件：样本获取文件，数据设置文件和数据分析结果。 4参数（FSC，SSC，FITC和PE）的单细胞分析会生成8位数据。当单个样品累计收集到10000个细胞时，FCS数据文件为80kB。 数据采集存储完毕后，细胞亚群可以几种不同格式显示。单参数如FSC或FITC（FL1）可使用直方图，横轴表示荧光通道。纵轴表示在该通道内收集到的细胞数量（如图5-1）。处在同一通道的每一细胞均符合该通道的信号值，而且具有相同的信号密度。通道右侧信号的荧光强度明显高于左侧，越靠右侧荧光亮度越强。 图5-1 流式数据分析图 双参数可在二维散点图中同时显示，X轴显示通道1（FL1），Y轴显示通道2（FL2）。3维图通过X，Y，Z三个轴分别显示每个通道的细胞量（如图5-1）。 习题：数据采集及显示 1 在直方图中横轴和纵轴分别表示 。 2 二维点图用于显示 参数。 3 在CellQu est软件中3维图中Z轴代表 。 5 .2 设门 通过设门的方法可以定义细胞亚群的区域。如：血样本是混合细胞群，如果想单独分析淋巴球细胞，可根据FSC或细胞大小，在FSC，SSC的散点图中设门，其数据结果只反映淋巴细胞亚群的荧光特性。 图5-2 全血样本中淋巴细胞亚群的数据分析图 习题：设门 1 设门的方法通常用于分析样本内的指定细胞。（对 错） 5 .3 细胞亚群的数据分析 数据分析包括从点图中的list-mode文件中显示数据,然后统计点图中的细胞分布情况。如前所述，分别有几种形式的点图用于显示数据，而且可通过设门的方法区分指定的细胞亚群。 如图5-3所示，在淋巴细胞亚群周围设门，以单独分析或分选该亚群细胞。 图5-3 选定淋巴细胞亚群设门 门内细胞的数据结果可在随后的图中显示。在下面的实例中，我们将详尽阐述细胞亚群百分含量的不同分析方法。 我们可以通过单参数直方图，二维点图和三维图来分析结果。单参数直方图可定位边界，二维点图可设置象限标志。如果需要，还可以建立数据统计表以输出结果。 直方图可直观单个参数的细胞数量。阴性对照用于决定直方图中单参数的左右边界（见图5-4）。左图中M1为阴性对照峰。右图中M2为CD3 FITC阳性峰。 图5-4 阴性对照峰M1（NORM001）和CD3 FITC阳性峰M2（NORM002） 图5-5的统...
