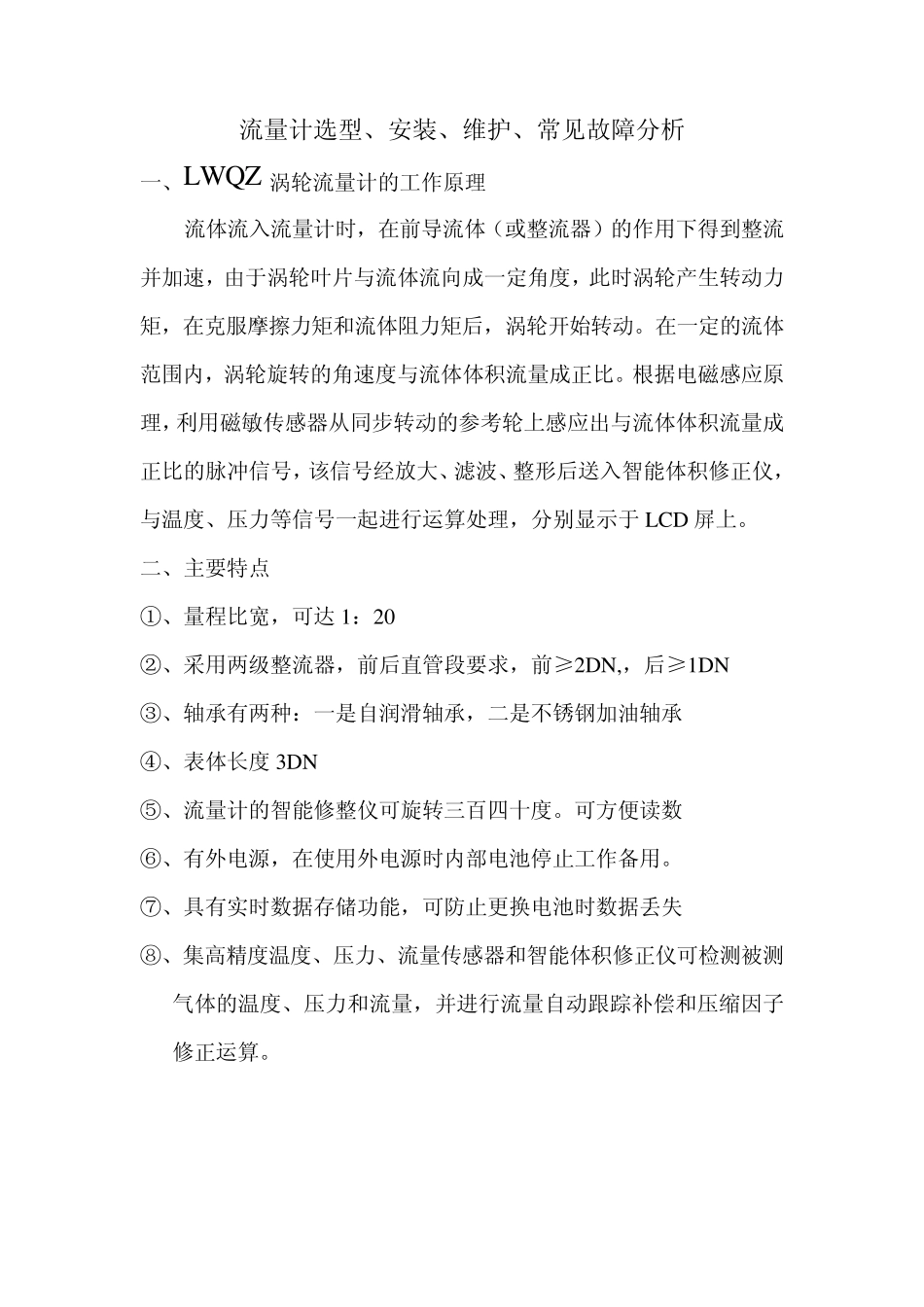

流量计选型、安装、维护、常见故障分析 一、LWQZ涡轮流量计的工作原理 流体流入流量计时，在前导流体（或整流器）的作用下得到整流并加速，由于涡轮叶片与流体流向成一定角度，此时涡轮产生转动力矩，在克服摩擦力矩和流体阻力矩后，涡轮开始转动。在一定的流体范围内，涡轮旋转的角速度与流体体积流量成正比。根据电磁感应原理，利用磁敏传感器从同步转动的参考轮上感应出与流体体积流量成正比的脉冲信号，该信号经放大、滤波、整形后送入智能体积修正仪，与温度、压力等信号一起进行运算处理，分别显示于 LCD 屏上。 二、主要特点 ①、量程比宽，可达1：20 ②、采用两级整流器，前后直管段要求，前≥2DN,，后≥1DN ③、轴承有两种：一是自润滑轴承，二是不锈钢加油轴承 ④、表体长度 3DN ⑤、流量计的智能修整仪可旋转三百四十度。可方便读数 ⑥、有外电源，在使用外电源时内部电池停止工作备用。 ⑦、具有实时数据存储功能，可防止更换电池时数据丢失 ⑧、集高精度温度、压力、流量传感器和智能体积修正仪可检测被测气体的温度、压力和流量，并进行流量自动跟踪补偿和压缩因子修正运算。 一、选型 选型基本原则：气质脏（如在油田），周围无振动干扰源的使用场所，可选用旋进漩涡式流量计；如气质较干净的（如液化气、空混气、天然气等），表后用具为锅炉或热水炉，可选用涡轮流量计，最好一台锅炉装一台流量计；若表后为大灶的可选用罗茨流量计。所有流量计（旋进漩涡式流量计除外）前都要求加装配套的过滤器，这样可延长流量计的使用寿命并长期保持计量精确。具体型号规格可根据用户提供的小时用气量选型。 二、 安装注意事项及日常维护 （一）：涡轮流量计 1．流量计周围不得有强外磁场干扰和强烈的机械振动，安装前应根据其使用要求审核使用环境条件，以便正常使用； 2．流量计不宜用在流量频繁变化和有强烈脉动流或压力脉动的场合； 3．流量计室外安装时，上部应有遮盖物，以防雨水浸入和烈日暴晒而影响流量计的使用寿命； 4．取掉流量计进口和出口的密封防尘纸，检查流量计是否在运输过程中损坏； 5．流量计适用于水平安装，流体流动方向与壳体上标明的方向一致，且在流量计的上、下游分别保证有2D N 和 1D N 的直管段； 6．流量计应与管道同轴安装，法兰螺丝孔连接要和管道轴线平行，并防止密封垫片和黄油进入管道内腔； 7．在流量计上游处(不低于 2D N )必须安装相应规格的过滤器，并定期清洗； 8．...
