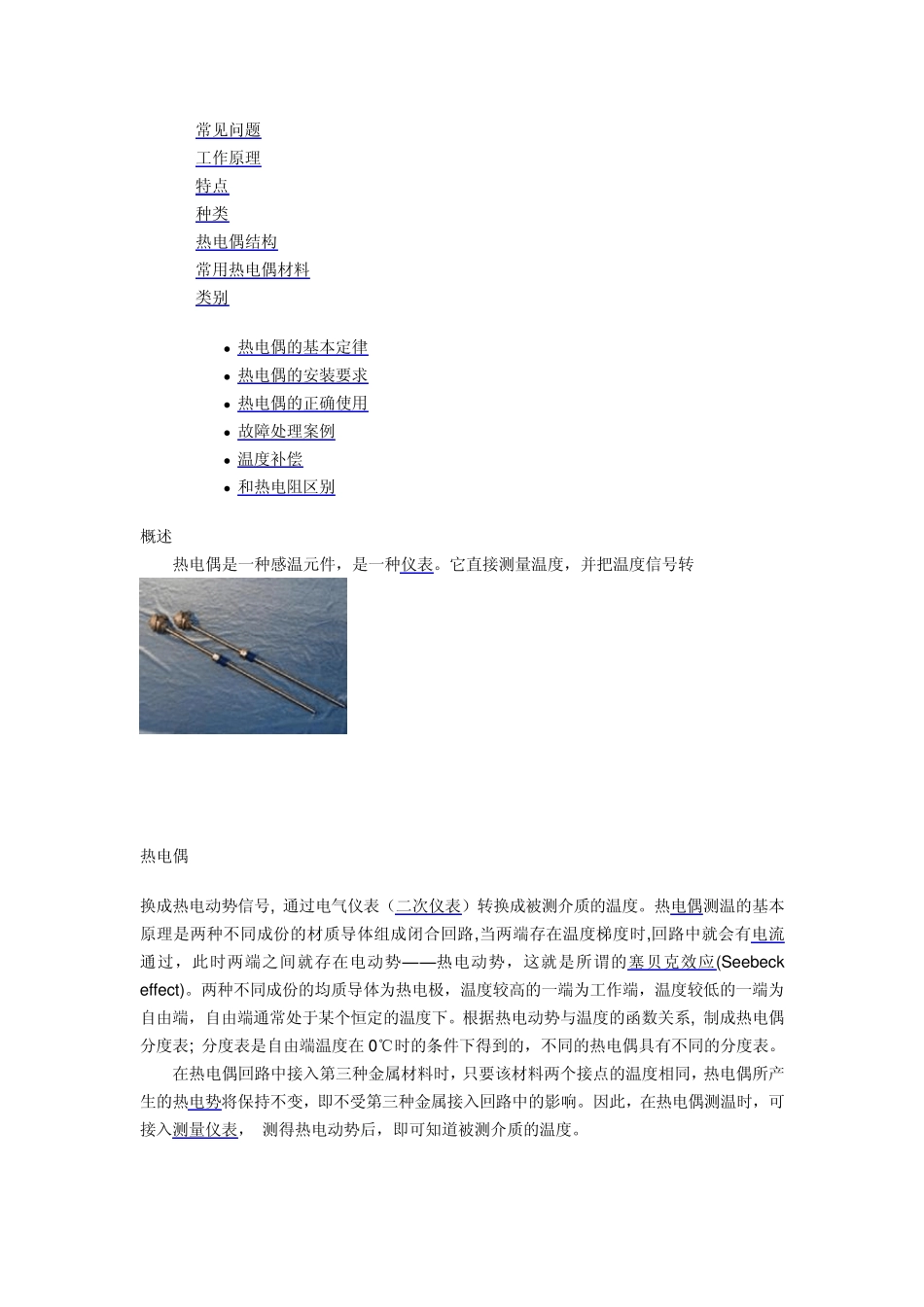

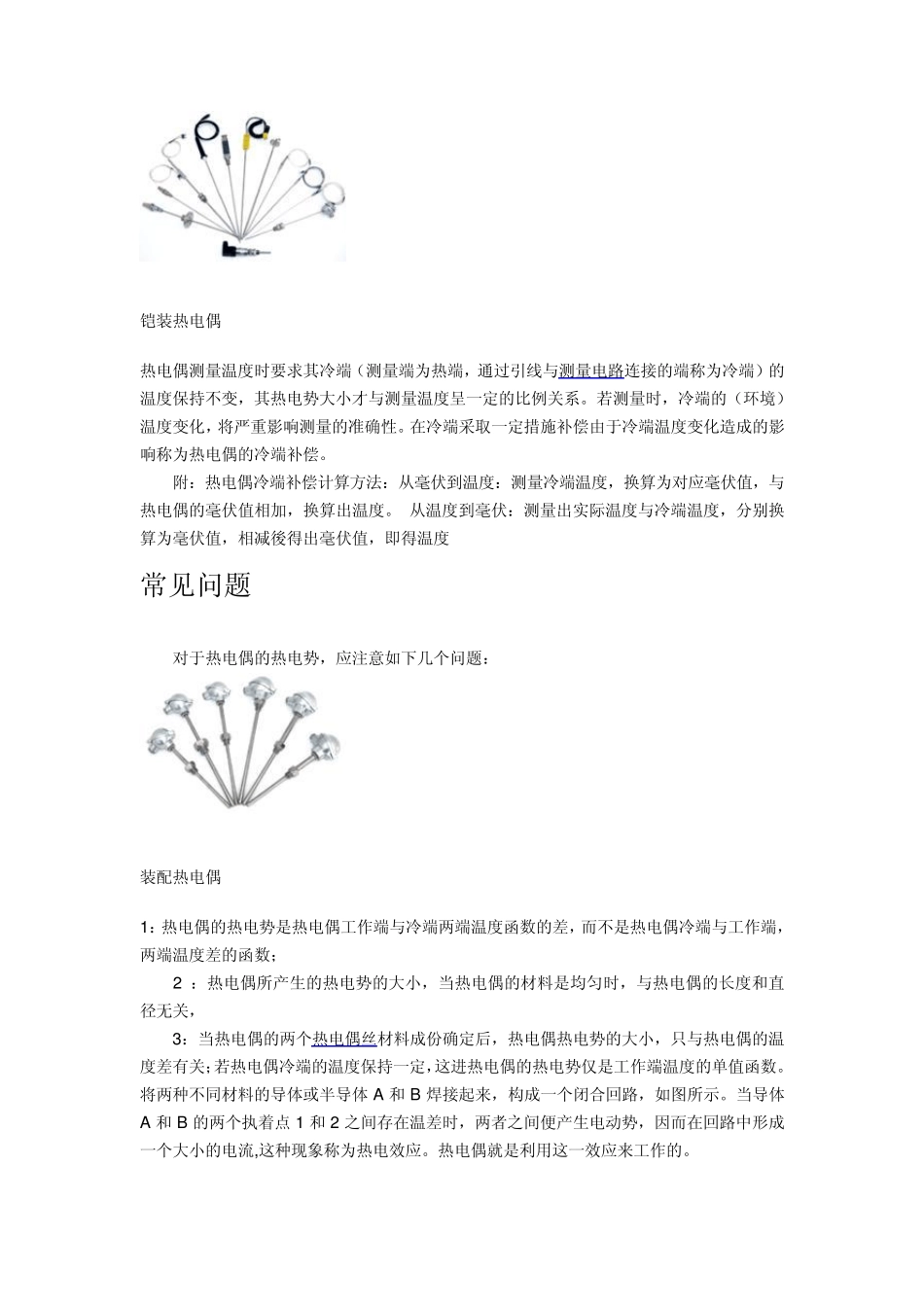

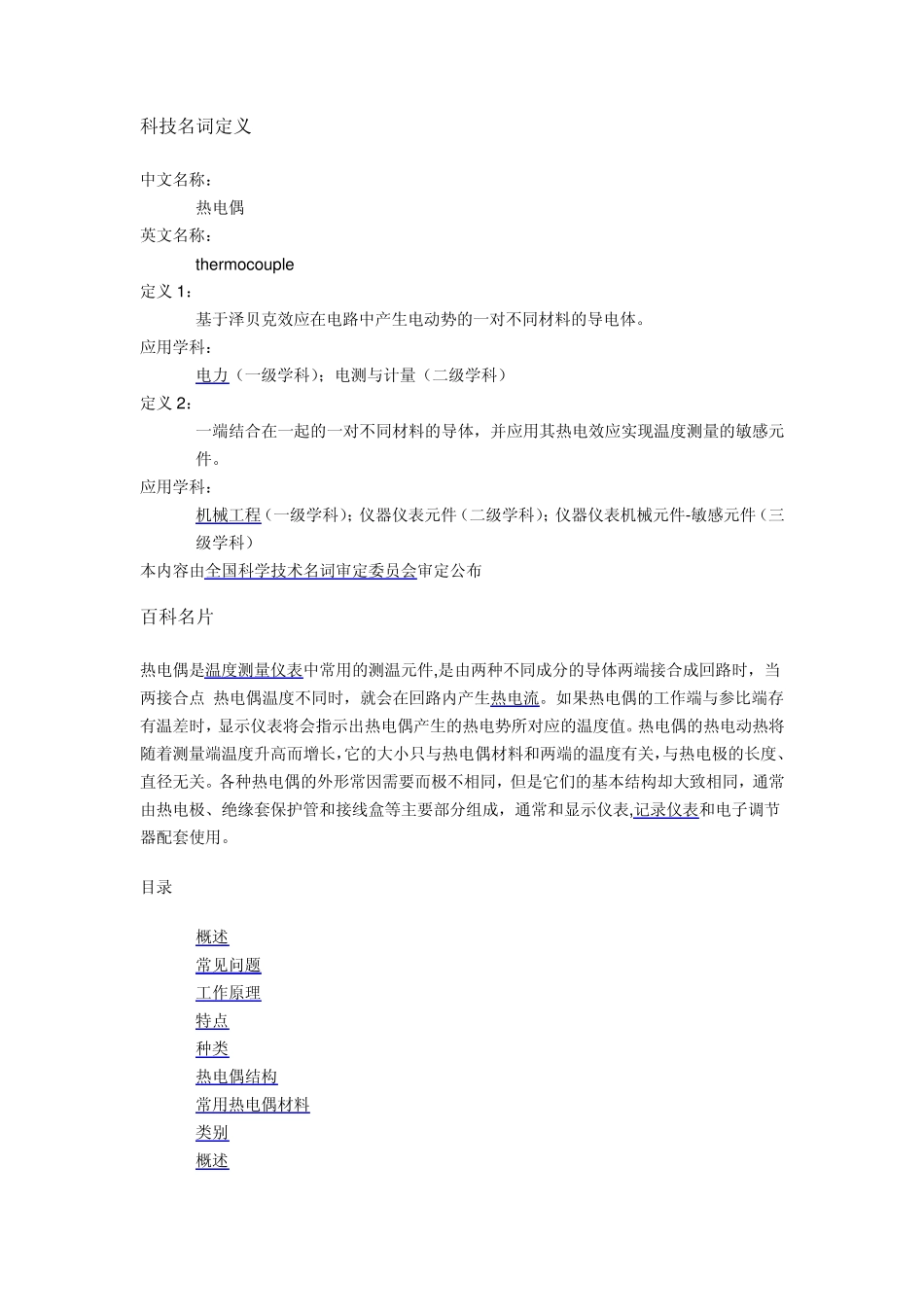

科技名词定义 中文名称： 热电偶 英文名称： thermocou ple 定义 1： 基于泽贝克效应在电路中产生电动势的一对不同材料的导电体。 应用学科： 电力（一级学科）；电测与计量（二级学科） 定义 2： 一端结合在一起的一对不同材料的导体，并应用其热电效应实现温度测量的敏感元件。 应用学科： 机械工程（一级学科）；仪器仪表元件（二级学科）；仪器仪表机械元件-敏感元件（三级学科） 本内容由全国科学技术名词审定委员会审定公布 百科名片 热电偶是温度测量仪表中常用的测温元件,是由两种不同成分的导体两端接合成回路时，当两接合点 热电偶温度不同时，就会在回路内产生热电流。如果热电偶的工作端与参比端存有温差时，显示仪表将会指示出热电偶产生的热电势所对应的温度值。热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关，与热电极的长度、直径无关。各种热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要部分组成，通常和显示仪表,记录仪表和电子调节器配套使用。 目录 概述 常见问题 工作原理 特点 种类 热电偶结构 常用热电偶材料 类别 概述 常见问题 工作原理 特点 种类 热电偶结构 常用热电偶材料 类别 热电偶的基本定律 热电偶的安装要求 热电偶的正确使用 故障处理案例 温度补偿 和热电阻区别 概述 热电偶是一种感温元件，是一种仪表。它直接测量温度，并把温度信号转 热电偶 换成热电动势信号, 通过电气仪表（二次仪表）转换成被测介质的温度。热电偶测温的基本原理是两种不同成份的材质导体组成闭合回路,当两端存在温度梯度时,回路中就会有电流通过，此时两端之间就存在电动势——热电动势，这就是所谓的塞贝克效应(Seebeck effect)。两种不同成份的均质导体为热电极，温度较高的一端为工作端，温度较低的一端为自由端，自由端通常处于某个恒定的温度下。根据热电动势与温度的函数关系, 制成热电偶分度表; 分度表是自由端温度在 0℃时的条件下得到的，不同的热电偶具有不同的分度表。 在热电偶回路中接入第三种金属材料时，只要该材料两个接点的温度相同，热电偶所产生的热电势将保持不变，即不受第三种金属接入回路中的影响。因此，在热电偶测温时，可接入测量仪表， 测得热电动势后，即可知道被测介质的温度。 铠装热电偶 热电偶测量温度时要求其...
