热管型空气预热器设计说明书(结构设计)VIP专享

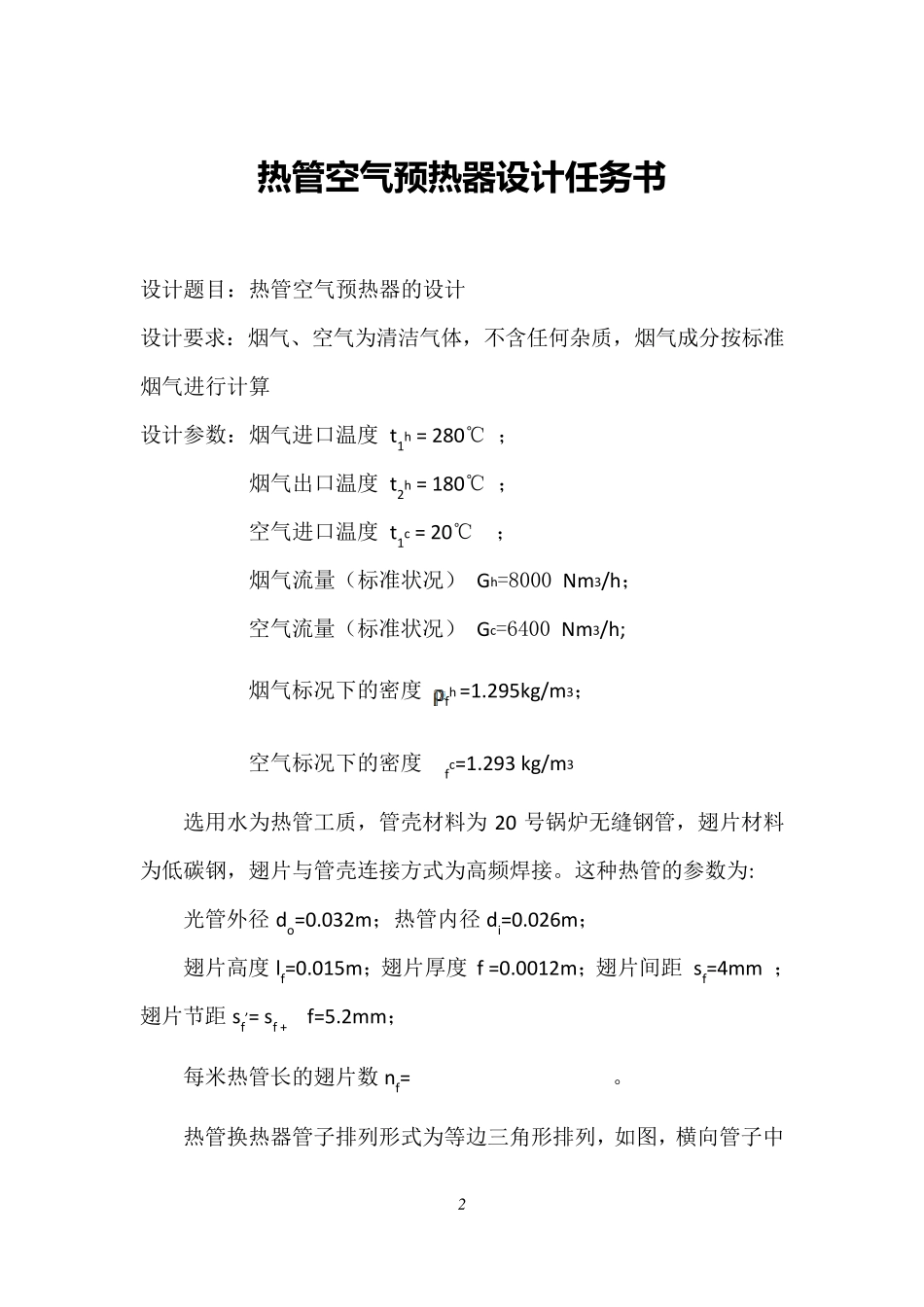

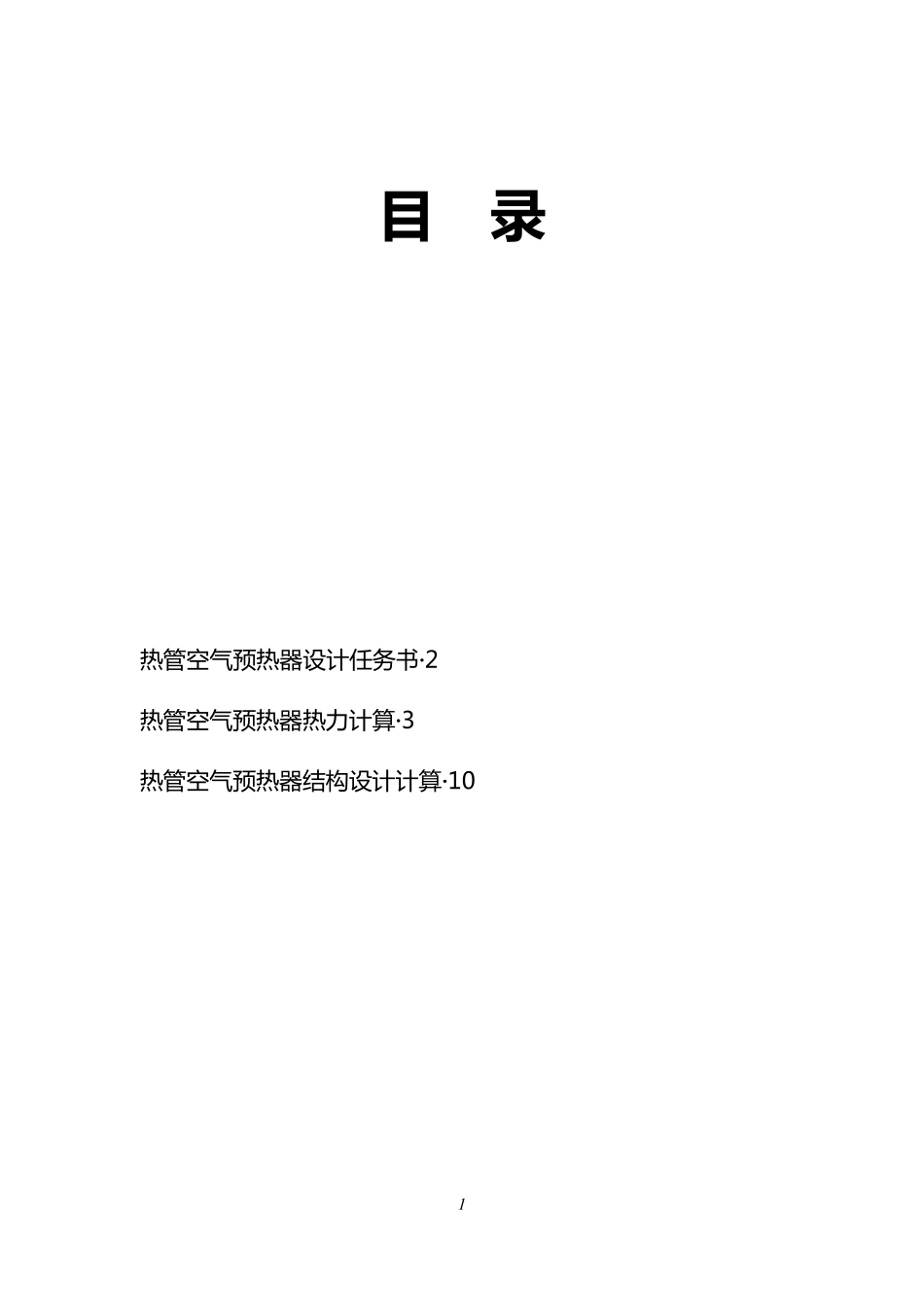

热 管 空 气 预 热 器 设 计 说 明 书 班 级 ： 热 能 0801 姓 名 ： ** 学 号 ： 0 4 1 目 录 热 管 空 气 预 热 器 设 计 任 务 书··2 热 管 空 气 预 热 器 热 力 计 算 ··3 热 管 空 气 预 热 器 结 构 设 计 计 算 ··10 2 热 管 空 气 预 热 器 设 计 任 务 书 设计题目：热管空气预热器的设计 设计要求：烟气、空气为清洁气体，不含任何杂质，烟气成分按标准烟气进行计算 设计参数：烟气进口温度 t1h = 280℃ ； 烟气出口温度 t2h = 180℃ ； 空气进口温度 t1c = 20℃ ； 烟气流量（标准状况） Gh=8000 Nm3/h； 空气流量（标准状况） Gc=6400 Nm3/h; 烟气标况下的密度 fh =1.295kg/m3； 空气标况下的密度 fc=1.293 kg/m3 选用水为热管工质，管壳材料为20 号锅炉无缝钢管，翅片材料为低碳钢，翅片与管壳连接方式为高频焊接。这种热管的参数为: 光管外径 do=0.032m；热管内径 di=0.026m； 翅片高度lf=0.015m；翅片厚度f =0.0012m；翅片间距 sf=4mm ； 翅片节距 sf’= sf + f=5.2mm； 每米热管长的翅片数nf=。 热管换热器管子排列形式为等边三角形排列，如图，横向管子中3 心距ST=0.081m；SL=ST=0.081m。 其热力设计计算和结构设计计算如下： 热 力 计 算 一、烟气侧热物性参数及放热量 序号 项目 符号 单位 计算公式 数值 备注 1 烟气进口温度 t1h ℃ 给出 280 2 烟气出口温度 t2h ℃ 给出 180 3 烟气定性温度 tfh ℃ 230 4 烟气流量 Gh Nm3/h 给出 8000 5 烟气定压比热 Cph kJ/(kg·℃) 查表附录 5，定性温度 1.105 6 密度 h kg/m3 查表附录 5，定性温度 0.71 7 导热系数 fh W/(m·℃) 查表附录 5，定性温度 4.26×10-2 8 粘度 fh kg/(m·s) 查表附录 5，定性温度 25.6×10-6 9 普朗特数 Prh 查表附录 5，定性温度 0.66 10 烟气放出热量 Qh kW 317.0 11 热管传出热量 Qc kW Qh(1-3%)=317×(1-3%) 307.0 12 冷空气侧实际活动热量 Qc’ kW Qc(1-3%)=307×(1-3%) 298 二、空气侧温升及热物性参数及对13 空气流量 Gc Nm3/h 给出 6400 14 空气进口温度 t1c ℃ 给出 20 15 空气定压比热 Cpc kJ/(kg·℃) 以 20℃~160℃温度范围内的平均温度取空气比热 1.009 4 16 空气出口温度 t2c ℃ 14...
