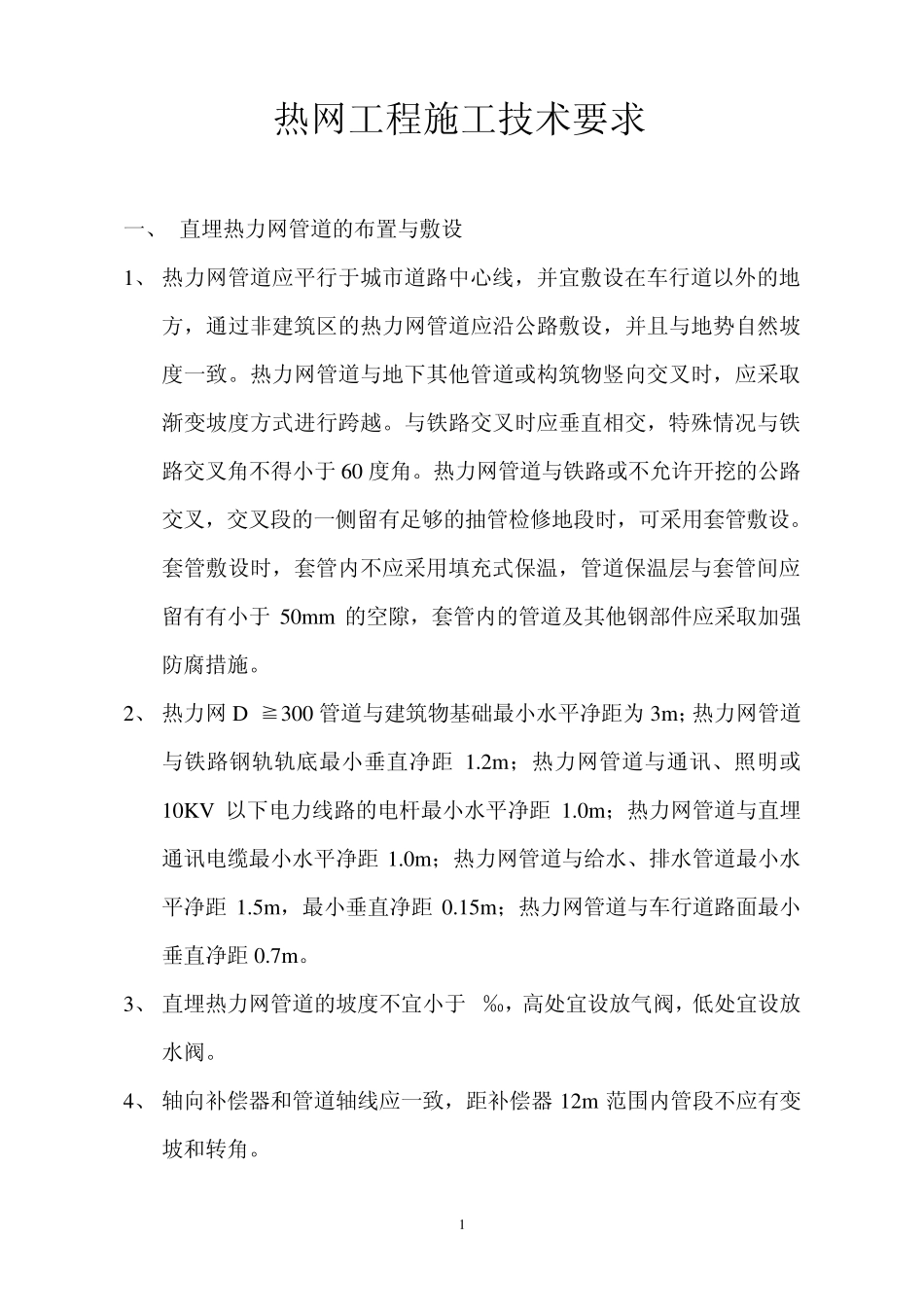

热网工程施工技术要求

1 热网工程施工技术要求 一、 直埋热力网管道的布置与敷设 1、 热力网管道应平行于城市道路中心线，并宜敷设在车行道以外的地方，通过非建筑区的热力网管道应沿公路敷设，并且与地势自然坡度一致。热力网管道与地下其他管道或构筑物竖向交叉时，应采取渐变坡度方式进行跨越。与铁路交叉时应垂直相交，特殊情况与铁路交叉角不得小于 60 度角。热力网管道与铁路或不允许开挖的公路交叉，交叉段的一侧留有足够的抽管检修地段时，可采用套管敷设。套管敷设时，套管内不应采用填充式保温，管道保温层与套管间应留有有小于 50mm 的空隙，套管内的管道及其他钢部件应采取加强防腐措施。 2、 热力网 DN≧300 管道与建筑物基础最小水平净距为3m；热力网管道与铁路钢轨轨底最小垂直净距 1.2m；热力网管道与通讯、照明或10KV 以下电力线路的电杆最小水平净距 1.0m；热力网管道与直埋通讯电缆最小水平净距 1.0m；热力网管道与给水、排水管道最小水平净距 1.5m，最小垂直净距 0.15m；热力网管道与车行道路面最小垂直净距 0.7m。 3、 直埋热力网管道的坡度不宜小于 2‰，高处宜设放气阀，低处宜设放水阀。 4、 轴向补偿器和管道轴线应一致，距补偿器 12m 范围内管段不应有变坡和转角。 2 5、 直埋热力网管道变径处或壁厚变化处应设补偿器或固定墩，固定墩应设在大管径或壁厚较大一侧。 二、 沟槽、土方及地下穿越工程 1 、开挖工程 1.1 热力网管道土方开挖前应做好定线测量工作，开挖过程中应进行中线、横断面、高程的校核。机械挖土应有 200mm 预留量，宜人工配合机械挖掘，挖至槽底标高，对松软的地基应确定加固措施。 1.2 已挖至槽底的沟槽，后续工序应缩短晾槽时间，不应扰动及破坏土壤结构。对不能连续施工的沟槽，应留出 150~200mm 的预留量。 1.3 沟槽的土方工程施工时，为保护开槽范围内的各种障碍物，应制定技术措施，保证供水、排水、光缆、电缆、电杆等正常使用和安全。土方开挖中出现事先未查到的障碍物并影响安全施工时应停止施工，经采取措施并经有关单位检查同意后，再进行施工。 1.4 开挖宽度，应根据管道外壳至槽底边的距离确定，管周围填砂时该距离不应小于100mm，对于此次DN700 管道沟槽土方开挖宽度为2.6m，深度为 1.6m。 1.5 槽底高程的允许偏差：开挖土方时应为±20mm，开挖石方时应为-200mm~+20mm。 1.6 在地下水位高于槽底的地段应采取排水措施，水位降至槽底以下后开挖。降水措施...
