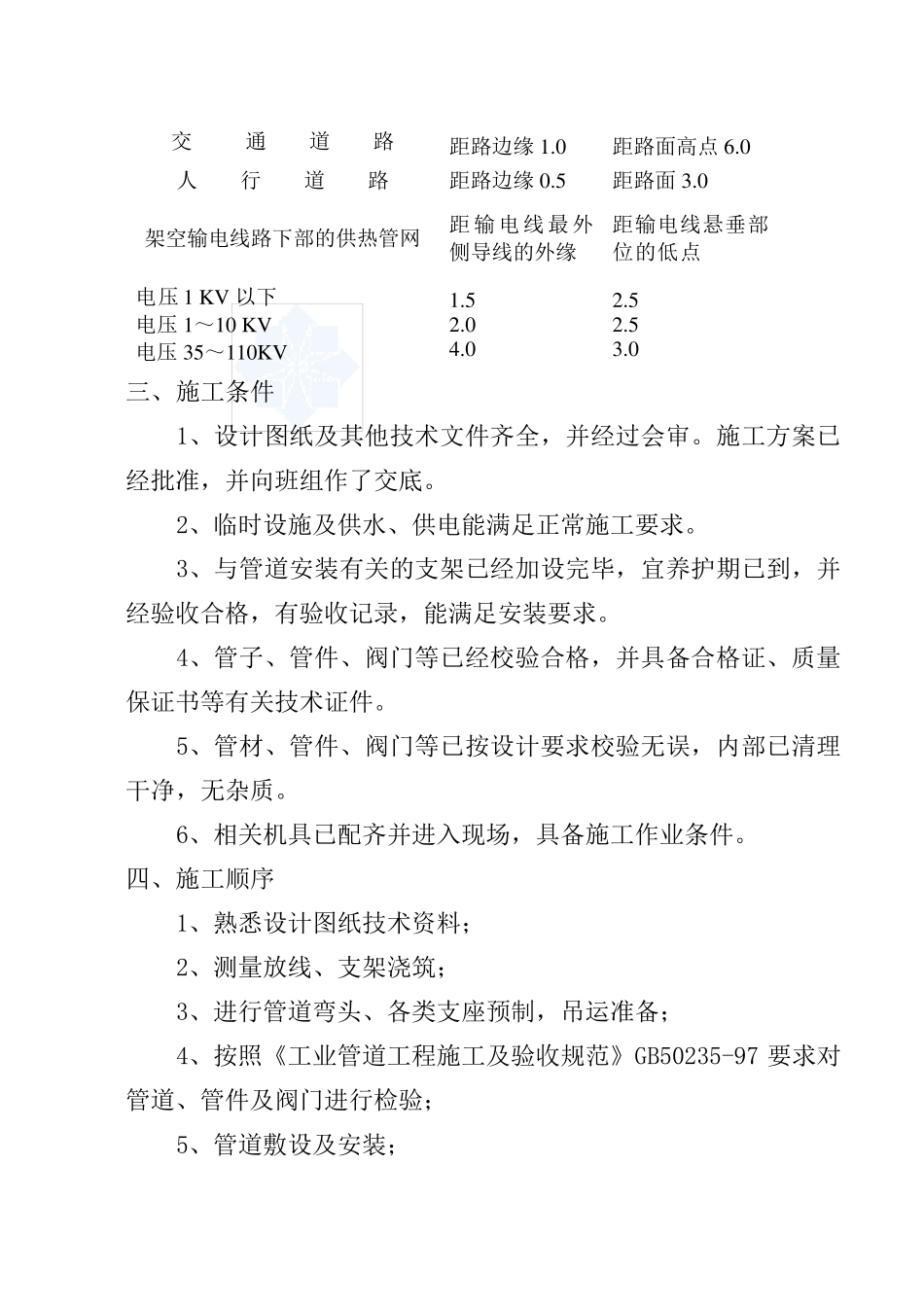

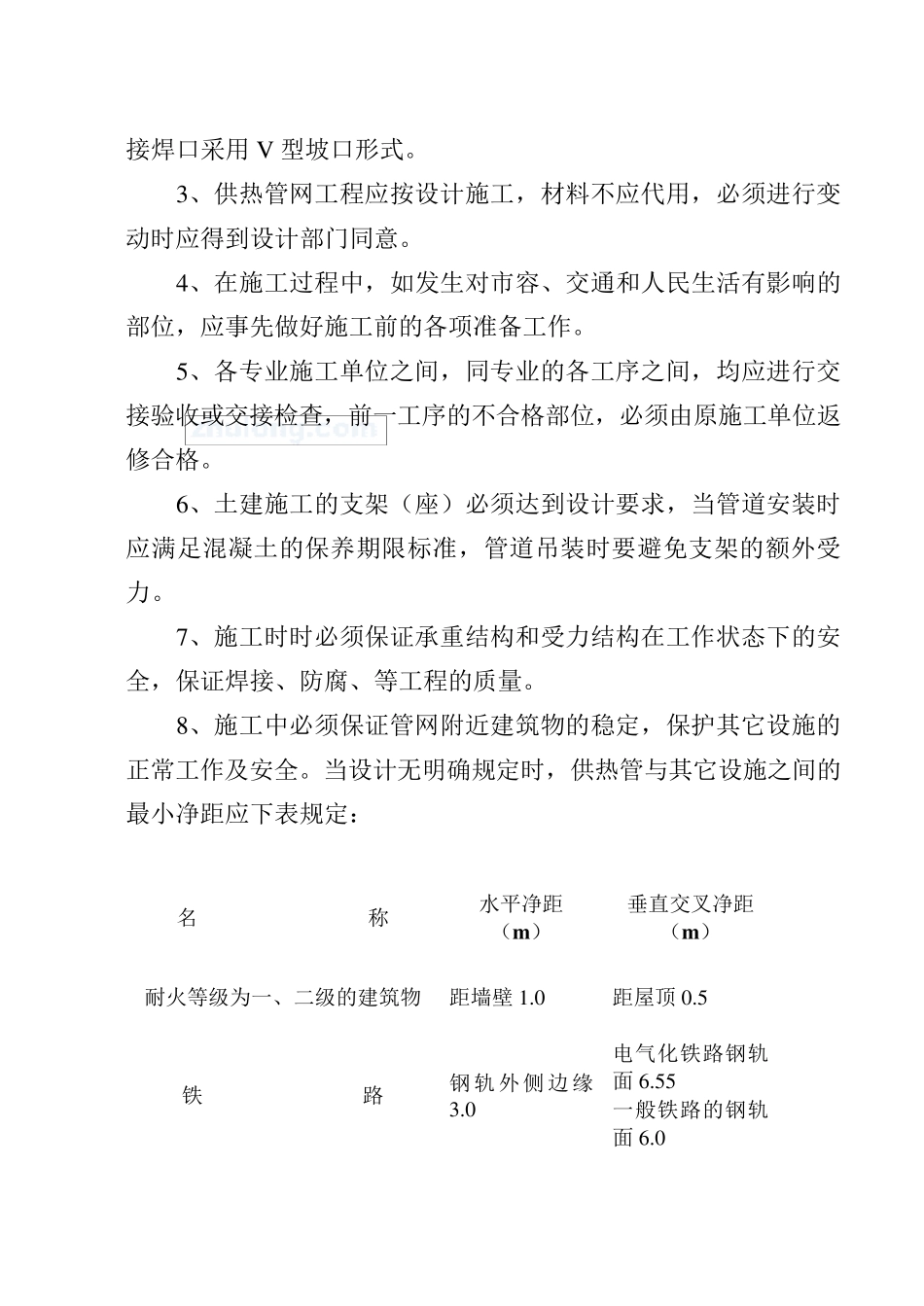

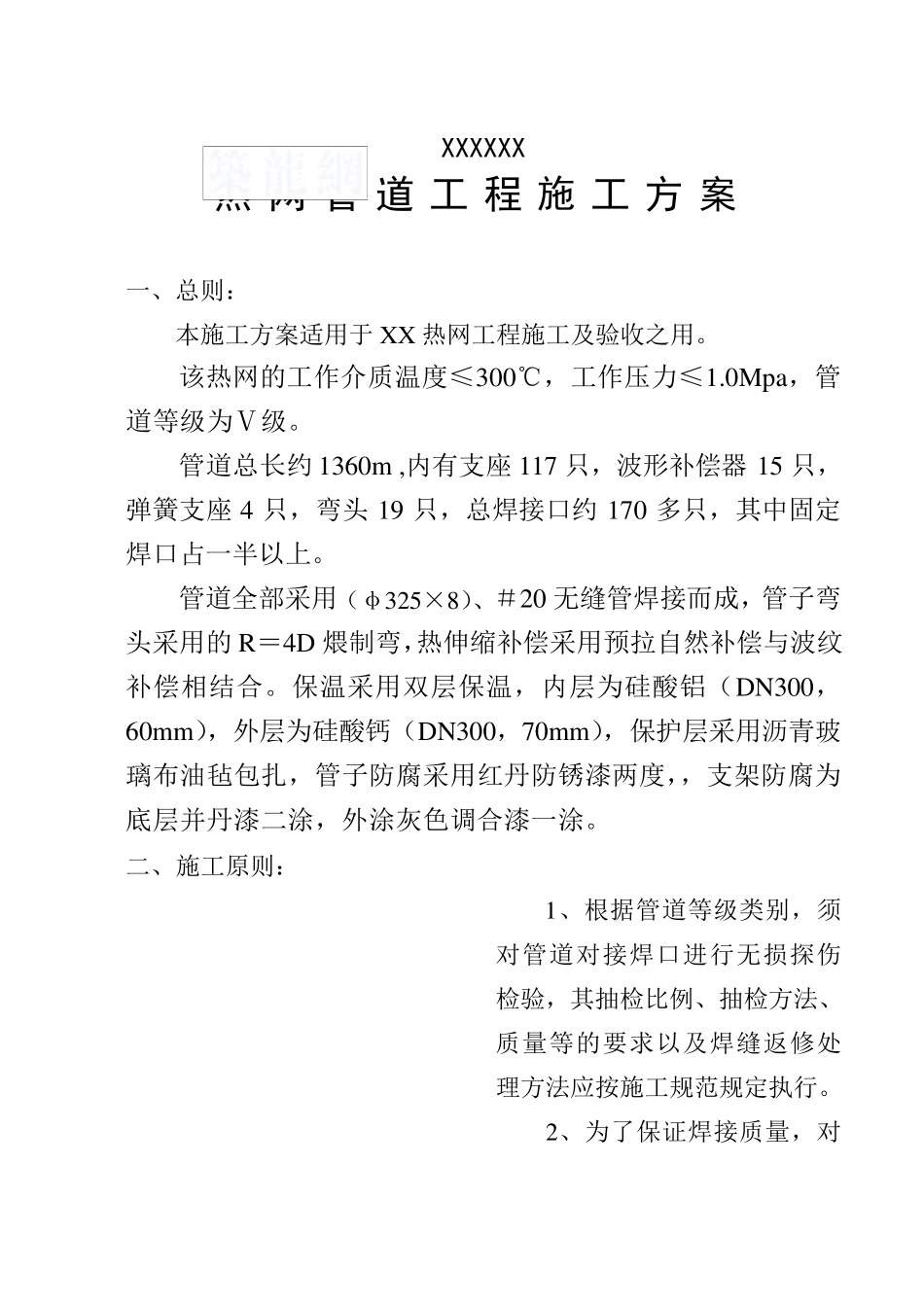

XXXXXX 热网管道工 程 施 工 方 案 一、总则： 本施工方案适用于XX 热网工程施工及验收之用。 该热网的工作介质温度≤300℃，工作压力≤1.0Mpa，管道等级为Ⅴ级。 管道总长约1360m ,内有支座117 只，波形补偿器15 只，弹簧支座4 只，弯头19 只，总焊接口约170 多只，其中固定焊口占一半以上。 管道全部采用（φ325×8）、＃20 无缝管焊接而成，管子弯头采用的R＝4D 煨制弯，热伸缩补偿采用预拉自然补偿与波纹补偿相结合。保温采用双层保温，内层为硅酸铝（DN300，60mm），外层为硅酸钙（DN300，70mm），保护层采用沥青玻璃布油毡包扎，管子防腐采用红丹防锈漆两度，，支架防腐为底层并丹漆二涂，外涂灰色调合漆一涂。 二、施工原则： 1、根据管道等级类别，须对管道对接焊口进行无损探伤检验，其抽检比例、抽检方法、质量等的要求以及焊缝返修处理方法应按施工规范规定执行。 2、为了保证焊接质量，对接焊口采用V 型坡口形式。 3、供热管网工程应按设计施工，材料不应代用，必须进行变动时应得到设计部门同意。 4、在施工过程中，如发生对市容、交通和人民生活有影响的部位，应事先做好施工前的各项准备工作。 5、各专业施工单位之间，同专业的各工序之间，均应进行交接验收或交接检查，前一工序的不合格部位，必须由原施工单位返修合格。 6、土建施工的支架（座）必须达到设计要求，当管道安装时应满足混凝土的保养期限标准，管道吊装时要避免支架的额外受力。 7、施工时时必须保证承重结构和受力结构在工作状态下的安全，保证焊接、防腐、等工程的质量。 8、施工中必须保证管网附近建筑物的稳定，保护其它设施的正常工作及安全。当设计无明确规定时，供热管与其它设施之间的最小净距应下表规定： 名 称 水平净距 （m ） 垂直交叉净距 （m ） 耐火等级为一、二级的建筑物 距墙壁 1.0 距屋顶 0.5 铁 路 钢 轨 外侧 边 缘3.0 电气化铁路钢轨面 6.55 一般铁路的钢轨面 6.0 交 通 道 路 距路边缘1.0 距路面高点6.0 人 行 道 路 距路边缘0.5 距路面3.0 架空输电线路下部的供热管网 距输电线最外侧导线的外缘 距输电线悬垂部位的低点 电压1 K V 以下 电压1～10 K V 电压35～110K V 1.5 2.0 4.0 2.5 2.5 3.0 三、施工条件 1、设计图纸及其他技术文件齐全，并经过会审。施工方案已经批准，并向班组作了交底。 2、临时设施及供水、供电能满足正常施工要求。 3、...
