被动防护网安全技术交底1107

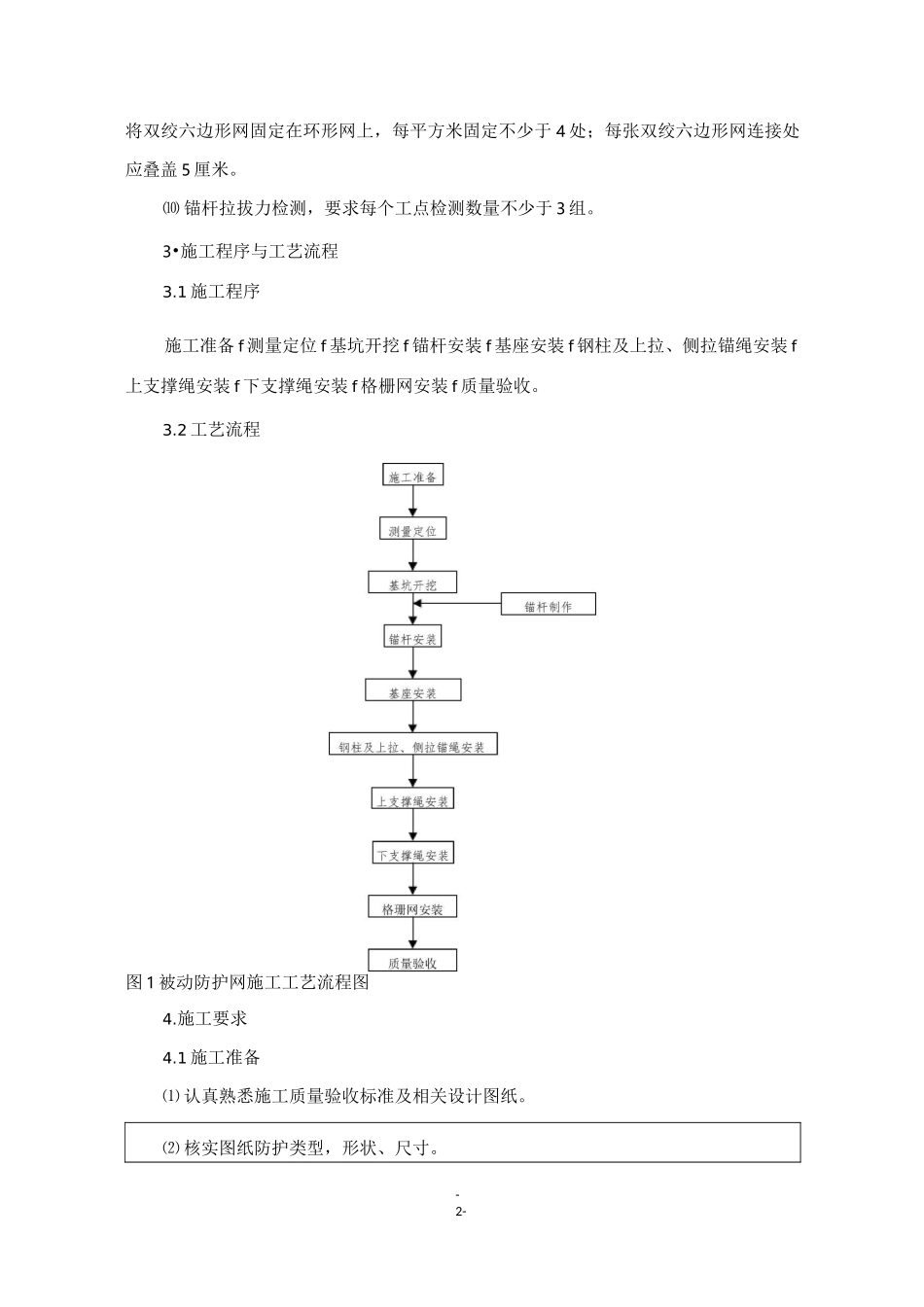

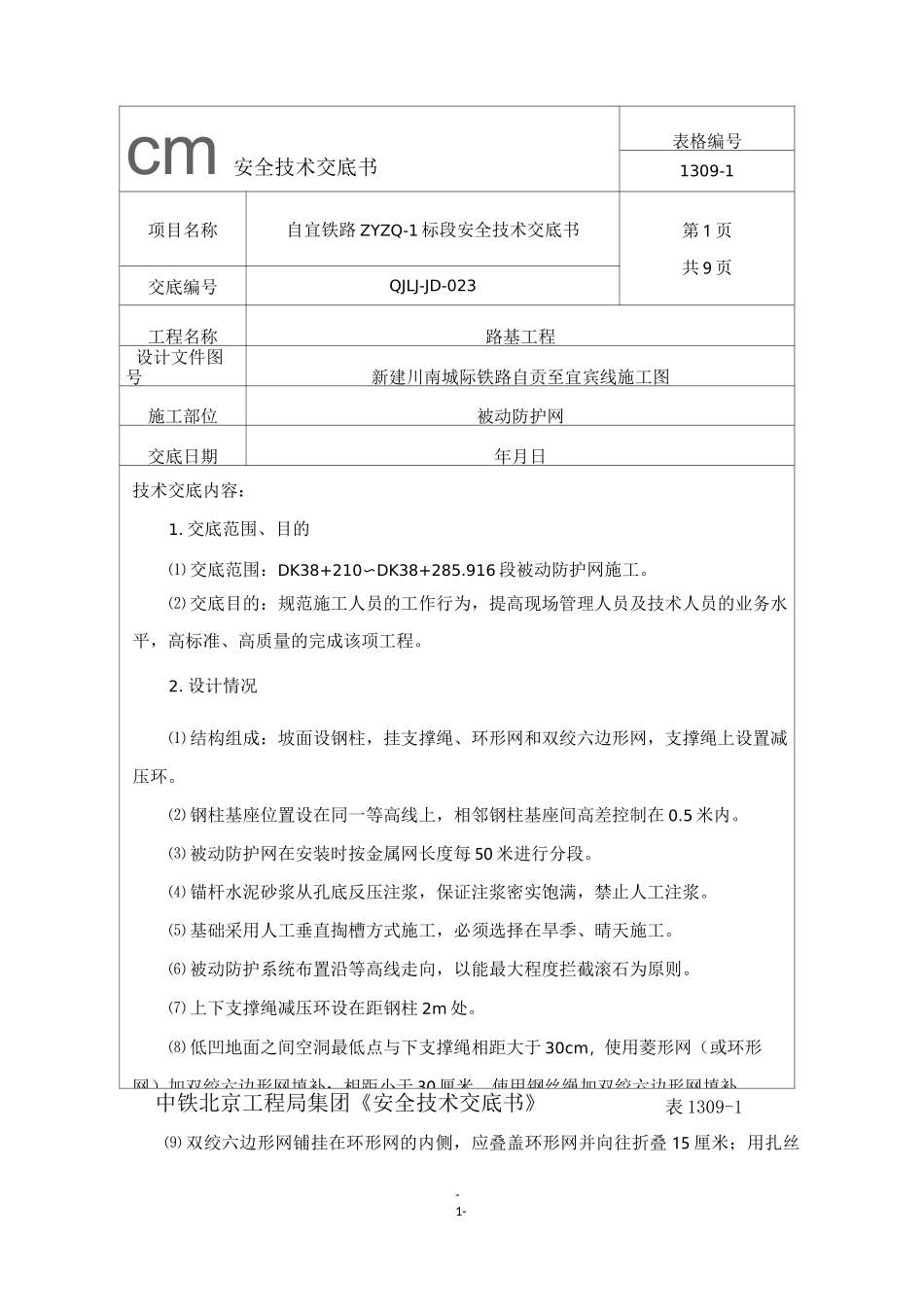

-1-cm 安全技术交底书表格编号1309-1项目名称自宜铁路 ZYZQ-1 标段安全技术交底书第 1 页共 9 页交底编号QJLJ-JD-023工程名称路基工程设计文件图号新建川南城际铁路自贡至宜宾线施工图施工部位被动防护网交底日期年月日技术交底内容：1. 交底范围、目的⑴ 交底范围：DK38+210〜DK38+285.916 段被动防护网施工。⑵ 交底目的：规范施工人员的工作行为，提高现场管理人员及技术人员的业务水平，高标准、高质量的完成该项工程。2. 设计情况⑴ 结构组成：坡面设钢柱，挂支撑绳、环形网和双绞六边形网，支撑绳上设置减压环。⑵ 钢柱基座位置设在同一等高线上，相邻钢柱基座间高差控制在 0.5 米内。⑶ 被动防护网在安装时按金属网长度每 50 米进行分段。⑷ 锚杆水泥砂浆从孔底反压注浆，保证注浆密实饱满，禁止人工注浆。⑸ 基础采用人工垂直掏槽方式施工，必须选择在旱季、晴天施工。⑹ 被动防护系统布置沿等高线走向，以能最大程度拦截滚石为原则。⑺ 上下支撑绳减压环设在距钢柱 2m 处。⑻ 低凹地面之间空洞最低点与下支撑绳相距大于 30cm，使用菱形网（或环形网）加双绞六边形网填补；相距小于 30 厘米，使用钢丝绳加双绞六边形网填补。⑼ 双绞六边形网铺挂在环形网的内侧，应叠盖环形网并向往折叠 15 厘米；用扎丝中铁北京工程局集团《安全技术交底书》表 1309-1-2-将双绞六边形网固定在环形网上，每平方米固定不少于 4 处；每张双绞六边形网连接处应叠盖 5 厘米。⑽ 锚杆拉拔力检测，要求每个工点检测数量不少于 3 组。3•施工程序与工艺流程3.1 施工程序施工准备 f 测量定位 f 基坑开挖 f 锚杆安装 f 基座安装 f 钢柱及上拉、侧拉锚绳安装 f上支撑绳安装 f 下支撑绳安装 f 格栅网安装 f 质量验收。3.2 工艺流程图 1 被动防护网施工工艺流程图4.施工要求4.1 施工准备⑴ 认真熟悉施工质量验收标准及相关设计图纸。⑵ 核实图纸防护类型，形状、尺寸。-3-⑶ 检查坡面是否平整，是否存在孤石、危石。⑷ 检查安装系统的配置与设计施工图是否一致。⑸ 检查产品外观质量是否存在损伤、锈蚀等现象，钢柱、锚杆、支撑绳、钢丝双绞六边形网等几何尺寸是否符合设计要求。4.2 测量定位测量人员根据设计图纸采用全站仪对钢柱和锚杆基础进行测量定位。4.3 基坑开挖① 开挖前应根据设计要求和底层岩性，铲去表层土壤，定出基坑位置并作出标记。② 基坑采用人工开挖，基坑位置、基坑尺寸规...
