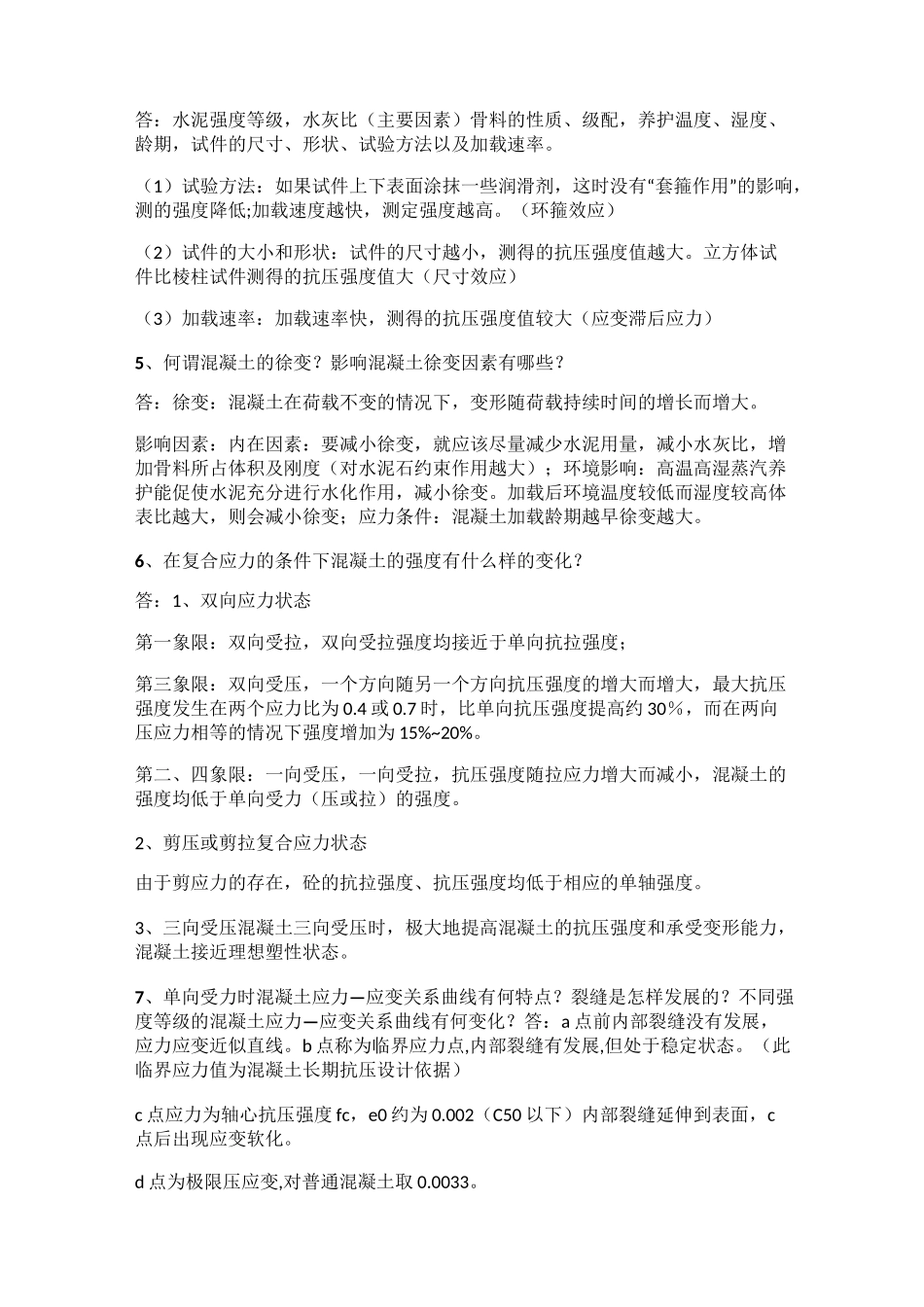

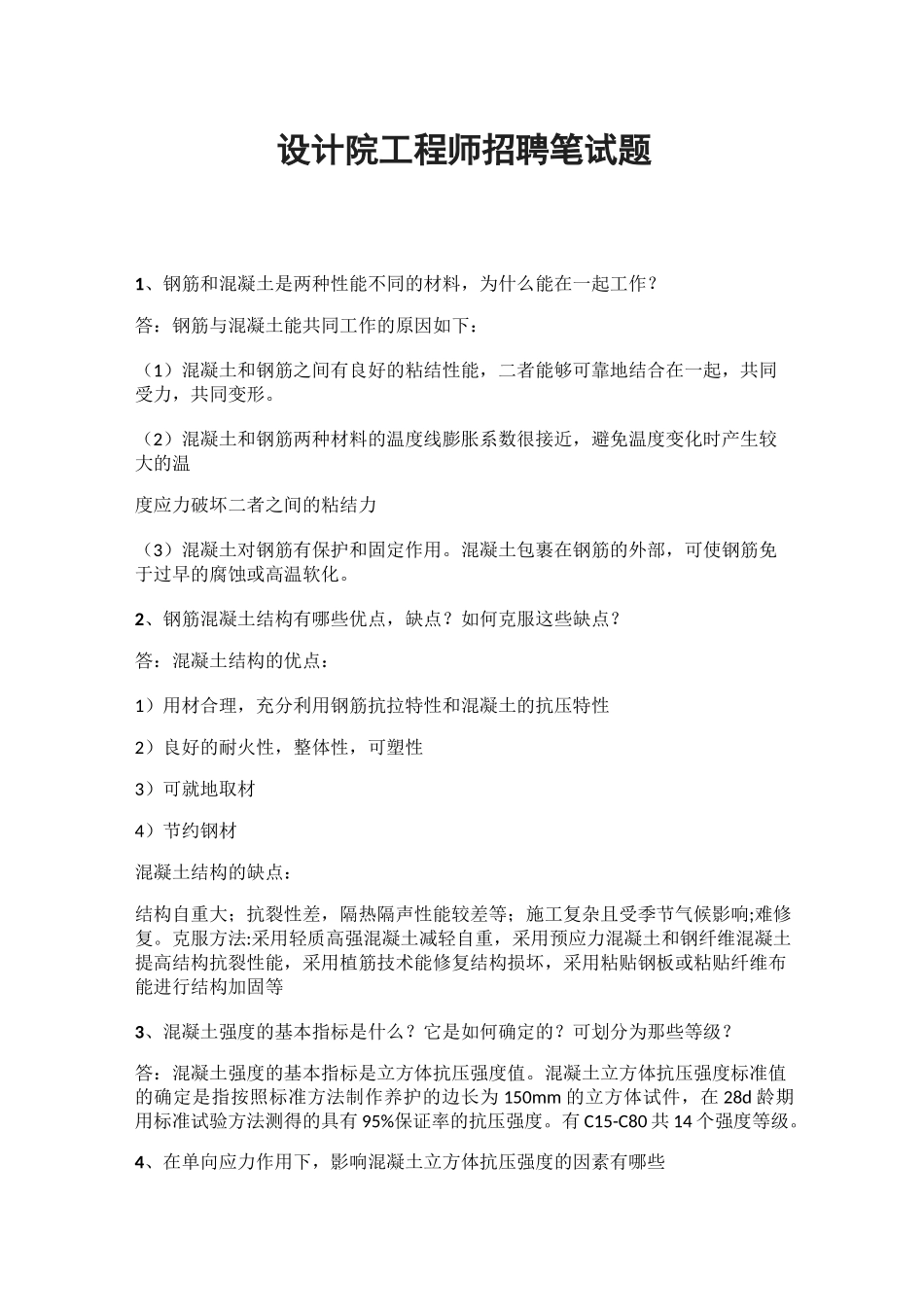

设计院工程师招聘笔试题1、钢筋和混凝土是两种性能不同的材料，为什么能在一起工作？答：钢筋与混凝土能共同工作的原因如下：（1）混凝土和钢筋之间有良好的粘结性能，二者能够可靠地结合在一起，共同受力，共同变形。（2）混凝土和钢筋两种材料的温度线膨胀系数很接近，避免温度变化时产生较大的温度应力破坏二者之间的粘结力（3）混凝土对钢筋有保护和固定作用。混凝土包裹在钢筋的外部，可使钢筋免于过早的腐蚀或高温软化。2、钢筋混凝土结构有哪些优点，缺点？如何克服这些缺点？答：混凝土结构的优点：1）用材合理，充分利用钢筋抗拉特性和混凝土的抗压特性2）良好的耐火性，整体性，可塑性3）可就地取材4）节约钢材混凝土结构的缺点：结构自重大；抗裂性差，隔热隔声性能较差等；施工复杂且受季节气候影响;难修复。克服方法:采用轻质高强混凝土减轻自重，采用预应力混凝土和钢纤维混凝土提高结构抗裂性能，采用植筋技术能修复结构损坏，采用粘贴钢板或粘贴纤维布能进行结构加固等3、混凝土强度的基本指标是什么？它是如何确定的？可划分为那些等级？答：混凝土强度的基本指标是立方体抗压强度值。混凝土立方体抗压强度标准值的确定是指按照标准方法制作养护的边长为 150mm 的立方体试件，在 28d 龄期用标准试验方法测得的具有 95%保证率的抗压强度。有 C15-C80 共 14 个强度等级。4、在单向应力作用下，影响混凝土立方体抗压强度的因素有哪些答：水泥强度等级，水灰比（主要因素）骨料的性质、级配，养护温度、湿度、龄期，试件的尺寸、形状、试验方法以及加载速率。（1）试验方法：如果试件上下表面涂抹一些润滑剂，这时没有“套箍作用”的影响，测的强度降低;加载速度越快，测定强度越高。（环箍效应）（2）试件的大小和形状：试件的尺寸越小，测得的抗压强度值越大。立方体试件比棱柱试件测得的抗压强度值大（尺寸效应）（3）加载速率：加载速率快，测得的抗压强度值较大（应变滞后应力）5、何谓混凝土的徐变？影响混凝土徐变因素有哪些？答：徐变：混凝土在荷载不变的情况下，变形随荷载持续时间的增长而增大。影响因素：内在因素：要减小徐变，就应该尽量减少水泥用量，减小水灰比，增加骨料所占体积及刚度（对水泥石约束作用越大）；环境影响：高温高湿蒸汽养护能促使水泥充分进行水化作用，减小徐变。加载后环境温度较低而湿度较高体表比越大，则会减小徐变；应力条件：混凝土加载龄期越早徐变越大。6、在复合应力的条件下混...
