自控仪表安装施工方案

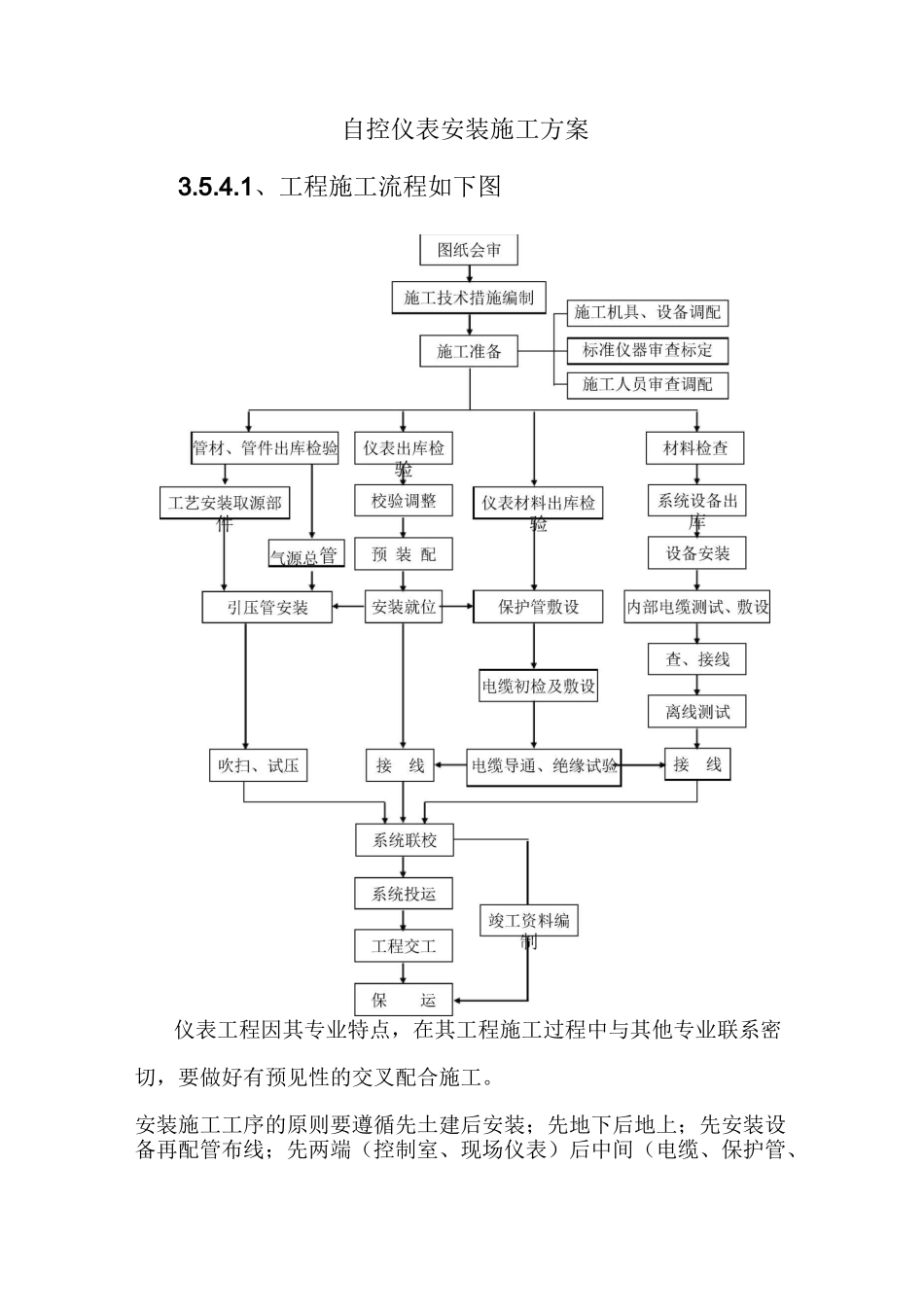

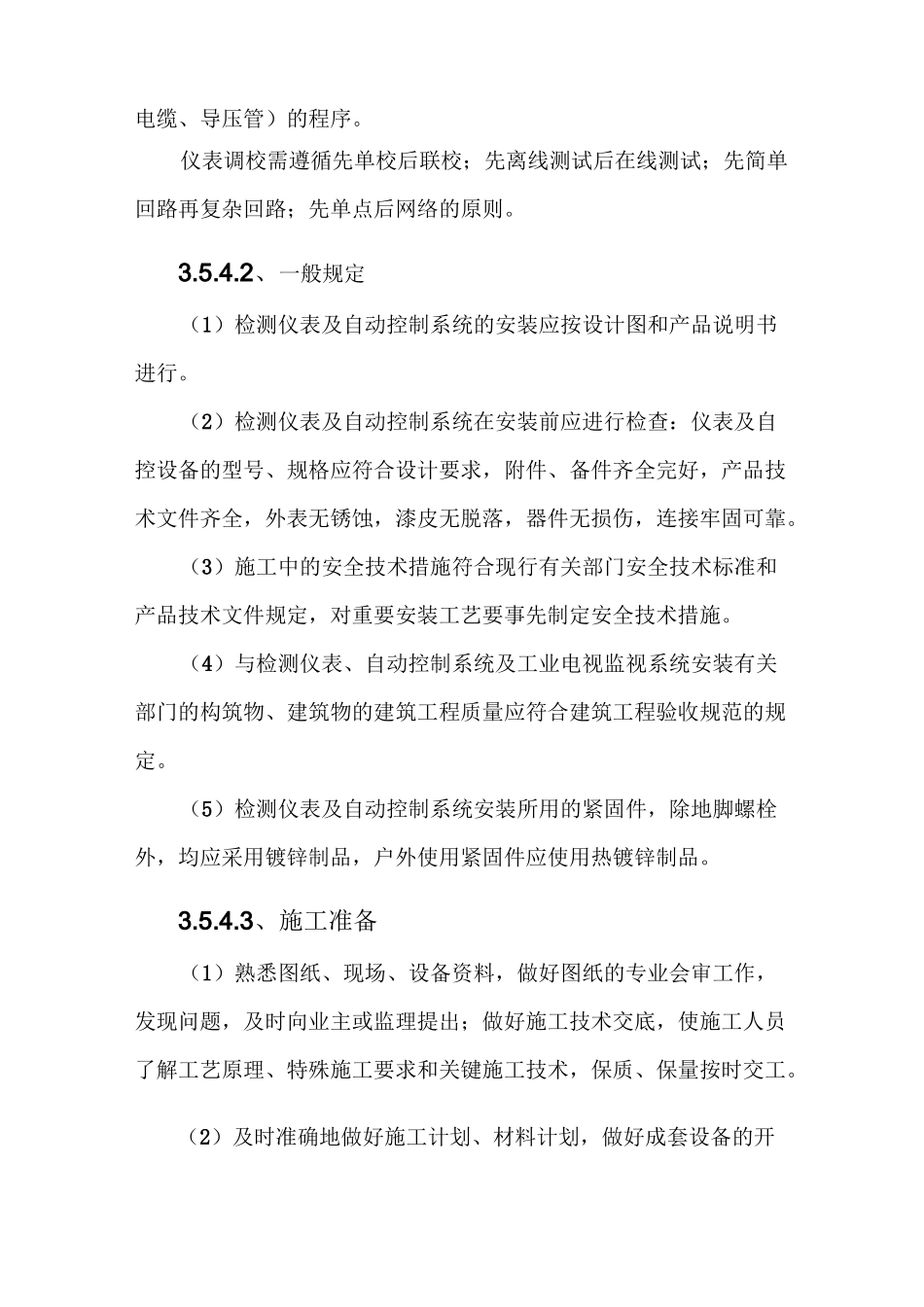

自控仪表安装施工方案3.5.4.1、工程施工流程如下图仪表工程因其专业特点，在其工程施工过程中与其他专业联系密切，要做好有预见性的交叉配合施工。安装施工工序的原则要遵循先土建后安装；先地下后地上；先安装设备再配管布线；先两端（控制室、现场仪表）后中间（电缆、保护管、电缆、导压管）的程序。仪表调校需遵循先单校后联校；先离线测试后在线测试；先简单回路再复杂回路；先单点后网络的原则。3.5.4.2、一般规定（1）检测仪表及自动控制系统的安装应按设计图和产品说明书进行。（2）检测仪表及自动控制系统在安装前应进行检查：仪表及自控设备的型号、规格应符合设计要求，附件、备件齐全完好，产品技术文件齐全，外表无锈蚀，漆皮无脱落，器件无损伤，连接牢固可靠。（3）施工中的安全技术措施符合现行有关部门安全技术标准和产品技术文件规定，对重要安装工艺要事先制定安全技术措施。（4）与检测仪表、自动控制系统及工业电视监视系统安装有关部门的构筑物、建筑物的建筑工程质量应符合建筑工程验收规范的规定。（5）检测仪表及自动控制系统安装所用的紧固件，除地脚螺栓外，均应采用镀锌制品，户外使用紧固件应使用热镀锌制品。3.5.4.3、施工准备（1）熟悉图纸、现场、设备资料，做好图纸的专业会审工作，发现问题，及时向业主或监理提出；做好施工技术交底，使施工人员了解工艺原理、特殊施工要求和关键施工技术，保质、保量按时交工。（2）及时准确地做好施工计划、材料计划，做好成套设备的开箱检查，做好管材与管件、现场仪表及电缆的出库检查，并及时填写设备开箱检查记录。（3）对进厂的仪表设备及材料要及时向监理报验，对不合格的材料严禁入厂；（4）配合土建完成专业内各种基础的制作，各种孔洞的预留，配合工艺做好各种管嘴的定位和流量计的安装工作。3.5.4.4、施工要求1）必须具有检测仪表及自动控制系统安装资质证书。2）检测仪表及自动控制系统安装，应与监理工程师协调做好与其他专业施工的配合工作，避免相互冲突、干扰、延误工期。3）施工中，防止仪表设备损伤或损坏，提供保护措施，按生产厂商的要求进行贮存，在施工中对仪表设备提供防物理损伤和防污染保护。做到文明施工，安装完毕后，应及时清理现场，并对仪表设备表面的划痕进行修补，恢复原状。4）施工中，检测仪表及自动控制设备安装尺寸与土建尺寸或预埋预留发生冲突时，应书面通知工程师，服从工程师的调整、修改。未经工程师同意，不得在构筑物、建筑物表面...
