过河顶管施工专项方案

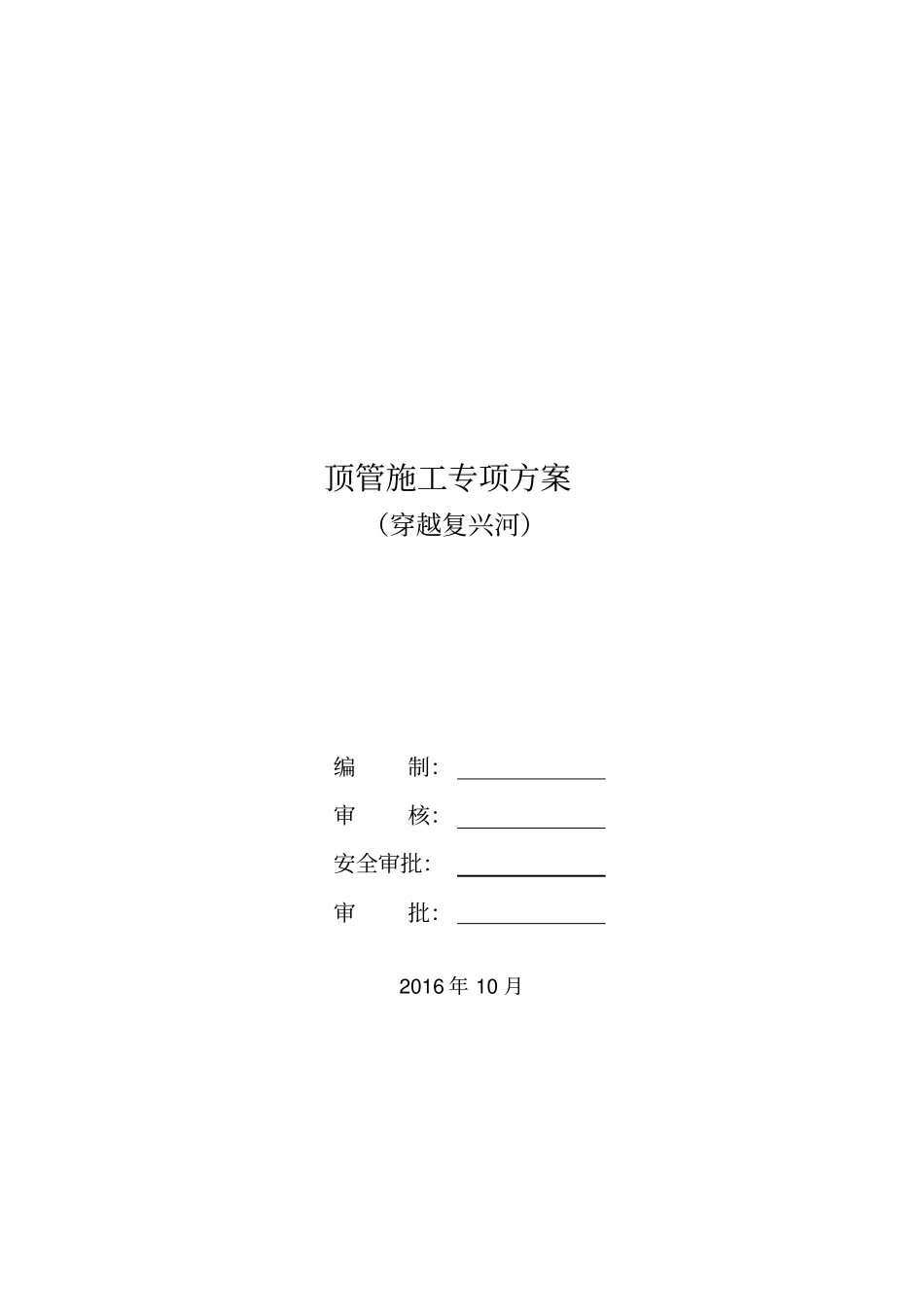

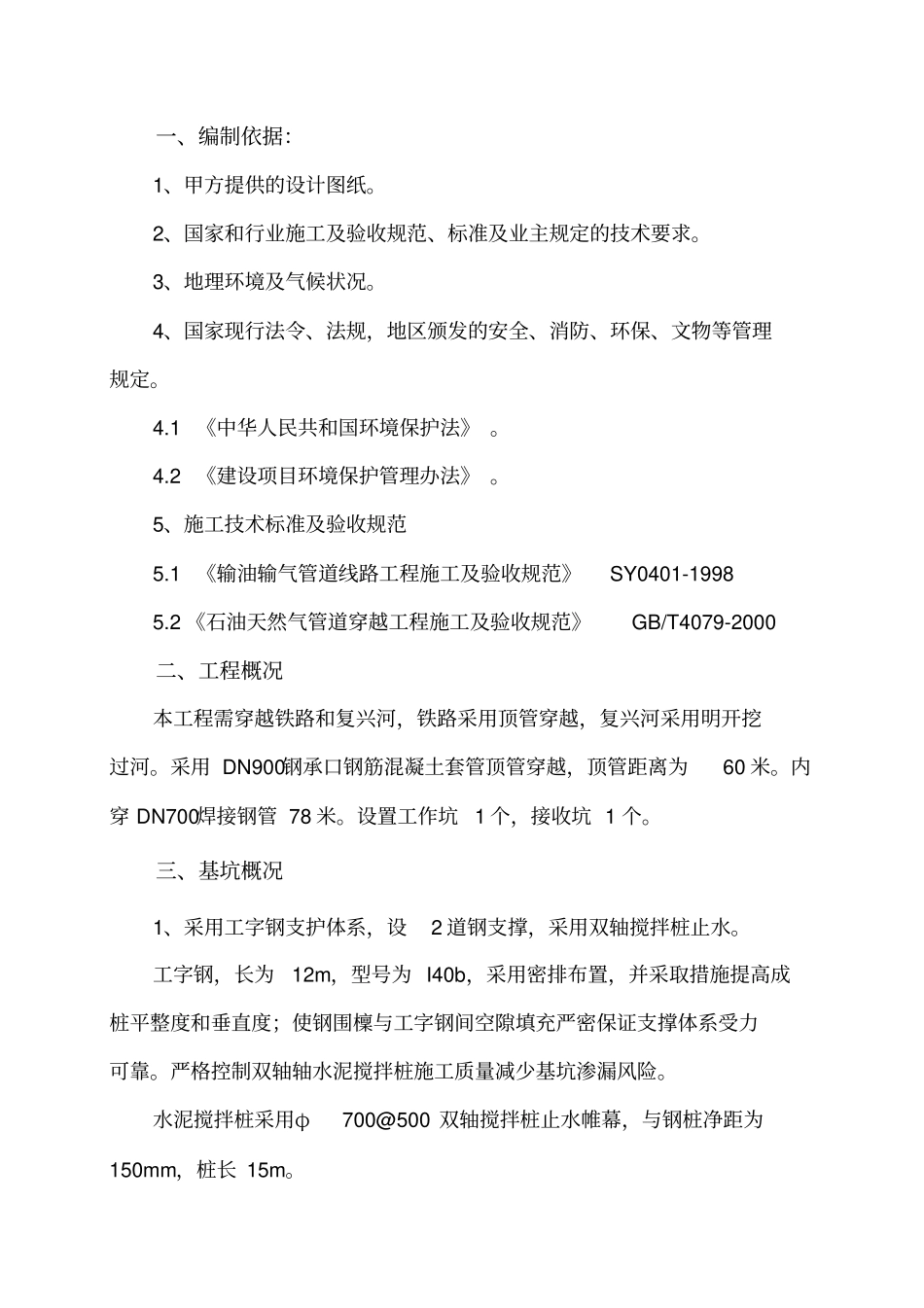

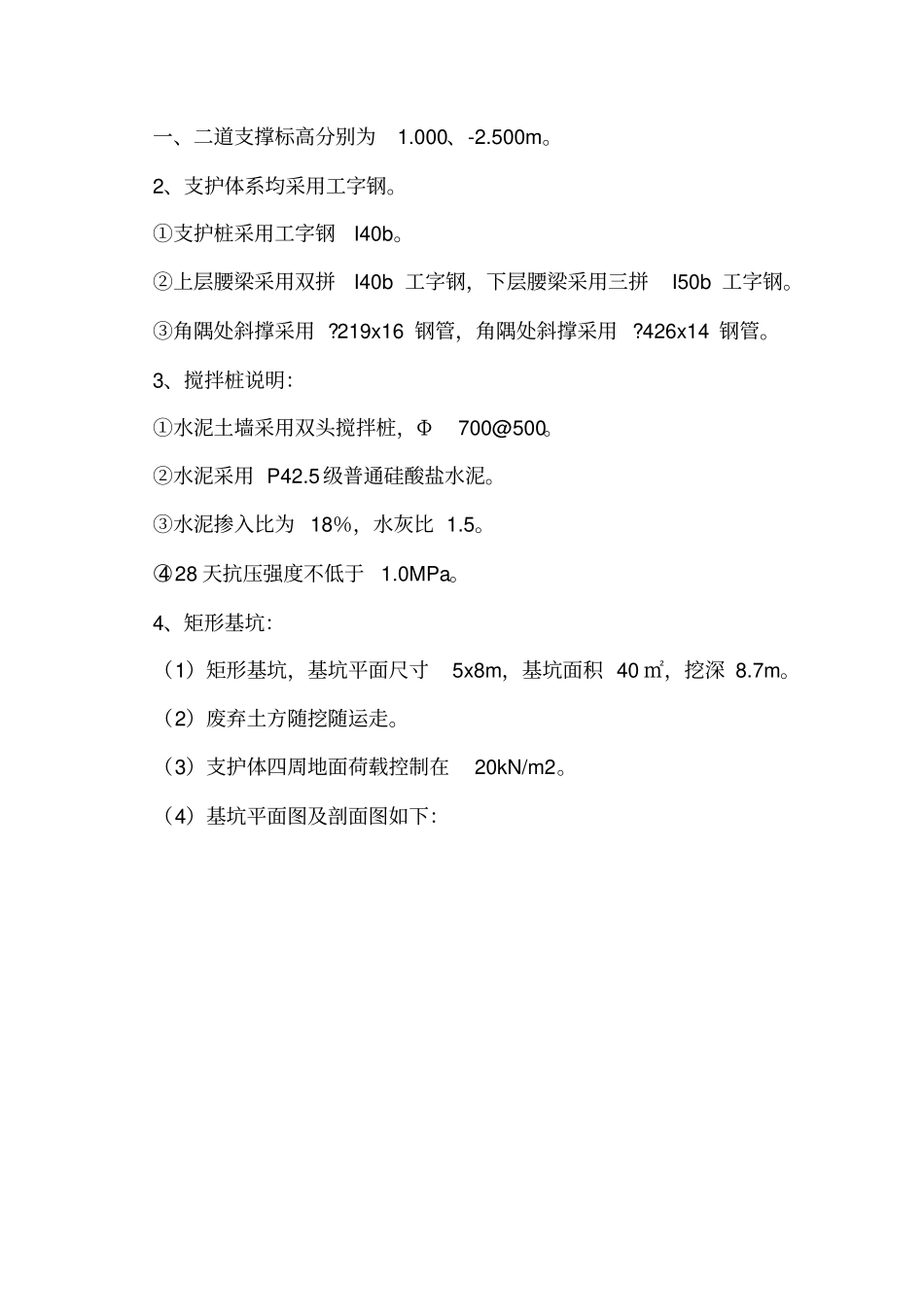

顶管施工专项方案（穿越复兴河）编制：审核：安全审批：审批：2016 年 10 月一、编制依据：1、甲方提供的设计图纸。2、国家和行业施工及验收规范、标准及业主规定的技术要求。3、地理环境及气候状况。4、国家现行法令、法规，地区颁发的安全、消防、环保、文物等管理规定。4.1 《中华人民共和国环境保护法》 。4.2 《建设项目环境保护管理办法》 。5、施工技术标准及验收规范5.1 《输油输气管道线路工程施工及验收规范》SY0401-1998 5.2 《石油天然气管道穿越工程施工及验收规范》 GB/T4079-2000 二、工程概况本工程需穿越铁路和复兴河，铁路采用顶管穿越，复兴河采用明开挖过河。采用 DN900钢承口钢筋混凝土套管顶管穿越，顶管距离为60 米。内穿 DN700焊接钢管 78 米。设置工作坑1 个，接收坑 1 个。三、基坑概况1、采用工字钢支护体系，设2 道钢支撑，采用双轴搅拌桩止水。工字钢，长为12m，型号为 I40b，采用密排布置，并采取措施提高成桩平整度和垂直度；使钢围檁与工字钢间空隙填充严密保证支撑体系受力可靠。严格控制双轴轴水泥搅拌桩施工质量减少基坑渗漏风险。水泥搅拌桩采用φ700@500 双轴搅拌桩止水帷幕，与钢桩净距为150mm，桩长 15m。一、二道支撑标高分别为1.000、-2.500m。2、支护体系均采用工字钢。①支护桩采用工字钢I40b。②上层腰梁采用双拼I40b 工字钢，下层腰梁采用三拼I50b 工字钢。③角隅处斜撑采用 ?219x16 钢管，角隅处斜撑采用 ?426x14 钢管。3、搅拌桩说明：①水泥土墙采用双头搅拌桩，Φ700@500。②水泥采用 P42.5级普通硅酸盐水泥。③水泥掺入比为 18％，水灰比 1.5。○4 28 天抗压强度不低于1.0MPa。4、矩形基坑：（1）矩形基坑，基坑平面尺寸5x8m，基坑面积 40 ㎡，挖深 8.7m。（2）废弃土方随挖随运走。（3）支护体四周地面荷载控制在20kN/m2。（4）基坑平面图及剖面图如下：基坑平面图基坑剖面图基坑平面布置图四、施工设备配置主要施工设备配置一览表机械或设备名称型号规格数量（台）国别产地用于施工部位泥水平衡顶管机D900mm 1 中国顶管汽车吊中联 50t 1 中国管材吊装汽车吊中联 25t 3 中国其它吊装发电机三菱 S6A3（200KW ）4 日本动力输送主顶油缸JPT220 吨24 中国顶力提供注浆泵柱塞式电机4KW 4 中国顶管注浆水准仪DSZ3 自动安平4 中国施工测量激光经纬仪DJJ2 4 中国施工测量顶管机头选用 NPD900型泥水平衡顶管掘进机， 机头配备激光导向系统...
