运算放大器的参数选择

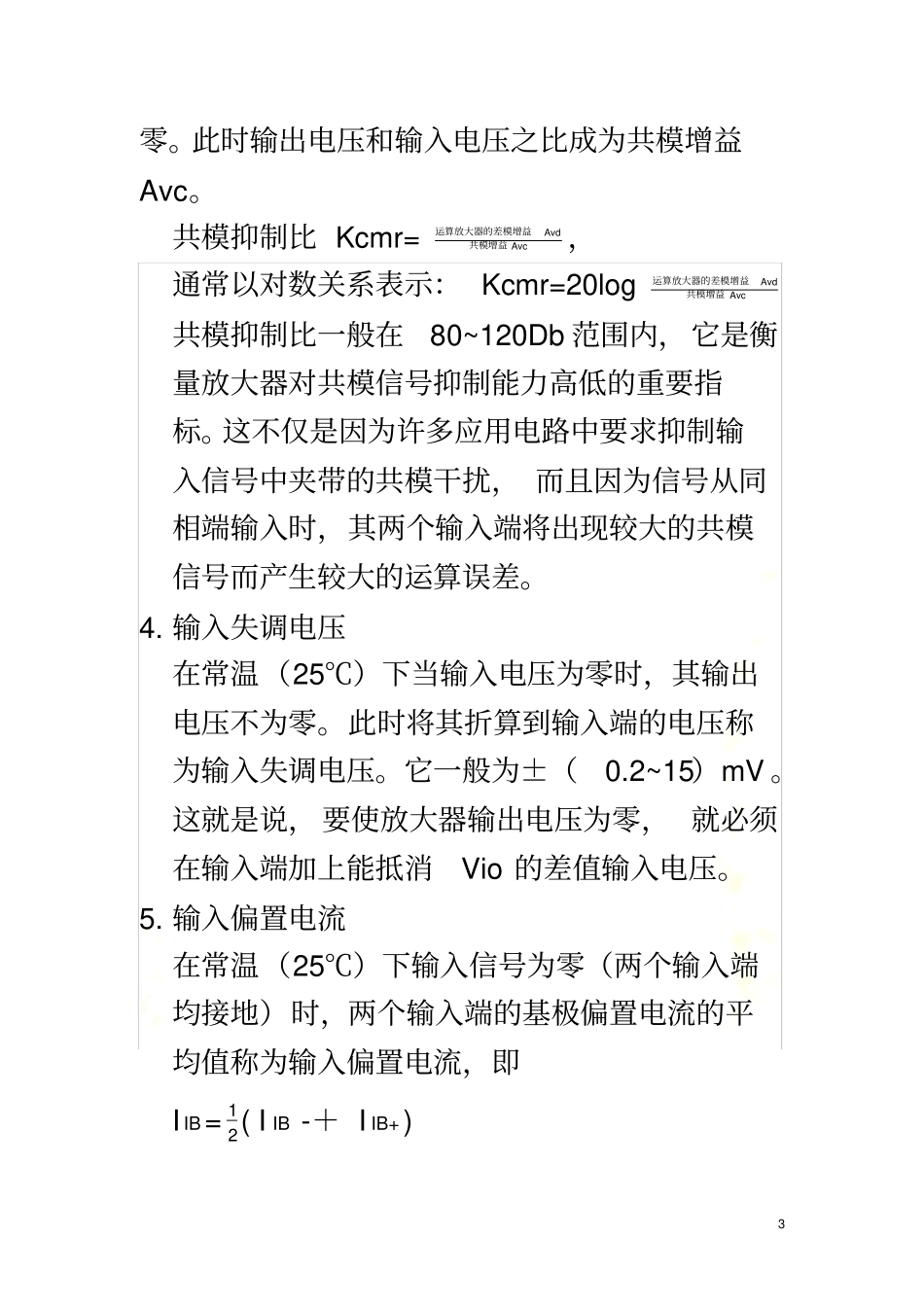

运算放大器的参数选择2 运算放大器的参数指标1. 开环电压增益 Avd 开环电压增益 （差模增益） 为运算放大器处于开环状态下，对小于200Hz 的交流输入信号的放大倍数，即输出电压与输入差模电压之比。它一般为104~106，因此它在电路分析时可以认为无穷大。2. 闭环增益 A F闭环增益是运算放大器闭环应用时的电压放大倍数，其大小与放大电路的形式有关，与放大器本身的参数几乎无关， 只取决于输入电组和反馈电阻值的大小。反相比例放大器，其增益为A F=－RIRF3. 共模增益 Avc 和共模抑制比当两个输入端同时加上频率小于200Hz 的电压信号 Vic 时，在理想情况下，其输出电压应为零。但由于实际上内部电路失配而输出电压不为3 零。此时输出电压和输入电压之比成为共模增益Avc。共模抑制比 Kcmr=AvcAvd共模增益运算放大器的差模增益，通常以对数关系表示： Kcmr=20logAvcAvd共模增益运算放大器的差模增益共模抑制比一般在80~120Db 范围内，它是衡量放大器对共模信号抑制能力高低的重要指标。这不仅是因为许多应用电路中要求抑制输入信号中夹带的共模干扰， 而且因为信号从同相端输入时，其两个输入端将出现较大的共模信号而产生较大的运算误差。4. 输入失调电压在常温（25℃）下当输入电压为零时，其输出电压不为零。此时将其折算到输入端的电压称为输入失调电压。它一般为±（0.2~15）mV 。这就是说， 要使放大器输出电压为零， 就必须在输入端加上能抵消Vio 的差值输入电压。5. 输入偏置电流在常温（25℃）下输入信号为零（两个输入端均接地）时，两个输入端的基极偏置电流的平均值称为输入偏置电流，即I IB= 21( I IB -＋ I IB+) 4 它一般在 10nA~1uA 的范围内，随温度的升高而下降，是反映放大器动态输入电阻大小的重要参数。6. 输入失调电流 I IO输入失调电流可表示为I IO=︱IIB -－ I IB+ ∣在双极晶体管输入级运算放大器中，I IO 约为（0.2~0.1）I IB -或（ 0.2~0.1）I IB+。当 I IO 流过信号源内阻时， 产生输入失调电压。 而且它也是温度的函数。7. 差模输入电阻 RID在一般应用电路中， 输入阻抗是指差模输入电阻 RID。它一般为100KΩ ~1M Ω ，高输入阻抗运算放大器的差模输入电阻可达1013Ω 。8. 温度漂移输入失调电压、输入失调电流和输入偏置电流等参数均随温度、 时间和电源等外界条件的变化而变化。其中输入偏置电流的变化是造成放大器温度漂移的主要原因。 对于双...
