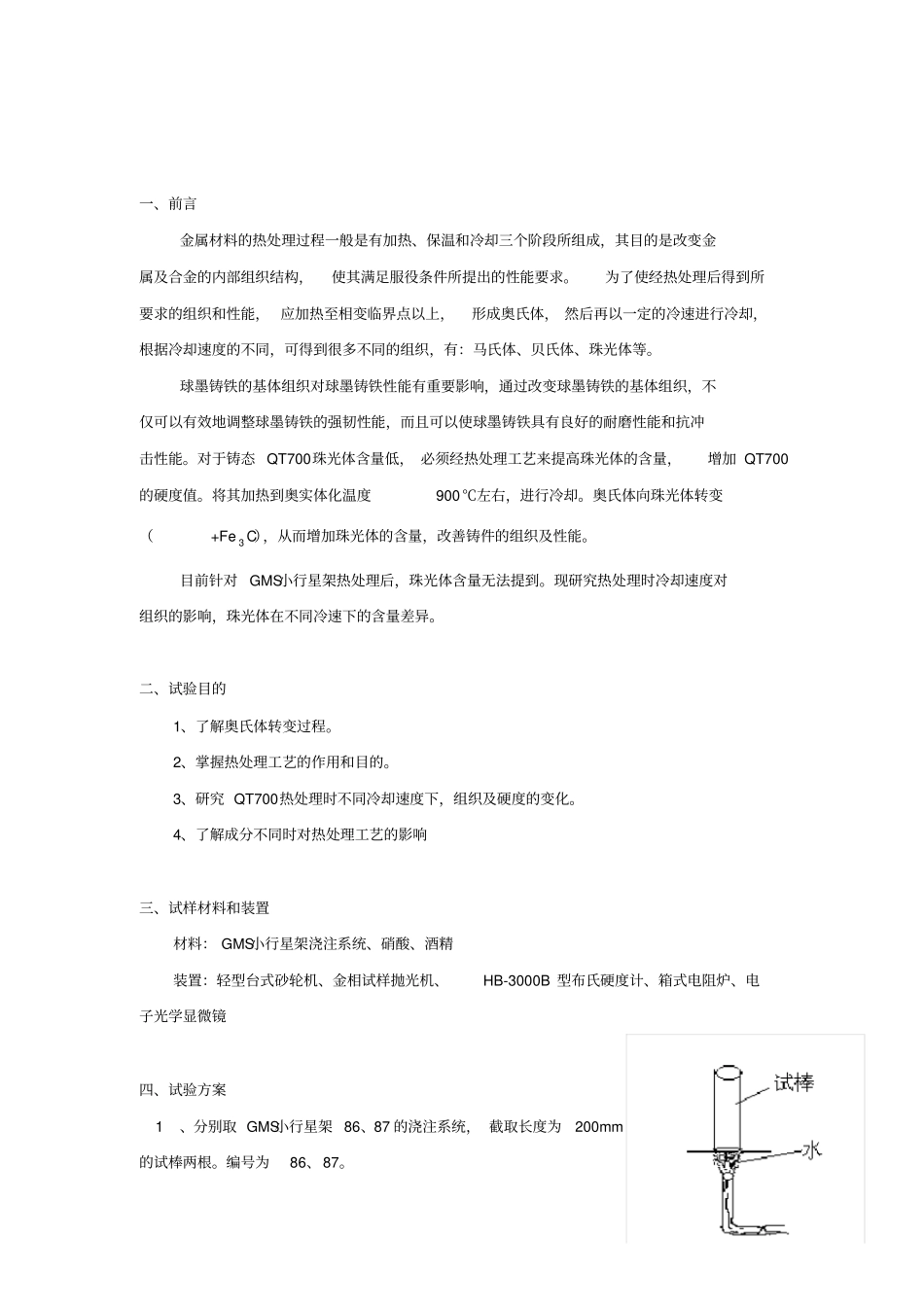

实验报告连续冷却对QT700组织及硬度的影响技术一部 2009年 8 月 3 日一、前言金属材料的热处理过程一般是有加热、保温和冷却三个阶段所组成，其目的是改变金属及合金的内部组织结构，使其满足服役条件所提出的性能要求。为了使经热处理后得到所要求的组织和性能， 应加热至相变临界点以上，形成奥氏体， 然后再以一定的冷速进行冷却，根据冷却速度的不同，可得到很多不同的组织，有：马氏体、贝氏体、珠光体等。球墨铸铁的基体组织对球墨铸铁性能有重要影响，通过改变球墨铸铁的基体组织，不仅可以有效地调整球墨铸铁的强韧性能，而且可以使球墨铸铁具有良好的耐磨性能和抗冲击性能。对于铸态 QT700珠光体含量低， 必须经热处理工艺来提高珠光体的含量，增加 QT700的硬度值。将其加热到奥实体化温度900℃左右，进行冷却。奥氏体向珠光体转变（+Fe 3 C），从而增加珠光体的含量，改善铸件的组织及性能。目前针对 GMS小行星架热处理后，珠光体含量无法提到。现研究热处理时冷却速度对组织的影响，珠光体在不同冷速下的含量差异。二、试验目的1、了解奥氏体转变过程。2、掌握热处理工艺的作用和目的。3、研究 QT700热处理时不同冷却速度下，组织及硬度的变化。4、了解成分不同时对热处理工艺的影响三、试样材料和装置材料： GMS小行星架浇注系统、硝酸、酒精装置：轻型台式砂轮机、金相试样抛光机、HB-3000B 型布氏硬度计、箱式电阻炉、电子光学显微镜四、试验方案 1、分别取 GMS小行星架 86、87 的浇注系统， 截取长度为200mm的试棒两根。编号为86、87。2、将取好的试棒置于马弗炉中加热到900℃，并保温1 小时。3、把加热的试棒进行底端淬火，即下端用水冲，如右图。时间约7 分钟，致使温度降到约 400℃左右。4、将冷却的试棒86、87，分别在淬火的那段（底端）加工长15mm、直径 30mm的圆柱形试样，从底端依次编好号为1、2、3、4、5、6 号。每个试样在靠近底端的那个面进行硬度测量和金相观察。五、原始数据：硬度及成分、金相组织1、硬度及成分（%）序号硬度HBCSiMnPSCrAlCuTiMg862233.582.060.3110.0270.0090.0200.0130.4630.0210.045872073.572.600.3150.0250.0080.0220.0190.3110.0220.0372、金相组织8687从金相照片来看，他们的原始组织珠光体含量差不多，但硬度值有点差异，86 的硬度值大了不少，从成分来看，86 中的铜要高了一些，分析铜对组织及球化的影响，可判断是铜的作用使得他们的原始硬度存在一定的差异。...
