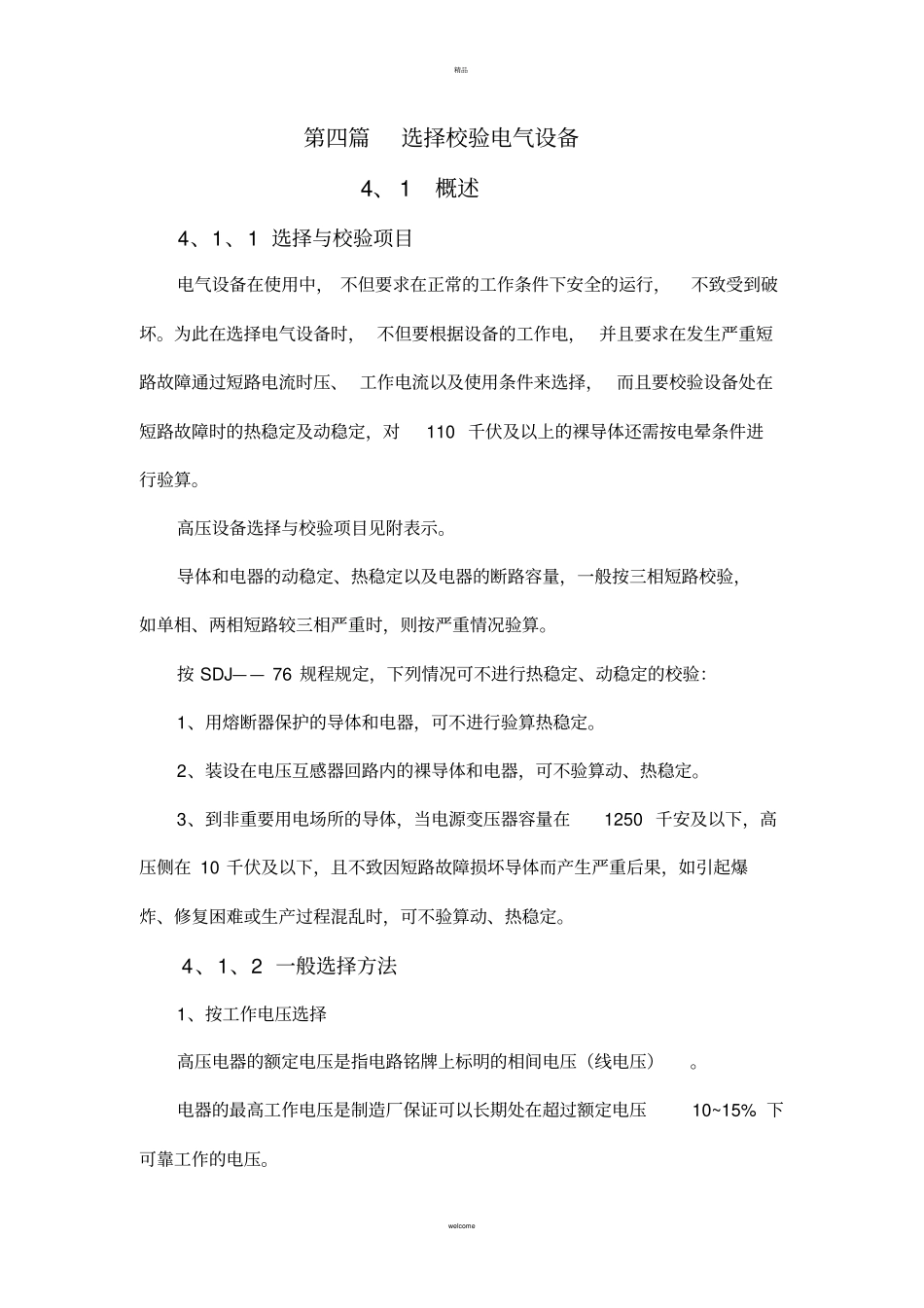

精品welcome 第四篇选择校验电气设备4、 1概述4、1、1 选择与校验项目电气设备在使用中， 不但要求在正常的工作条件下安全的运行，不致受到破坏。为此在选择电气设备时， 不但要根据设备的工作电， 并且要求在发生严重短路故障通过短路电流时压、 工作电流以及使用条件来选择， 而且要校验设备处在短路故障时的热稳定及动稳定，对110 千伏及以上的裸导体还需按电晕条件进行验算。高压设备选择与校验项目见附表示。导体和电器的动稳定、热稳定以及电器的断路容量，一般按三相短路校验，如单相、两相短路较三相严重时，则按严重情况验算。按 SDJ—— 76 规程规定，下列情况可不进行热稳定、动稳定的校验：1、用熔断器保护的导体和电器，可不进行验算热稳定。2、装设在电压互感器回路内的裸导体和电器，可不验算动、热稳定。3、到非重要用电场所的导体，当电源变压器容量在1250 千安及以下，高压侧在 10 千伏及以下，且不致因短路故障损坏导体而产生严重后果，如引起爆炸、修复困难或生产过程混乱时，可不验算动、热稳定。4、1、2 一般选择方法1、按工作电压选择高压电器的额定电压是指电路铭牌上标明的相间电压（线电压）。电器的最高工作电压是制造厂保证可以长期处在超过额定电压10~15% 下可靠工作的电压。精品welcome 选择电器时，应选电器的最高工作电压不小于装置正常运行的工作电压即：（1.1～1.5 ）UN ≥Un式中电器的额定电压；装置正常运行的工作电压。注意：对充有石英砂的熔断器， 不能用于额定电压高于或低于熔断器额定电压的电网中，例如110 千伏的熔断器不能用于6 千伏的电网中。2、按工作电流选择电器的额定电流是指在实际温度不超过电器计算温度θ 0 的条件下，电器所能允许长期连续通过的最大工作电流。这时电器所有部分的发热温度都不超过允许值。在选择电器时，必须使电器的额定电流不小于电器所在电流中的最大正常工作电流，即：IN ≥In式中 IN ——电器的额定电流；In——电器所在电路中的最大正常工作电流（应考虑电路可能的持续过负荷）。若电器在高于θ 0 的环境温度但不超过 +60 。C 下工作时，其允许工作电流IX 应小于额定电流使用， IX 可由下式决定：IX= I N0nxn式中 θn——电器正常允许发热温度。θx——实际环境温度。精品welcome θ0——计算温度。若电器在最高环境温度低于θ 0 工作时，则电器的允许工作电流可略增大，每低于计算温度θ0 一度，高压电器的允许工作电流...
