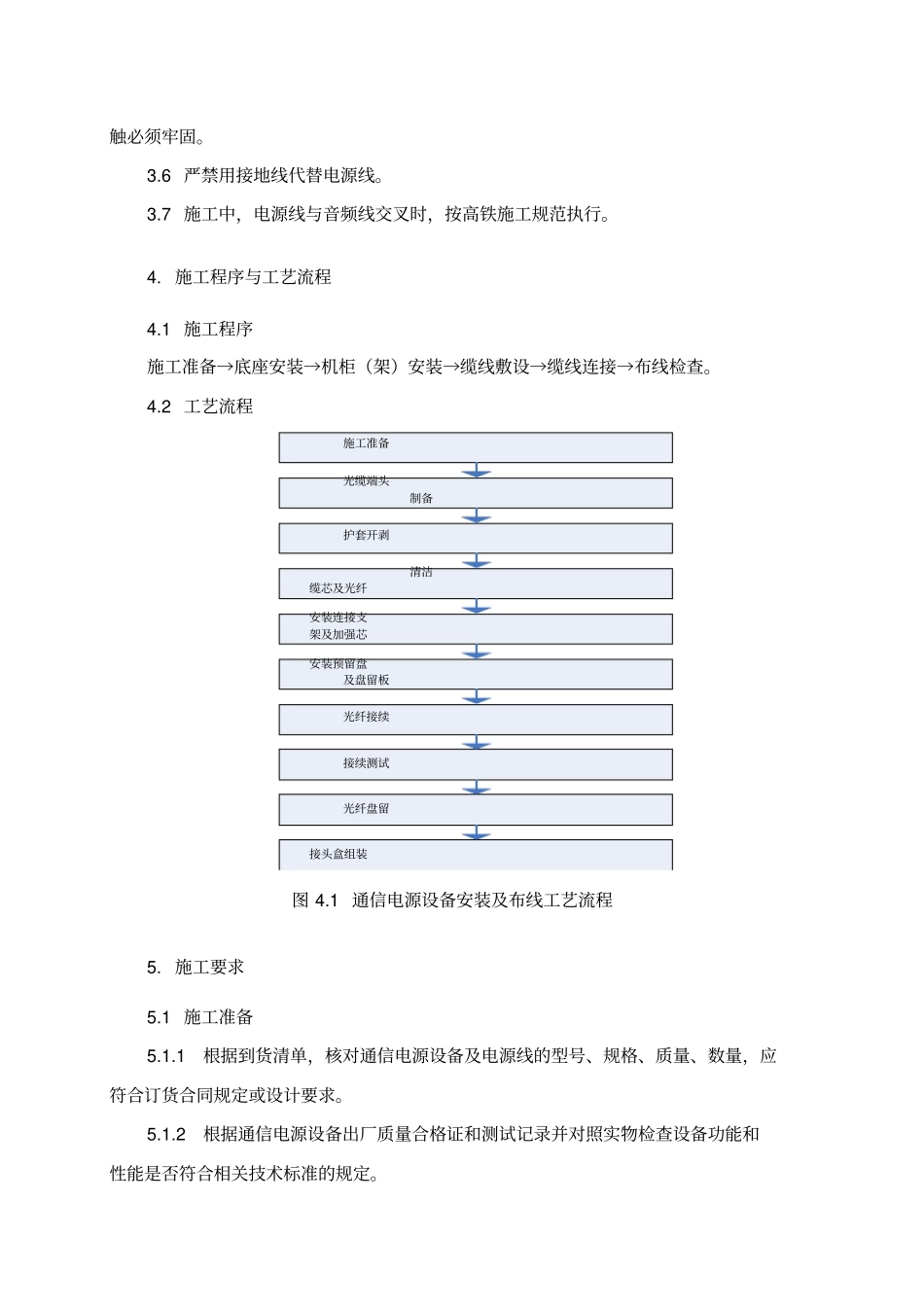

** 通信工程编号: 07 通信电源作业指导书单位 : 编制 : 审核 : 批准 : 2015 年 10 月 27 日发布 2015 年 10 月 28 日执行** 通信工程通信电源作业指导书1. 适用范围及编制依据1.1 适用范围适用于新建调度所通信工程通信电源设备安装及布线施工。2. 作业准备2.1 内业技术准备在开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸,澄清有关技术问题,熟悉规范和技术标准。制定施工安全保证措施,提出应急预案。对施工人员进行技术交底,对参加施工人员进行上岗前技术培训,考核合格后持证上岗。2.2 外业技术准备根据施工图纸提供的平面布置图进行现场复测,确定图纸所给设备安装位置是否相符,并在图纸上做好标记;根据施工图纸提供的电源线敷设径路进行现场复测,确定图纸所给电源线长度、径路、防护是否相符,并在图纸上做好标记。检查设备房屋建筑状况包括建筑装修(地面、吊顶、门窗、空调、照明等)、温、湿度、承重以及室内预留管、孔、槽等条件是否具备设备安装及布线的条件。3. 技术要求3.1 机柜(架)的安装应端正牢固,垂直偏差不应大于机架高度的1‰,较高机柜(架)应采用膨胀螺栓对地加固;机柜(架)背面和侧面距离墙的净距不应小于800mm。3.2 电缆布放应符合图纸规定;设备信号线与电源线宜分道布放;若必须在同一走道,间距应大于 50mm。3.3 交、直流电源配线应分开布放,不应绑在同一线束内。3.4 电源配线中间不得有接头。3.5 直流电源线必须以线色区别正、负极性,直流电源正负极严禁错接与短路,接触必须牢固。3.6 严禁用接地线代替电源线。3.7 施工中,电源线与音频线交叉时,按高铁施工规范执行。4. 施工程序与工艺流程4.1 施工程序施工准备→底座安装→机柜(架)安装→缆线敷设→缆线连接→布线检查。4.2 工艺流程施工准备光缆端头制备护套开剥清洁缆芯及光纤安装连接支架及加强芯安装预留盘及盘留板光纤接续接续测试光纤盘留接头盒组装图 4.1 通信电源设备安装及布线工艺流程5. 施工要求5.1 施工准备5.1.1 根据到货清单,核对通信电源设备及电源线的型号、规格、质量、数量,应符合订货合同规定或设计要求。5.1.2 根据通信电源设备出厂质量合格证和测试记录并对照实物检查设备功能和性能是否符合相关技术标准的规定。5.1.3 根据电源线出厂质量合格证和测试记录并对照实物检查机械物理特性和电气特性是否符合相关技术标准的规定。5.1.4 根据施工图纸确定...
