通电导线在磁场中受到力的检测卷含答案

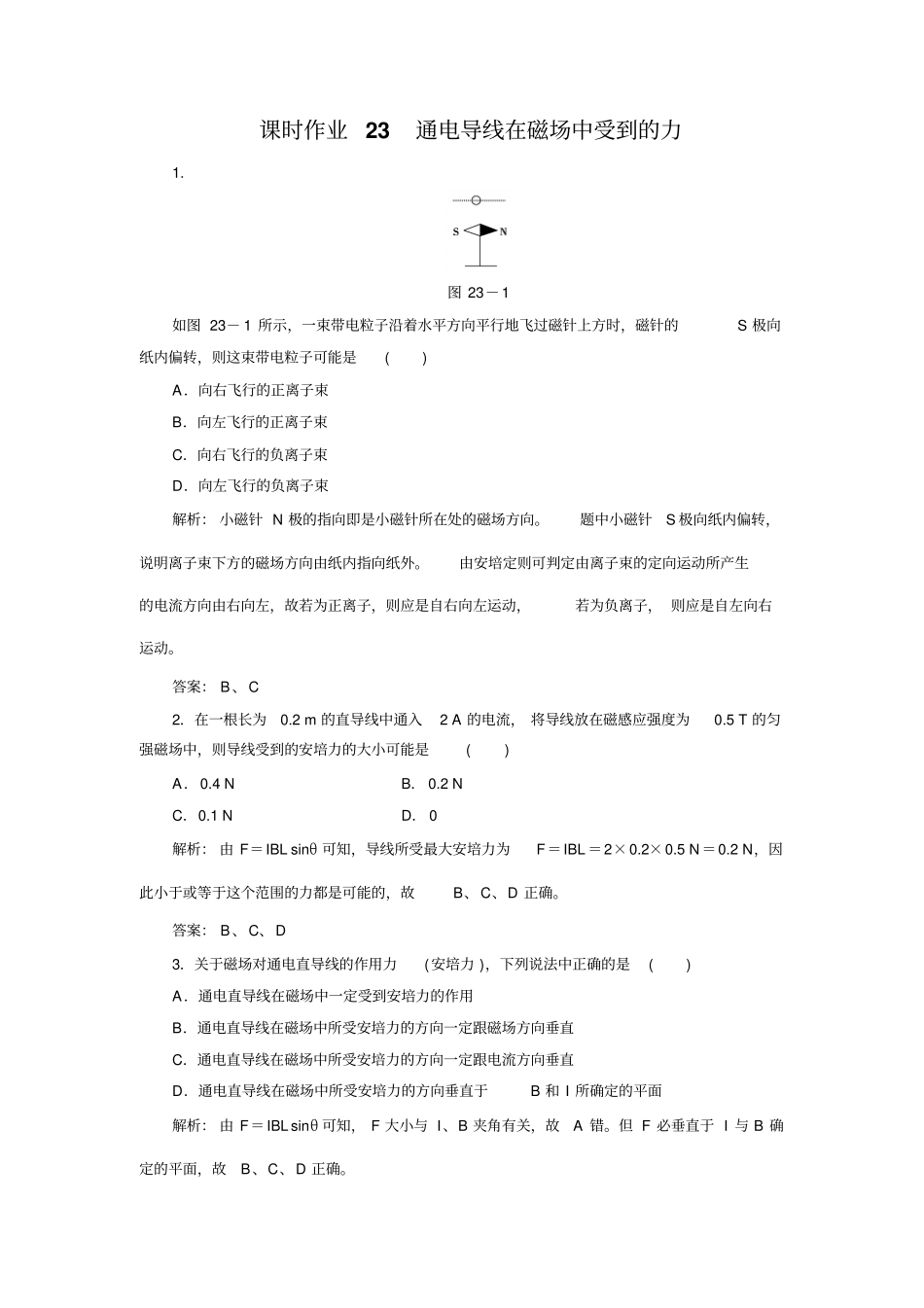

课时作业 23通电导线在磁场中受到的力1. 图 23－1 如图 23－ 1 所示，一束带电粒子沿着水平方向平行地飞过磁针上方时，磁针的S 极向纸内偏转，则这束带电粒子可能是() A．向右飞行的正离子束B．向左飞行的正离子束C．向右飞行的负离子束D．向左飞行的负离子束解析： 小磁针 N 极的指向即是小磁针所在处的磁场方向。题中小磁针S 极向纸内偏转，说明离子束下方的磁场方向由纸内指向纸外。由安培定则可判定由离子束的定向运动所产生的电流方向由右向左，故若为正离子，则应是自右向左运动，若为负离子， 则应是自左向右运动。答案： B、C 2．在一根长为0.2 m 的直导线中通入2 A 的电流， 将导线放在磁感应强度为0.5 T 的匀强磁场中，则导线受到的安培力的大小可能是() A．0.4 NB． 0.2 NC．0.1 ND． 0 解析： 由 F＝IBL sinθ 可知，导线所受最大安培力为F＝IBL ＝2×0.2×0.5 N＝0.2 N，因此小于或等于这个范围的力都是可能的，故B、C、D 正确。答案： B、C、D 3．关于磁场对通电直导线的作用力(安培力 )，下列说法中正确的是() A．通电直导线在磁场中一定受到安培力的作用B．通电直导线在磁场中所受安培力的方向一定跟磁场方向垂直C．通电直导线在磁场中所受安培力的方向一定跟电流方向垂直D．通电直导线在磁场中所受安培力的方向垂直于B 和 I 所确定的平面解析： 由 F＝IBL sinθ 可知， F 大小与 I、B 夹角有关，故A 错。但 F 必垂直于 I 与 B 确定的平面，故B、C、D 正确。答案： B、C、D 4．在如图所示的各图中，表示磁场方向、电流方向及导线受力方向的图示正确的是() 解析： 本题考查用左手定则判断安培力的方向。根据左手定则，四指指向电流方向，让磁感线垂直穿入手心，则大拇指所指的方向即是安培力的方向，只有A 符合左手定则，故正确答案为A 。答案： A 5. 图 23－2 通电矩形线框abcd 与无限长通电直导线MN 在同一平面内， 电流方向如图23－2 所示，ab 边与 MN 平行，关于MN 的磁场对线框的作用，下列叙述正确的是() A．线框有两条边所受的安培力方向相同B．线框有两条边所受的安培力大小相同C．线框所受的安培力的合力方向向左D．线框所受的安培力的合力方向向右解析： 由安培定则和左手定则可知bc 边和 ad 边所受安培力大小相同，方向相反，而ab 受到向右的安培力F ab，cd 边受到向左的安培力Fcd，且 F ab＞Fcd，故线框所受合力方向向右。...
