通辽盛发热电扩建工程2机组安装锅炉专业施工组织设计

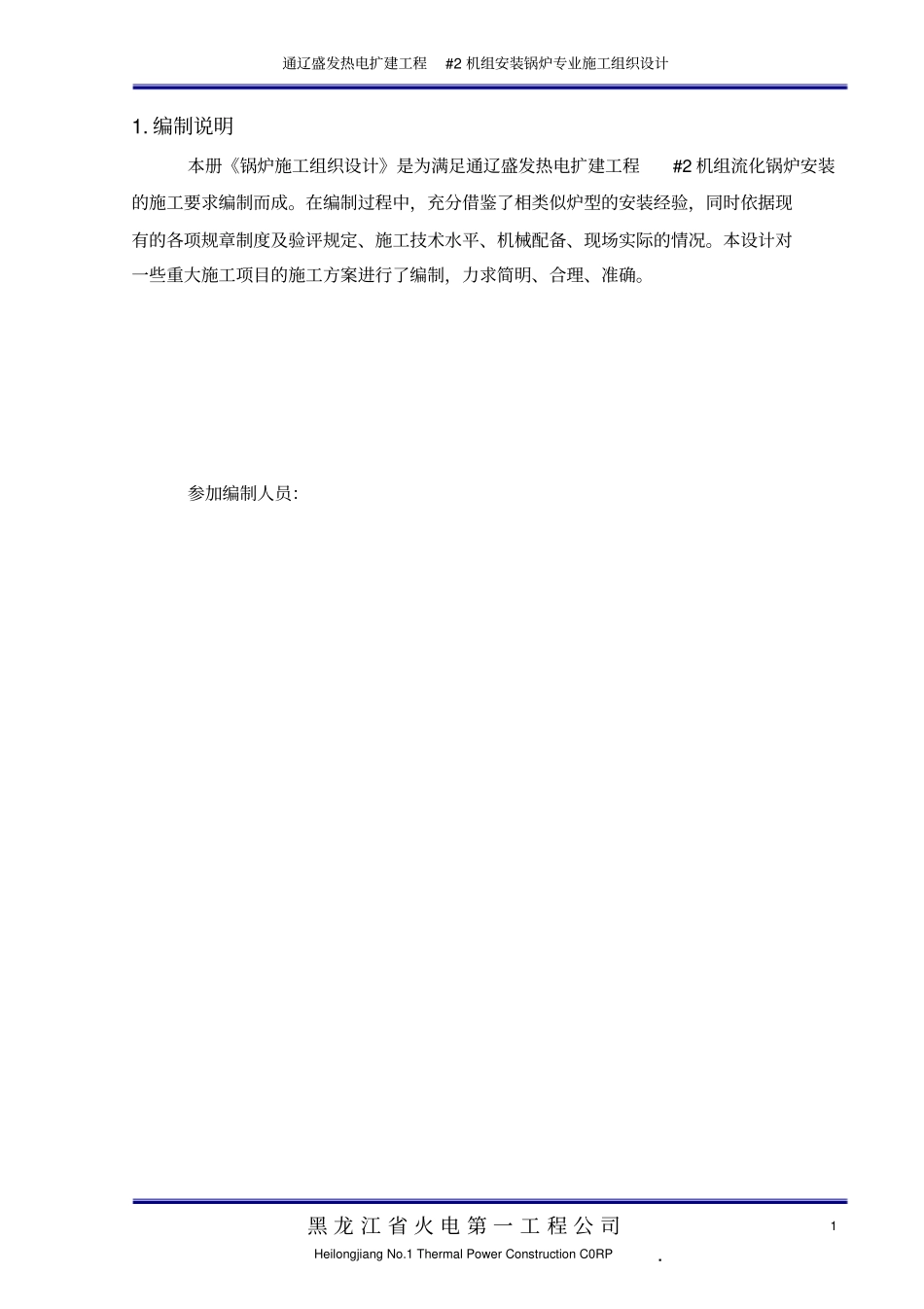

通辽盛发热电扩建工程2机组安装锅炉专业施工组织设计_第1页
1/35

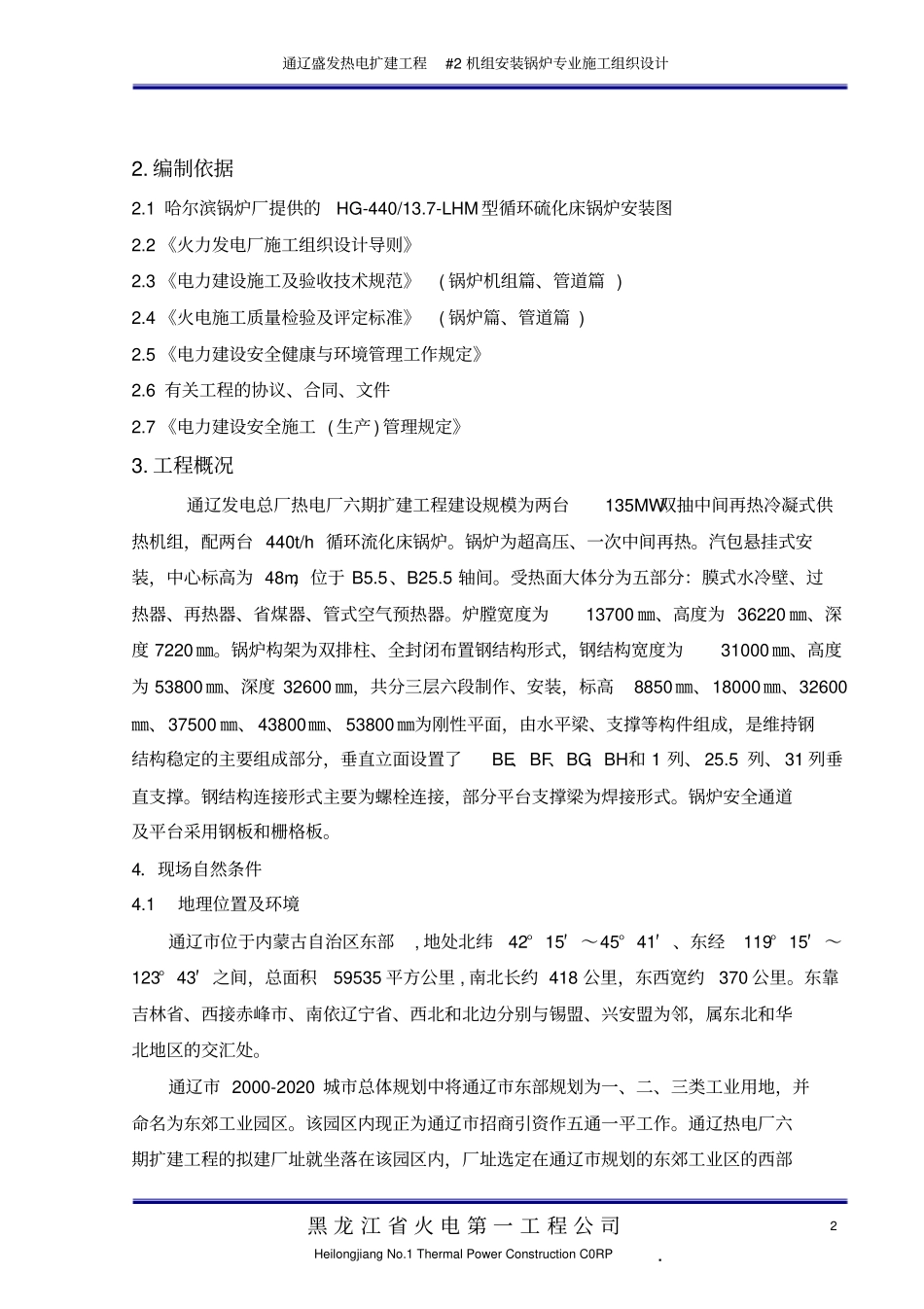

通辽盛发热电扩建工程2机组安装锅炉专业施工组织设计_第2页
2/35

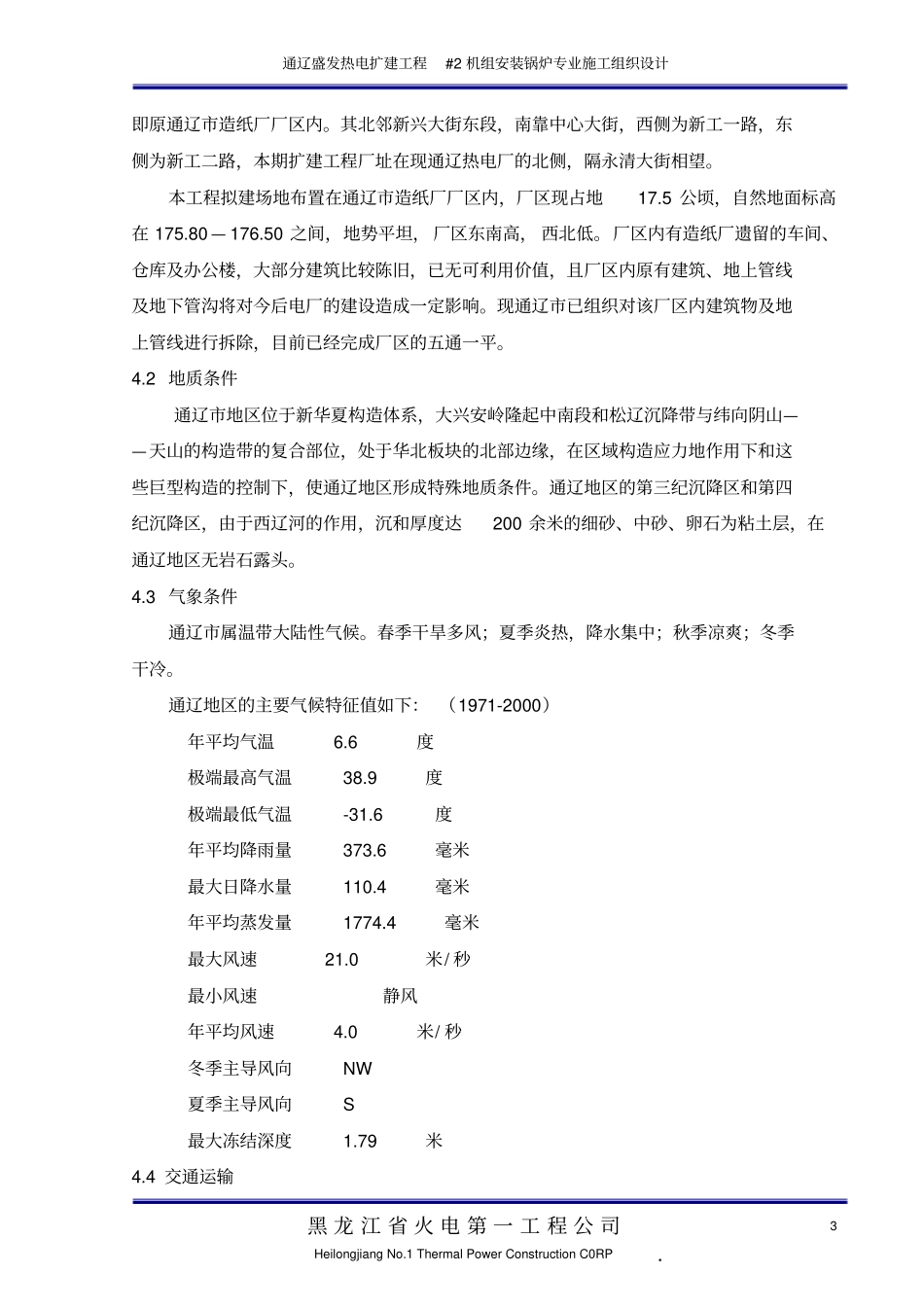

通辽盛发热电扩建工程2机组安装锅炉专业施工组织设计_第3页
3/35
通辽盛发热电扩建工程#2 机组安装锅炉专业施工组织设计黑 龙 江 省 火 电 第 一 工 程 公 司1Heilongjiang No.1 Thermal Power Construction C0RP.1. 编制说明本册《锅炉施工组织设计》是为满足通辽盛发热电扩建工程#2 机组流化锅炉安装的施工要求编制而成。在编制过程中,充分借鉴了相类似炉型的安装经验,同时依据现有的各项规章制度及验评规定、施工技术水平、机械配备、现场实际的情况。本设计对一些重大施工项目的施工方案进行了编制,力求简明、合理、准确。参加编制人员:通辽盛发热电扩建工程#2 机组安装锅炉专业施工组织设计黑 龙 江 省 火 电 第 一 工 程 公 司2Heilongjiang No.1 Thermal Power Construction C0RP.2. 编制依据2.1 哈尔滨锅炉厂提供的HG-440/13.7-LHM 型循环硫化床锅炉安装图2.2 《火力发电厂施工组织设计导则》2.3 《电力建设施工及验收技术规范》( 锅炉机组篇、管道篇 )2.4 《火电施工质量检验及评定标准》( 锅炉篇、管道篇 ) 2.5 《电力建设安全健康与环境管理工作规定》2.6 有关工程的协议、合同、文件2.7 《电力建设安全施工 ( 生产 ) 管理规定》3. 工程概况通辽发电总厂热电厂六期扩建工程建设规模为两台135MW双抽中间再热冷凝式供热机组,配两台 440t/h 循环流化床锅炉。锅炉为超高压、一次中间再热。汽包悬挂式安装,中心标高为 48m,位于 B5.5、B25.5 轴间。受热面大体分为五部分:膜式水冷壁、过热器、再热器、省煤器、管式空气预热器。炉膛宽度为13700 ㎜、高度为 36220 ㎜、深度 7220 ㎜。锅炉构架为双排柱、全封闭布置钢结构形式,钢结构宽度为31000 ㎜、高度为 53800 ㎜、深度 32600 ㎜,共分三层六段制作、安装,标高8850 ㎜、18000 ㎜、32600㎜、37500 ㎜、 43800㎜、 53800 ㎜为刚性平面,由水平梁、支撑等构件组成,是维持钢结构稳定的主要组成部分,垂直立面设置了BE、BF、BG、BH和 1 列、 25.5 列、 31 列垂直支撑。钢结构连接形式主要为螺栓连接,部分平台支撑梁为焊接形式。锅炉安全通道及平台采用钢板和栅格板。4.现场自然条件4.1 地理位置及环境通辽市位于内蒙古自治区东部, 地处北纬42° 15′ ~45° 41′ 、东经119° 15′ ~123° 43′ 之间,总面积59535 平方公里 , 南北长约 418 公里,东西宽约370 公里。东靠吉林省、西接赤峰市、南依辽宁省、西北和北边分别与锡盟、兴安盟为邻,属...
