通风与空调工程施工技术机电重点章节笔记

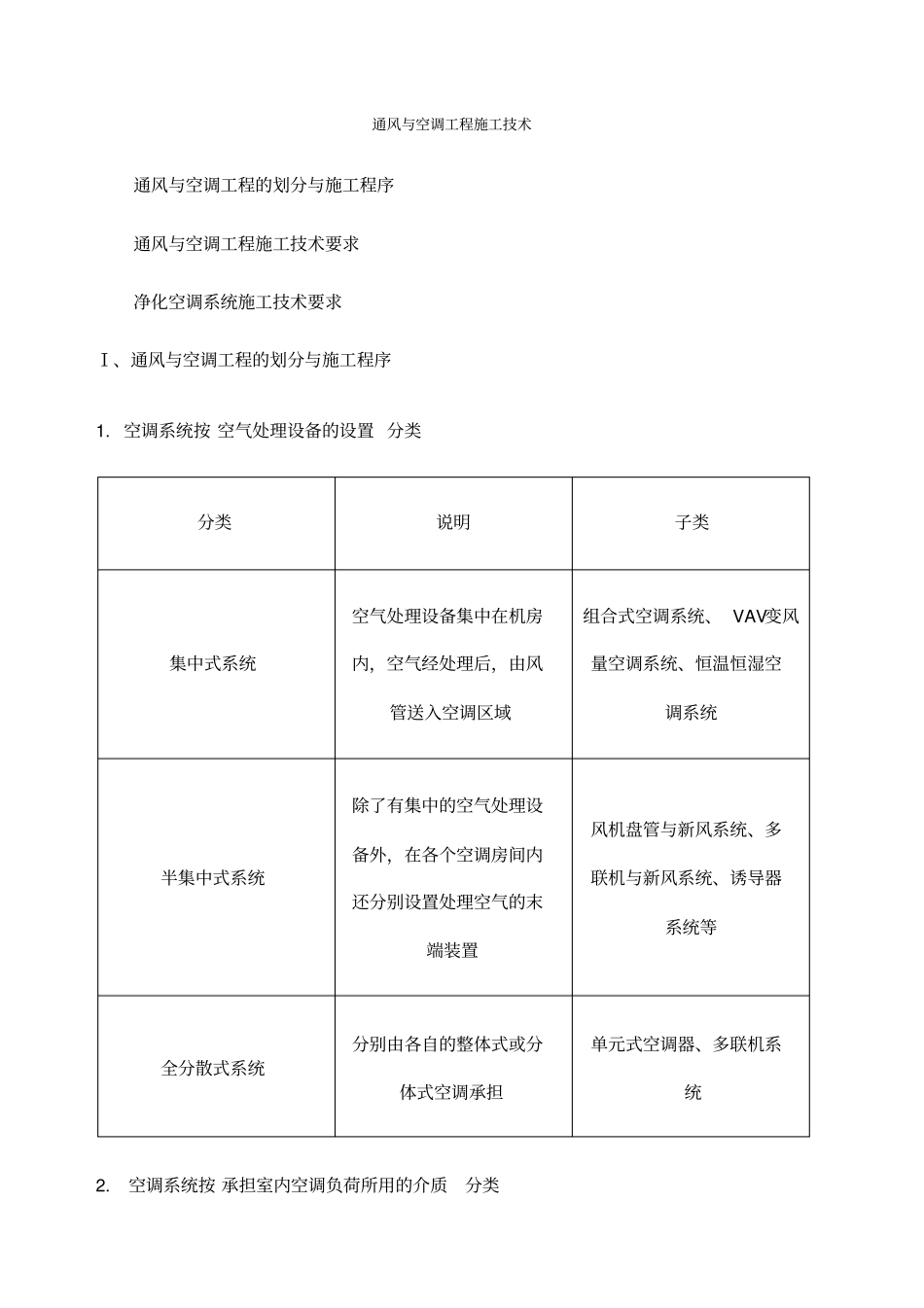

通风与空调工程施工技术通风与空调工程的划分与施工程序通风与空调工程施工技术要求净化空调系统施工技术要求Ⅰ、通风与空调工程的划分与施工程序1. 空调系统按 空气处理设备的设置 分类分类说明子类集中式系统空气处理设备集中在机房内，空气经处理后，由风管送入空调区域组合式空调系统、 VAV变风量空调系统、恒温恒湿空调系统半集中式系统除了有集中的空气处理设备外，在各个空调房间内还分别设置处理空气的末端装置风机盘管与新风系统、多联机与新风系统、诱导器系统等全分散式系统分别由各自的整体式或分体式空调承担单元式空调器、多联机系统2.空调系统按 承担室内空调负荷所用的介质分类分类说明子类全空气系统室内空调负荷全部由空气负担一次回风、二次回风系统空气——水系统室内空调负荷由经过处理的空气和水共同负担新风加风机盘管系统全水系统室内空调负荷全部由水负担无新风送风的风机盘管系统制冷剂系统蒸发器在室内，直接吸收余热余湿单元式空调器、多联机系统3.按风管系统工作压力 分类分类微压系统低压系统中压系统高压系统正压P≤125Pa125Pa＜P≤500Pa500Pa＜P≤1500Pa2500Pa＜P≤1500Pa负压P≥-125Pa-500Pa≤P＜--1000Pa≤P＜--2000Pa≤P＜-125Pa500Pa1000Pa4.Ⅱ、 通风与空调工程施工技术要求一、 风管及部件制作安装施工技术要求（一）风管制作1. 一般规定（1） 金属风管规格以外径或外边长为准，非金属风管和风道规格以内径或内边长为准。（2） 镀锌钢板及含有各类复合保护层的钢板应采用咬口连接或铆接，不得采用焊接连接。（3） 风管的密封应以板材连接的密封为主，也可采用密封胶嵌缝与其他方法。密封面宜设在风管的正压侧。（4） 防火风管的本体、框架与固定材料、密封垫料等必须为不燃材料。2. 镀锌钢板风管的制作（1） 镀锌钢板的镀锌层厚度应符合设计及合同的规定，当设计无规定时，不应采用低于 80g/m2 板材。镀锌钢板风管表面不得有10%以上的花白、锌层粉化等镀锌层严重损坏的现象。（2） 风管与配件的咬口缝应紧密、宽度应一致，折角应平直，圆弧均匀，且两端面应平行。风管表面应平整，无明显扭曲及翘角，凹凸不应大于10mm。风管板材拼接的接缝应错开，不得有十字形接缝。（3） 风管板材采用咬口连接时，咬口的形式有单咬口、联合角咬口、转角咬口、按扣式咬口和立咬口。其中单咬口、联合角咬口适用于微压、低压、中压及高压系统；按扣式咬口适用于微压、低压及中压系统。（4） 圆形风管无法...
