通风空调系统施工方案

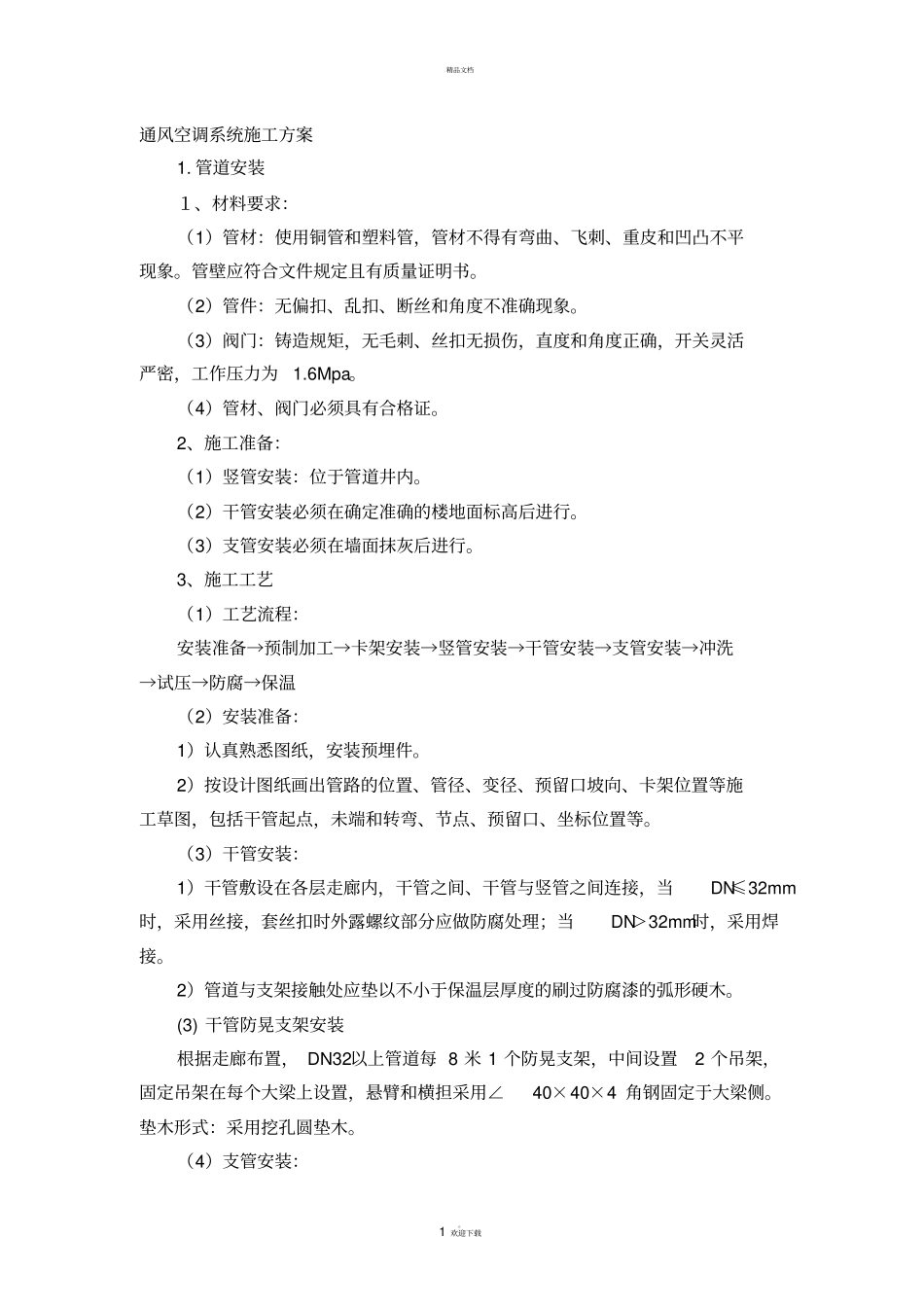

通风空调系统施工方案_第1页
1/11

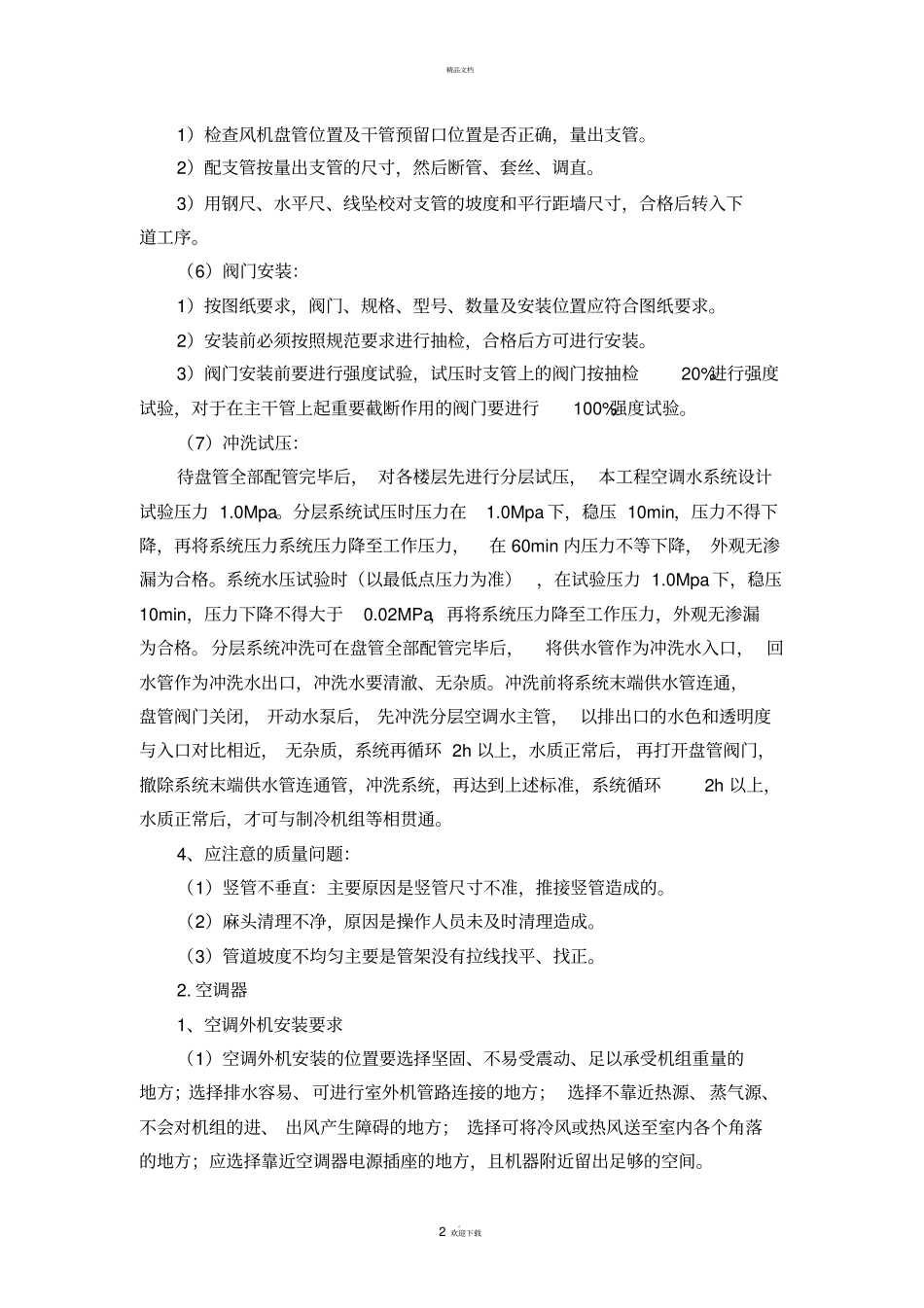

通风空调系统施工方案_第2页
2/11
通风空调系统施工方案_第3页
3/11
精品文档。1 欢迎下载通风空调系统施工方案1. 管道安装1、材料要求:(1)管材:使用铜管和塑料管,管材不得有弯曲、飞刺、重皮和凹凸不平现象。管壁应符合文件规定且有质量证明书。(2)管件:无偏扣、乱扣、断丝和角度不准确现象。(3)阀门:铸造规矩,无毛刺、丝扣无损伤,直度和角度正确,开关灵活严密,工作压力为1.6Mpa。(4)管材、阀门必须具有合格证。2、施工准备:(1)竖管安装:位于管道井内。(2)干管安装必须在确定准确的楼地面标高后进行。(3)支管安装必须在墙面抹灰后进行。3、施工工艺(1)工艺流程:安装准备→预制加工→卡架安装→竖管安装→干管安装→支管安装→冲洗→试压→防腐→保温(2)安装准备:1)认真熟悉图纸,安装预埋件。2)按设计图纸画出管路的位置、管径、变径、预留口坡向、卡架位置等施工草图,包括干管起点,未端和转弯、节点、预留口、坐标位置等。(3)干管安装:1)干管敷设在各层走廊内,干管之间、干管与竖管之间连接,当DN≤32mm时,采用丝接,套丝扣时外露螺纹部分应做防腐处理;当DN>32mm时,采用焊接。2)管道与支架接触处应垫以不小于保温层厚度的刷过防腐漆的弧形硬木。(3) 干管防晃支架安装根据走廊布置, DN32以上管道每 8 米 1 个防晃支架,中间设置2 个吊架,固定吊架在每个大梁上设置,悬臂和横担采用∠40×40×4 角钢固定于大梁侧。垫木形式:采用挖孔圆垫木。(4)支管安装:精品文档。2 欢迎下载1)检查风机盘管位置及干管预留口位置是否正确,量出支管。2)配支管按量出支管的尺寸,然后断管、套丝、调直。3)用钢尺、水平尺、线坠校对支管的坡度和平行距墙尺寸,合格后转入下道工序。(6)阀门安装:1)按图纸要求,阀门、规格、型号、数量及安装位置应符合图纸要求。2)安装前必须按照规范要求进行抽检,合格后方可进行安装。3)阀门安装前要进行强度试验,试压时支管上的阀门按抽检20%进行强度试验,对于在主干管上起重要截断作用的阀门要进行100%强度试验。(7)冲洗试压:待盘管全部配管完毕后, 对各楼层先进行分层试压, 本工程空调水系统设计试验压力 1.0Mpa。分层系统试压时压力在1.0Mpa 下,稳压 10min,压力不得下降,再将系统压力系统压力降至工作压力,在 60min 内压力不等下降, 外观无渗漏为合格。系统水压试验时(以最低点压力为准),在试验压力 1.0Mpa 下,稳压10min,压力下降不得大于0.02MPa,再将系统压力降至工作压力,外观无渗漏为合...
