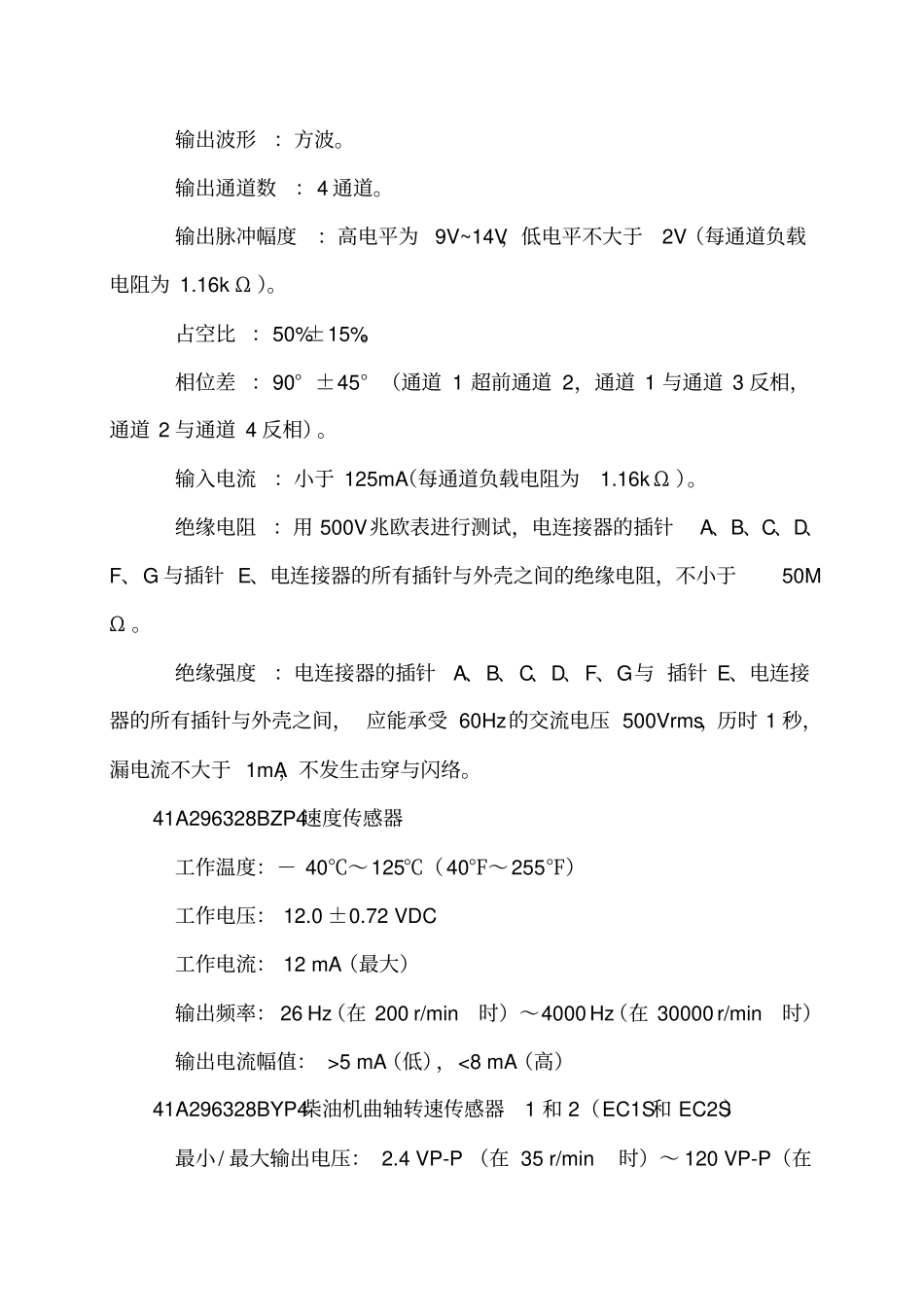

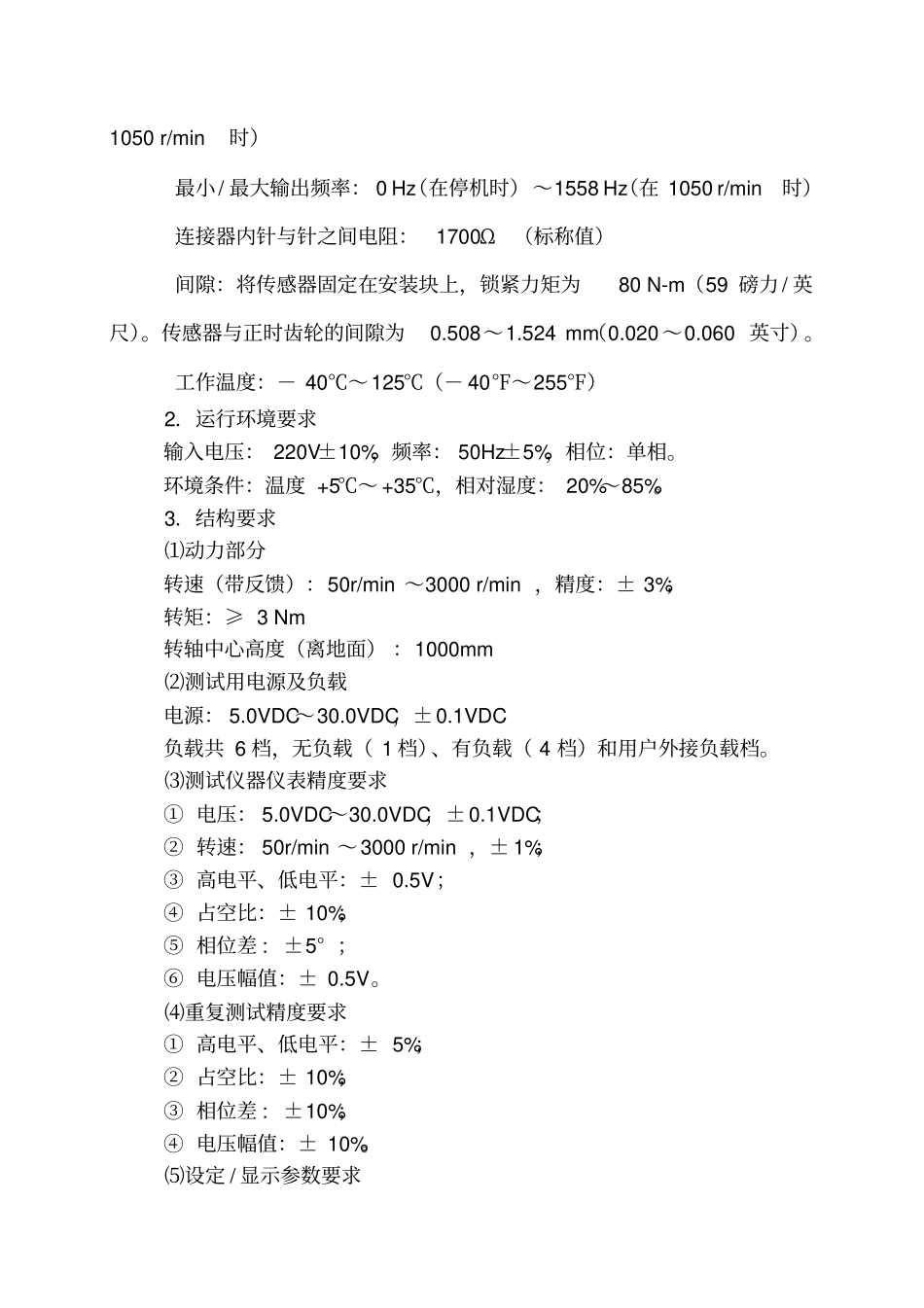

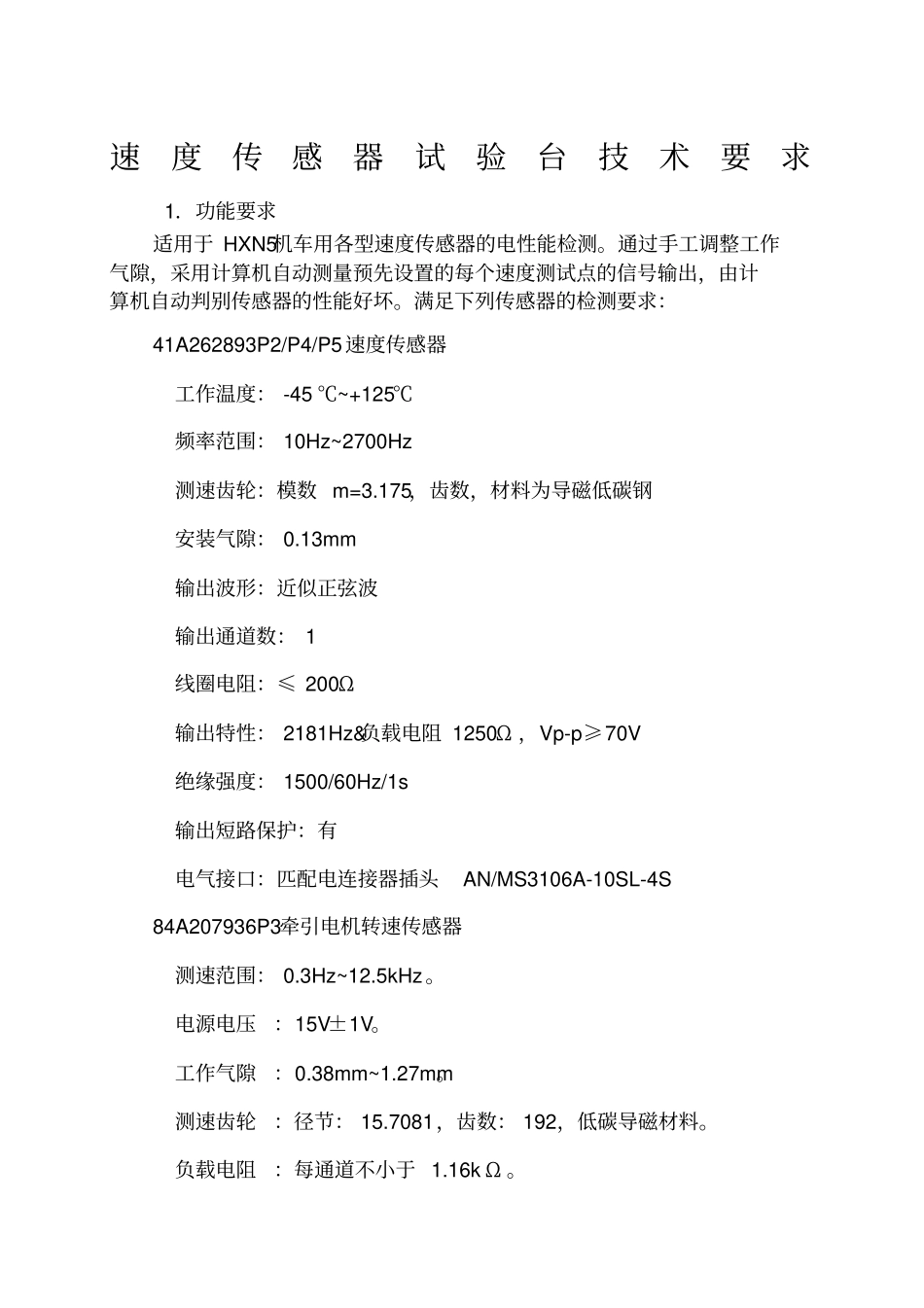

速度传感器试验台技术要求1．功能要求适用于 HXN5机车用各型速度传感器的电性能检测。通过手工调整工作气隙，采用计算机自动测量预先设置的每个速度测试点的信号输出，由计算机自动判别传感器的性能好坏。满足下列传感器的检测要求：41A262893P2/P4/P5速度传感器工作温度： -45 ℃~+125℃频率范围： 10Hz~2700Hz 测速齿轮：模数 m=3.175，齿数，材料为导磁低碳钢安装气隙： 0.13mm 输出波形：近似正弦波输出通道数： 1 线圈电阻：≤ 200Ω输出特性： 2181Hz&负载电阻 1250Ω ，Vp-p≥70V 绝缘强度： 1500/60Hz/1s 输出短路保护：有电气接口：匹配电连接器插头AN/MS3106A-10SL-4S 84A207936P3牵引电机转速传感器测速范围： 0.3Hz~12.5kHz。电源电压：15V±1V。工作气隙：0.38mm~1.27mm。测速齿轮：径节： 15.7081，齿数： 192，低碳导磁材料。负载电阻：每通道不小于 1.16k Ω 。输出波形：方波。输出通道数：4 通道。输出脉冲幅度：高电平为9V~14V，低电平不大于2V（每通道负载电阻为 1.16k Ω ）。占空比 ：50%±15%。相位差 ：90° ±45° （通道 1 超前通道 2，通道 1 与通道 3 反相，通道 2 与通道 4 反相）。输入电流：小于 125mA（每通道负载电阻为1.16k Ω ）。绝缘电阻：用 500V兆欧表进行测试，电连接器的插针A、B、C、D、F、G 与插针 E、电连接器的所有插针与外壳之间的绝缘电阻，不小于50MΩ 。绝缘强度：电连接器的插针A、B、C、D、F、G与 插针 E、电连接器的所有插针与外壳之间， 应能承受 60Hz的交流电压 500Vrms，历时 1 秒，漏电流不大于 1mA，不发生击穿与闪络。41A296328BZP4速度传感器工作温度：－ 40℃～125℃（40℉～255℉）工作电压： 12.0 ±0.72 VDC 工作电流： 12 mA（最大）输出频率： 26 Hz（在 200 r/min 时）～4000 Hz（在 30000 r/min 时）输出电流幅值： >5 mA（低），<8 mA（高）41A296328BYP4柴油机曲轴转速传感器1 和 2（EC1S和 EC2S）最小/ 最大输出电压： 2.4 VP-P （在 35 r/min 时）～ 120 VP-P（在1050 r/min 时）最小/ 最大输出频率： 0 Hz（在停机时）～1558 Hz（在 1050 r/min 时）连接器内针与针之间电阻：1700Ω（标称值）间隙：将传感器固定在安装块上，锁紧力矩为80 N-m（59 磅力/ 英尺）。传感器与正时齿轮的间隙为0.508～1.524 mm（0.020 ～0.060 英寸）。工作温度：－ 40℃～125℃（...
