遵义污水厂自控仪表施工方案分析

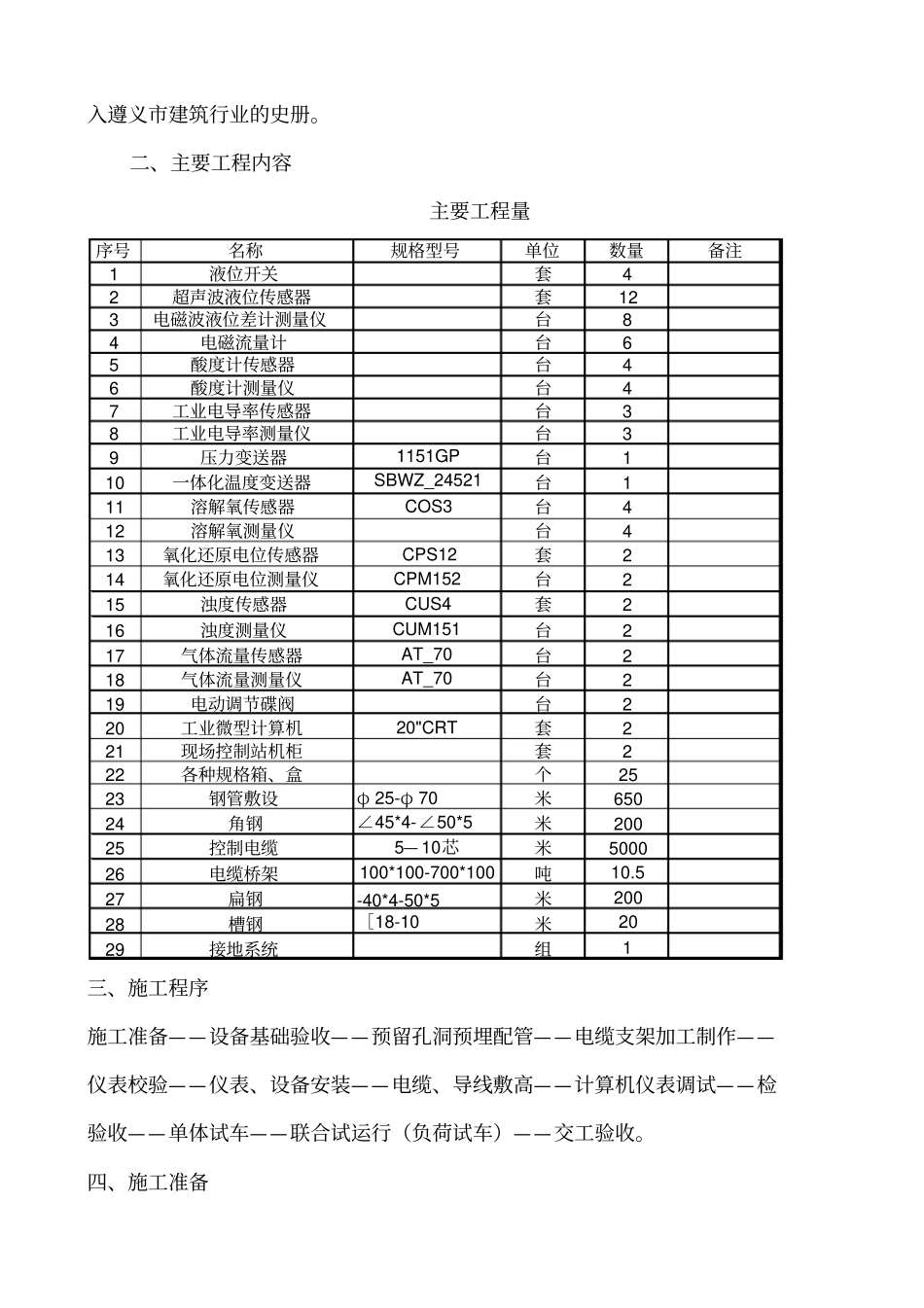

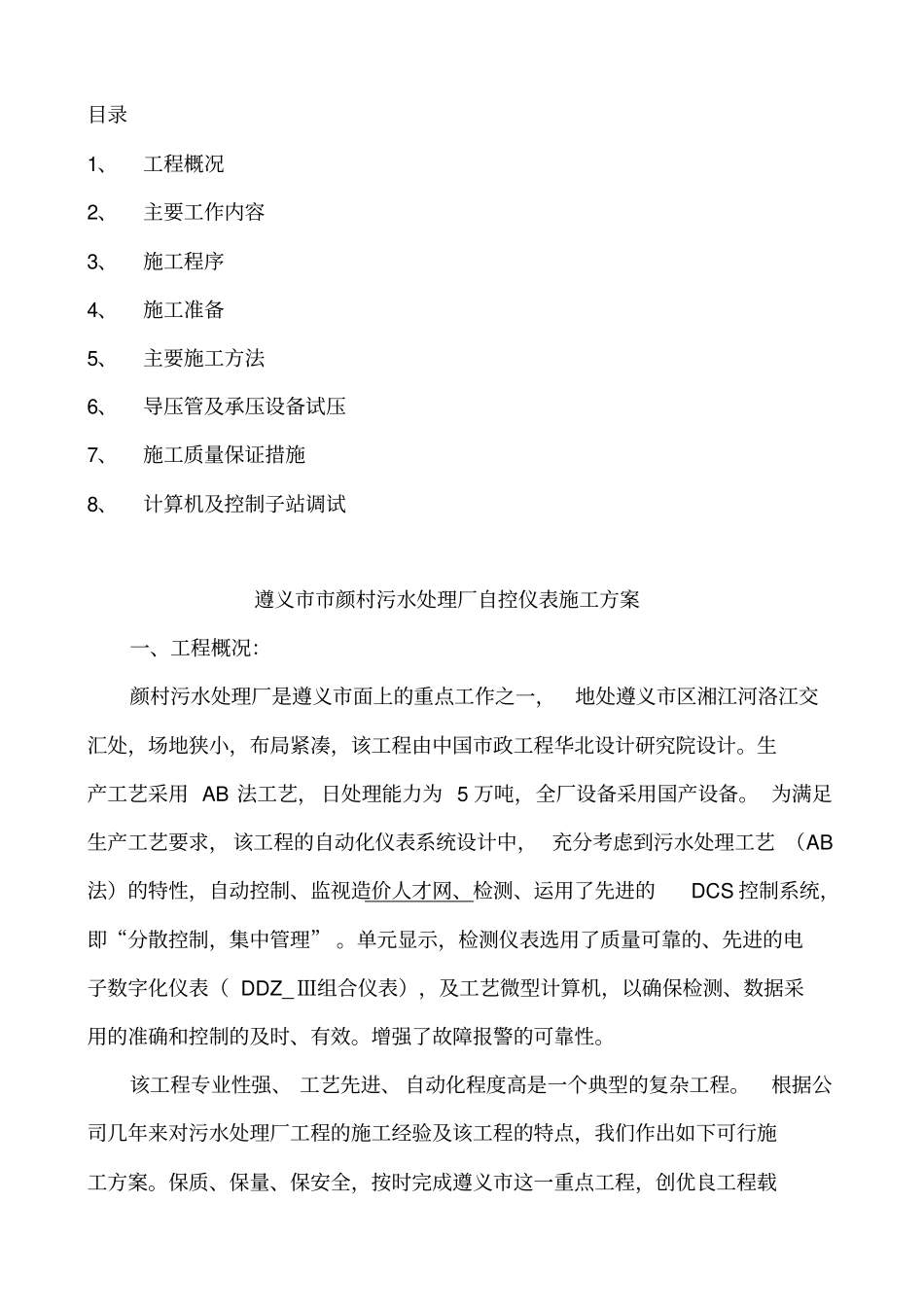

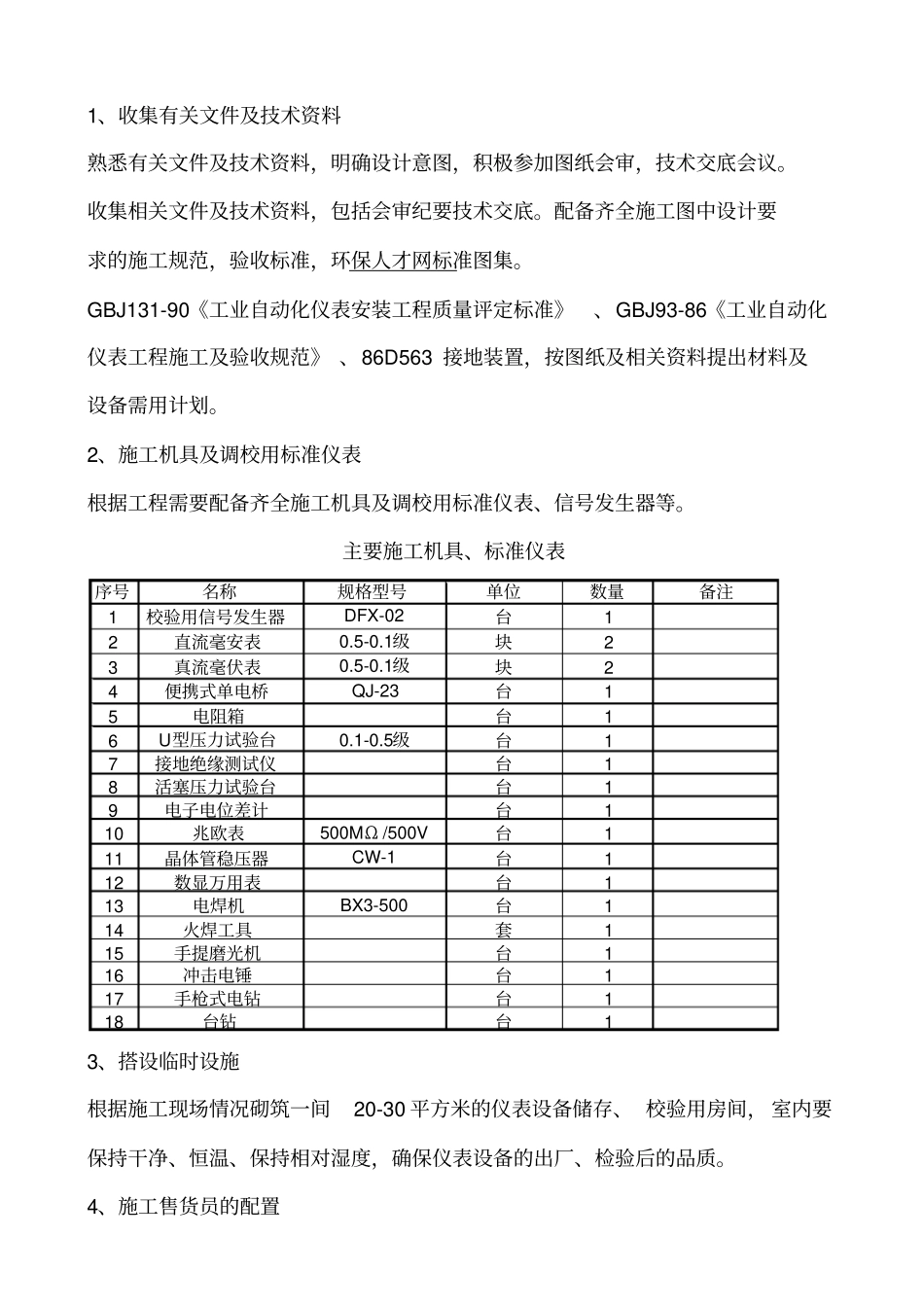

目录1、工程概况2、主要工作内容3、施工程序4、施工准备5、主要施工方法6、导压管及承压设备试压7、施工质量保证措施8、计算机及控制子站调试遵义市市颜村污水处理厂自控仪表施工方案一、工程概况：颜村污水处理厂是遵义市面上的重点工作之一，地处遵义市区湘江河洛江交汇处，场地狭小，布局紧凑，该工程由中国市政工程华北设计研究院设计。生产工艺采用 AB 法工艺，日处理能力为 5 万吨，全厂设备采用国产设备。 为满足生产工艺要求， 该工程的自动化仪表系统设计中， 充分考虑到污水处理工艺 （AB法）的特性，自动控制、监视造价人才网、检测、运用了先进的DCS 控制系统，即“分散控制，集中管理” 。单元显示，检测仪表选用了质量可靠的、先进的电子数字化仪表（ DDZ_ Ⅲ组合仪表），及工艺微型计算机，以确保检测、数据采用的准确和控制的及时、有效。增强了故障报警的可靠性。该工程专业性强、 工艺先进、 自动化程度高是一个典型的复杂工程。根据公司几年来对污水处理厂工程的施工经验及该工程的特点，我们作出如下可行施工方案。保质、保量、保安全，按时完成遵义市这一重点工程，创优良工程载入遵义市建筑行业的史册。二、主要工程内容主要工程量序号名称规格型号单位数量备注1液位开关套42超声波液位传感器套123电磁波液位差计测量仪台84电磁流量计台65酸度计传感器台46酸度计测量仪台47工业电导率传感器台38工业电导率测量仪台39压力变送器1151GP台110一体化温度变送器SBWZ_24521台111溶解氧传感器COS3台412溶解氧测量仪台413氧化还原电位传感器CPS12套214氧化还原电位测量仪CPM152台215浊度传感器CUS4套216浊度测量仪CUM151台217气体流量传感器AT_70台218气体流量测量仪AT_70台219电动调节碟阀台220工业微型计算机20"CRT套221现场控制站机柜套222各种规格箱、盒个2523钢管敷设φ 25-φ 70米65024角钢∠45*4-∠50*5米20025控制电缆5— 10芯米500026电缆桥架100*100-700*100吨10.527扁钢-40*4-50*5米20028槽钢［18-10米2029接地系统组1三、施工程序施工准备——设备基础验收——预留孔洞预埋配管——电缆支架加工制作——仪表校验——仪表、设备安装——电缆、导线敷高——计算机仪表调试——检验收——单体试车——联合试运行（负荷试车）——交工验收。四、施工准备1、收集有关文件及技术资料熟悉有关文件及技术资料，明确设计意图，积极参加图纸会审，技术交底会议。收集相关文件及技术资料，包括会审纪要技术交底。...
