鄢陵南制梁场存梁台座施工技术交底

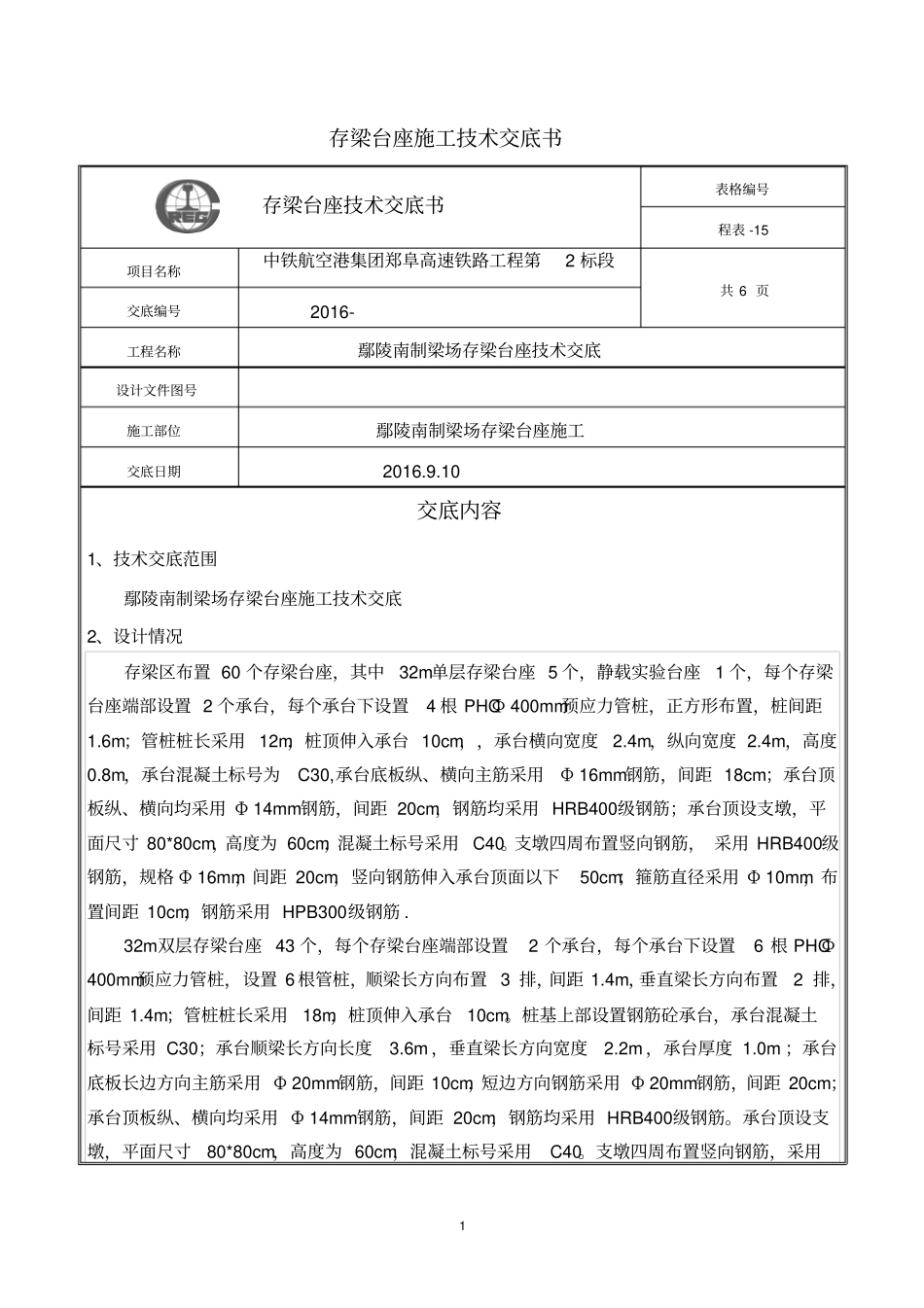

1 存梁台座施工技术交底书存梁台座技术交底书表格编号程表 -15 项目名称中铁航空港集团郑阜高速铁路工程第2 标段共 6 页交底编号2016-工程名称鄢陵南制梁场存梁台座技术交底设计文件图号施工部位鄢陵南制梁场存梁台座施工交底日期 2016.9.10交底内容1、技术交底范围鄢陵南制梁场存梁台座施工技术交底2、设计情况存梁区布置 60 个存梁台座，其中32m单层存梁台座 5 个，静载实验台座1 个，每个存梁台座端部设置 2 个承台，每个承台下设置4 根 PHCΦ 400mm预应力管桩，正方形布置，桩间距1.6m；管桩桩长采用 12m，桩顶伸入承台 10cm，，承台横向宽度2.4m，纵向宽度 2.4m，高度0.8m，承台混凝土标号为C30,承台底板纵、横向主筋采用Φ 16mm 钢筋，间距 18cm；承台顶板纵、横向均采用 Φ 14mm 钢筋，间距 20cm，钢筋均采用 HRB400 级钢筋；承台顶设支墩，平面尺寸 80*80cm，高度为 60cm，混凝土标号采用 C40。支墩四周布置竖向钢筋， 采用 HRB400 级钢筋，规格 Φ 16mm，间距 20cm，竖向钢筋伸入承台顶面以下50cm；箍筋直径采用 Φ 10mm，布置间距 10cm，钢筋采用 HPB300 级钢筋 . 32m双层存梁台座 43 个，每个存梁台座端部设置2 个承台，每个承台下设置6 根 PHCΦ400mm预应力管桩，设置 6 根管桩，顺梁长方向布置 3 排，间距 1.4m，垂直梁长方向布置2 排，间距 1.4m；管桩桩长采用18m，桩顶伸入承台10cm。桩基上部设置钢筋砼承台，承台混凝土标号采用 C30；承台顺梁长方向长度 3.6m ，垂直梁长方向宽度 2.2m ，承台厚度 1.0m ；承台底板长边方向主筋采用 Φ 20mm 钢筋，间距 10cm，短边方向钢筋采用 Φ 20mm 钢筋，间距 20cm；承台顶板纵、横向均采用 Φ 14mm 钢筋，间距 20cm，钢筋均采用 HRB400 级钢筋。承台顶设支墩，平面尺寸80*80cm，高度为 60cm，混凝土标号采用C40。支墩四周布置竖向钢筋，采用2 HRB400 级钢筋，规格 Φ 16mm，间距 20cm，竖向钢筋伸入承台顶面以下50cm；箍筋直径采用Φ 10mm，布置间距 10cm；钢筋采用 HPB300 级钢筋。其中 4C、4D、4E、4F 存梁台座两端均为活动支座， 5C、5D、5E、5F 存梁台座均单端为活动支座。32m兼 24m单层存梁台座 4 个，在 32m单层存梁台座以内相应位置增加24m 梁端支承台座。单端设置 2 个承台，每个承台设置4 根管桩，顺梁长方向布置2 排，间距 1.4m，垂直梁长方向布置 2 排，间距 1.4m；管...
