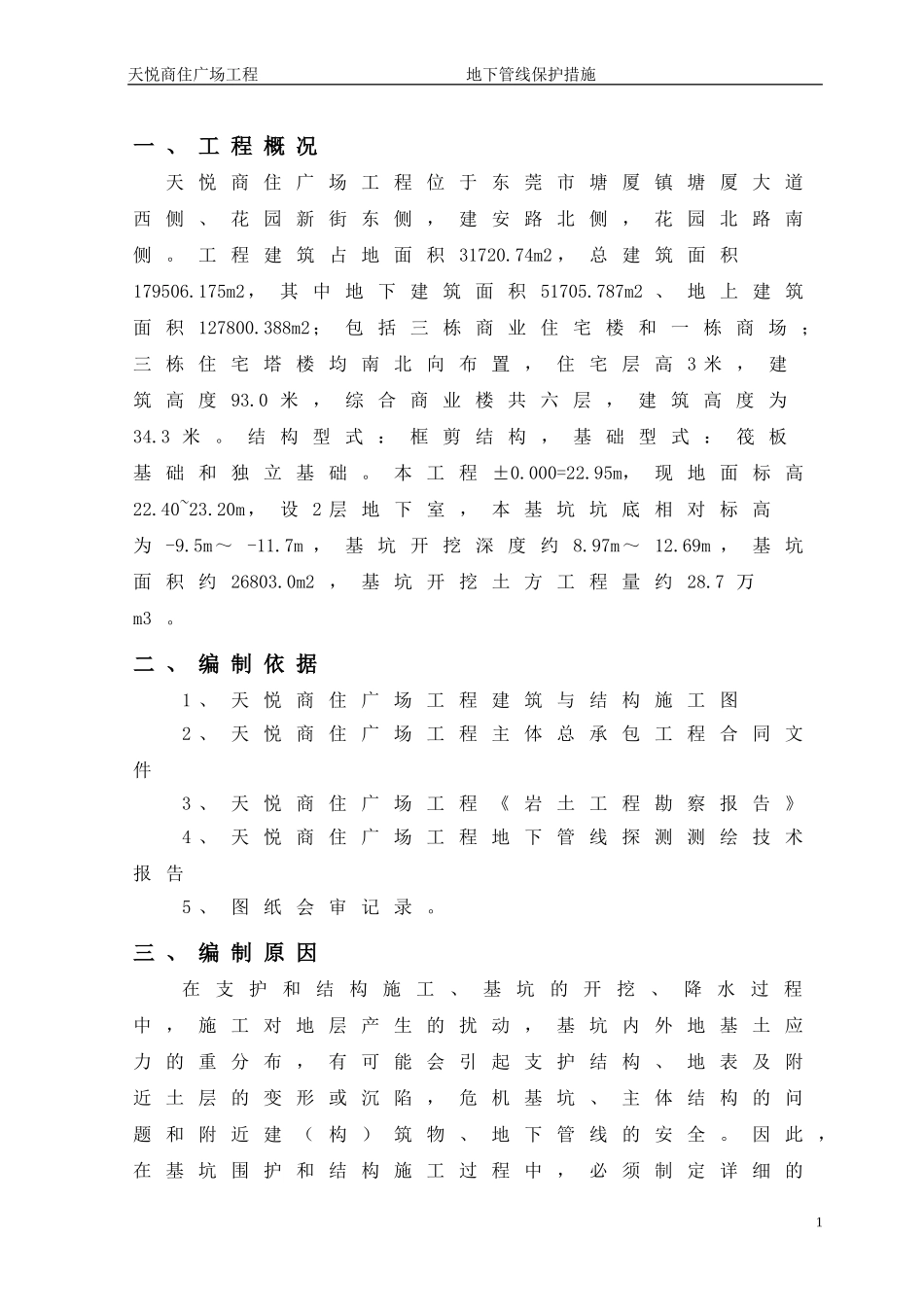

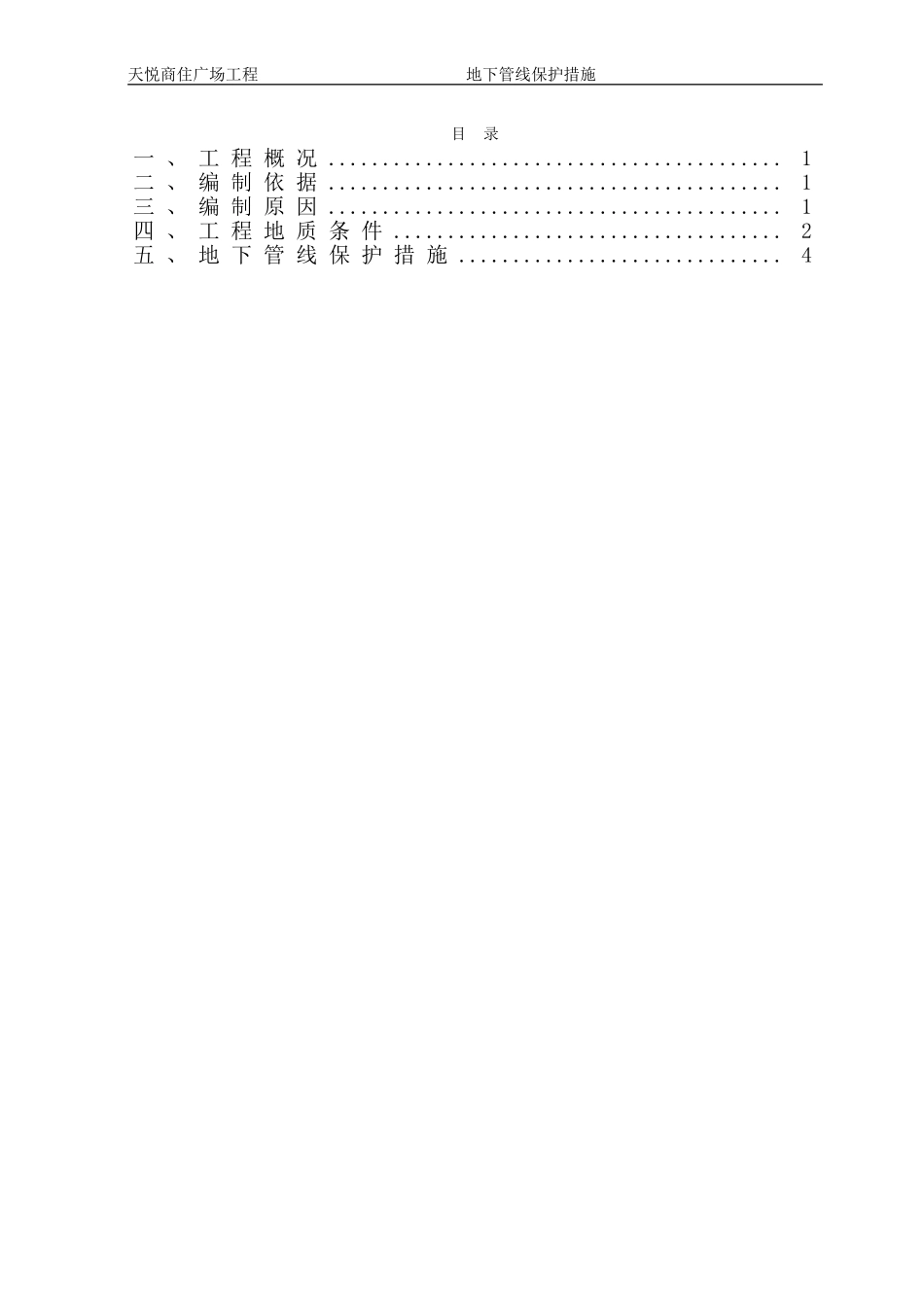

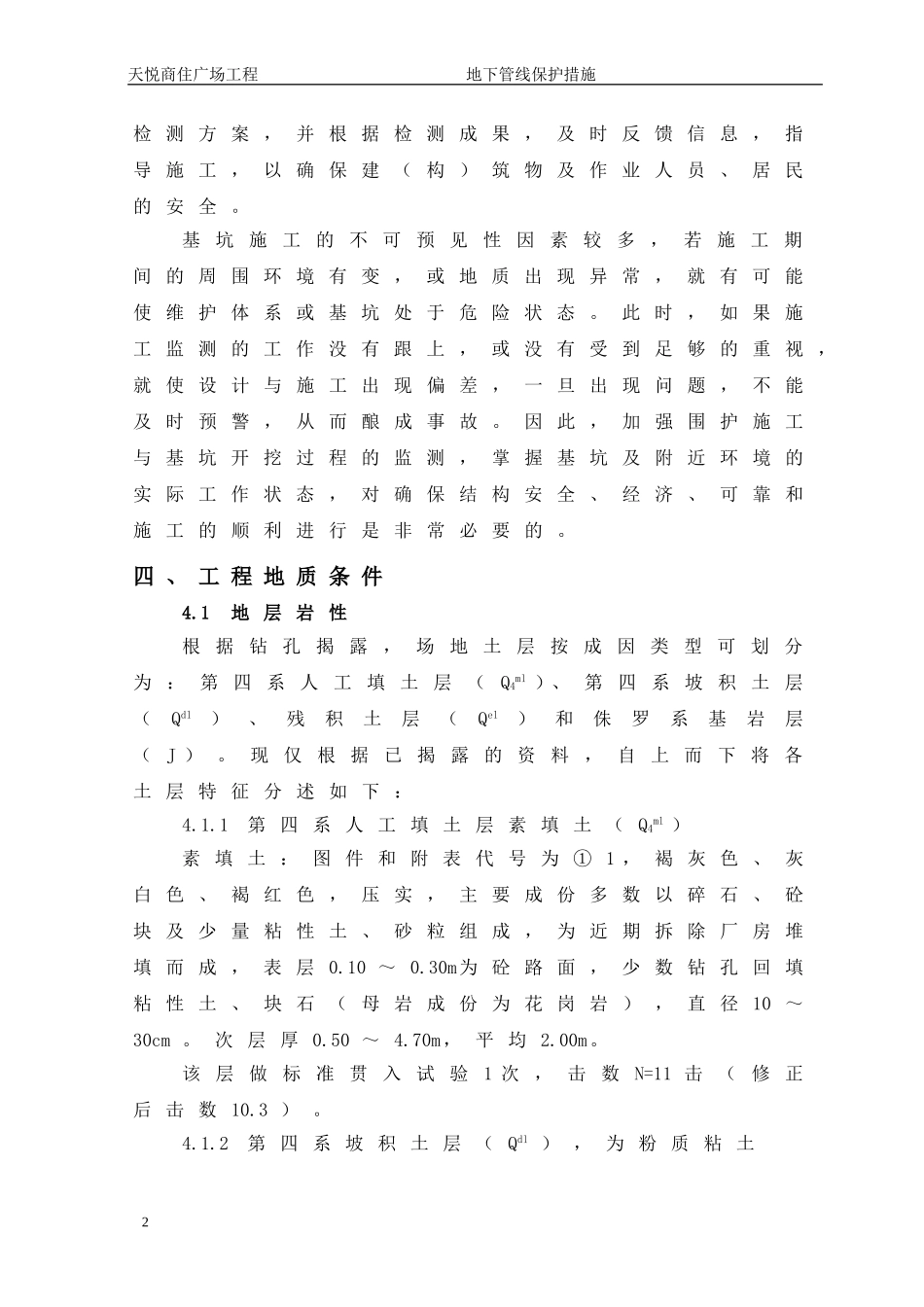

天悦商住广场工程地下管线保护措施目录一、工程概况..........................................1二、编制依据..........................................1三、编制原因..........................................1四、工程地质条件....................................2五、地下管线保护措施..............................41天悦商住广场工程地下管线保护措施一、工程概况天悦商住广场工程位于东莞市塘厦镇塘厦大道西侧、花园新街东侧，建安路北侧，花园北路南侧。工程建筑占地面积31720.74m2，总建筑面积179506.175m2，其中地下建筑面积51705.787m2、地上建筑面积127800.388m2；包括三栋商业住宅楼和一栋商场；三栋住宅塔楼均南北向布置，住宅层高3米，建筑高度93.0米，综合商业楼共六层，建筑高度为34.3米。结构型式：框剪结构，基础型式：筏板基础和独立基础。本工程±0.000=22.95m，现地面标高22.40~23.20m，设2层地下室，本基坑坑底相对标高为-9.5m～-11.7m，基坑开挖深度约8.97m～12.69m，基坑面积约26803.0m2，基坑开挖土方工程量约28.7万m3。二、编制依据1、天悦商住广场工程建筑与结构施工图2、天悦商住广场工程主体总承包工程合同文件3、天悦商住广场工程《岩土工程勘察报告》4、天悦商住广场工程地下管线探测测绘技术报告5、图纸会审记录。三、编制原因在支护和结构施工、基坑的开挖、降水过程中，施工对地层产生的扰动，基坑内外地基土应力的重分布，有可能会引起支护结构、地表及附近土层的变形或沉陷，危机基坑、主体结构的问题和附近建（构）筑物、地下管线的安全。因此，在基坑围护和结构施工过程中，必须制定详细的2天悦商住广场工程地下管线保护措施检测方案，并根据检测成果，及时反馈信息，指导施工，以确保建（构）筑物及作业人员、居民的安全。基坑施工的不可预见性因素较多，若施工期间的周围环境有变，或地质出现异常，就有可能使维护体系或基坑处于危险状态。此时，如果施工监测的工作没有跟上，或没有受到足够的重视，就使设计与施工出现偏差，一旦出现问题，不能及时预警，从而酿成事故。因此，加强围护施工与基坑开挖过程的监测，掌握基坑及附近环境的实际工作状态，对确保结构安全、经济、可靠和施工的顺利进行是非常必要的。四、工程地质条件4.1地层岩性根据钻孔揭露，场地土层按成因类型可划分为：第四系人工填土层（Q4ml）、第四系坡积土层（Qdl）、残积土层（Qel）和侏罗系基岩层（J）。现仅根据已揭露的资料，自上而下将各土层特征分述如下：4.1.1第四系人工填土层素填土（Q4ml）素填土：图件和附表代号为①1，褐灰色、灰白色、褐红色，压实，主要成份多数以碎石、砼块及少量粘性土、砂粒组成，为近期拆除厂房堆填而成，表层0.10～0.30m为砼路面，少数钻孔回填粘性土、块石（母岩成份为花岗岩），直径10～30cm。次层厚0.50～4.70m，平均2.00m。该层做标准贯入试验1次，击数N=11击（修正后击数10.3）。4.1.2第四系坡积土层（Qdl），为粉质粘土3天悦商住广场工程地下管线保护措施粉质粘土：图件和附表代号为②，褐黄色、褐灰色、褐红色，可塑～硬塑，主要成份以粘粉粒为主，含石英砂粒及角砾，手搓有砂感，土质较均匀，干强度高，韧性中等。该层分布于场地内多数钻孔，该层厚度0.40～5.80m，平均1.98m，层顶埋深0.50～4.70m，层底埋深1.00～9.10m。该层做标准贯入试验25次，校正后剔除2次，统计数23次，实测标贯击数为N=6～24击，标准值12.1击(校正后击数标准值为10.7击)。4.1.3残积土层（Qel），粉质粘土为泥质粉砂岩、炭质泥岩风化残积而成粉质粘土：图件和附表代号为③，灰黄色、暗红色、灰黑色等，土芯状态呈可塑-硬塑状，由泥质粉砂岩、粉砂质泥岩、炭质泥岩风化残积而成，浸水易软化、崩解，手搓有砂感。该层分布于场地内多数钻孔，该层厚度0.60～11.50m，平均3.77m，层顶埋深0.50～6.80m，层底埋深1.10～14.00m。该层做标准贯入试验32次，标贯击数为N=8～35击，标准值16.1击(校正后击数标准值为13.9击)。4.1.4基岩层（J），图件和附表代号为④，场地范围内主要揭露基岩层为强风化泥质粉砂岩、炭质泥岩～微风化泥质粉砂岩。1）强风化泥...
