脚手架搭拆施工方案

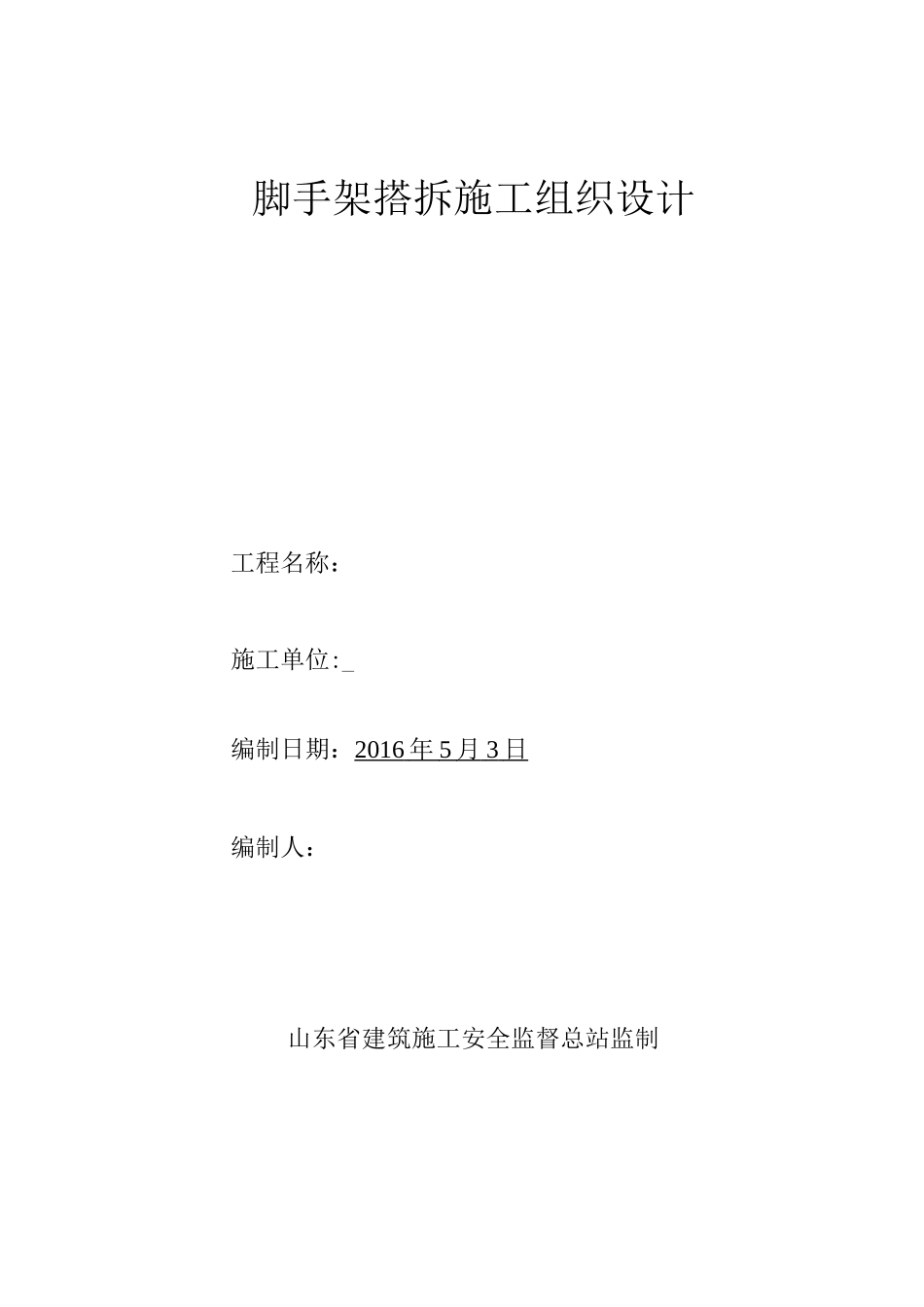

脚手架搭拆施工方案_第1页
1/6

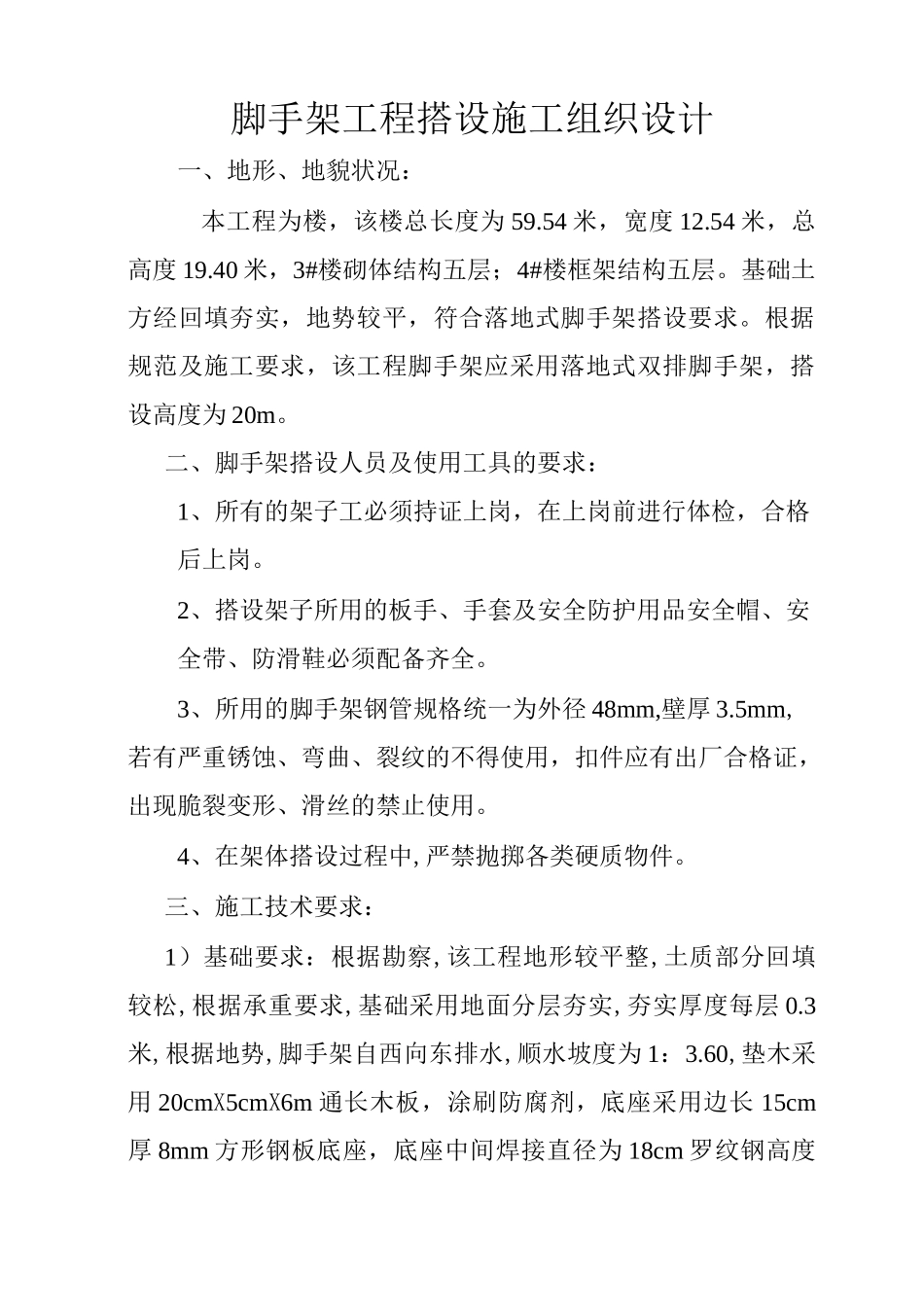

脚手架搭拆施工方案_第2页
2/6

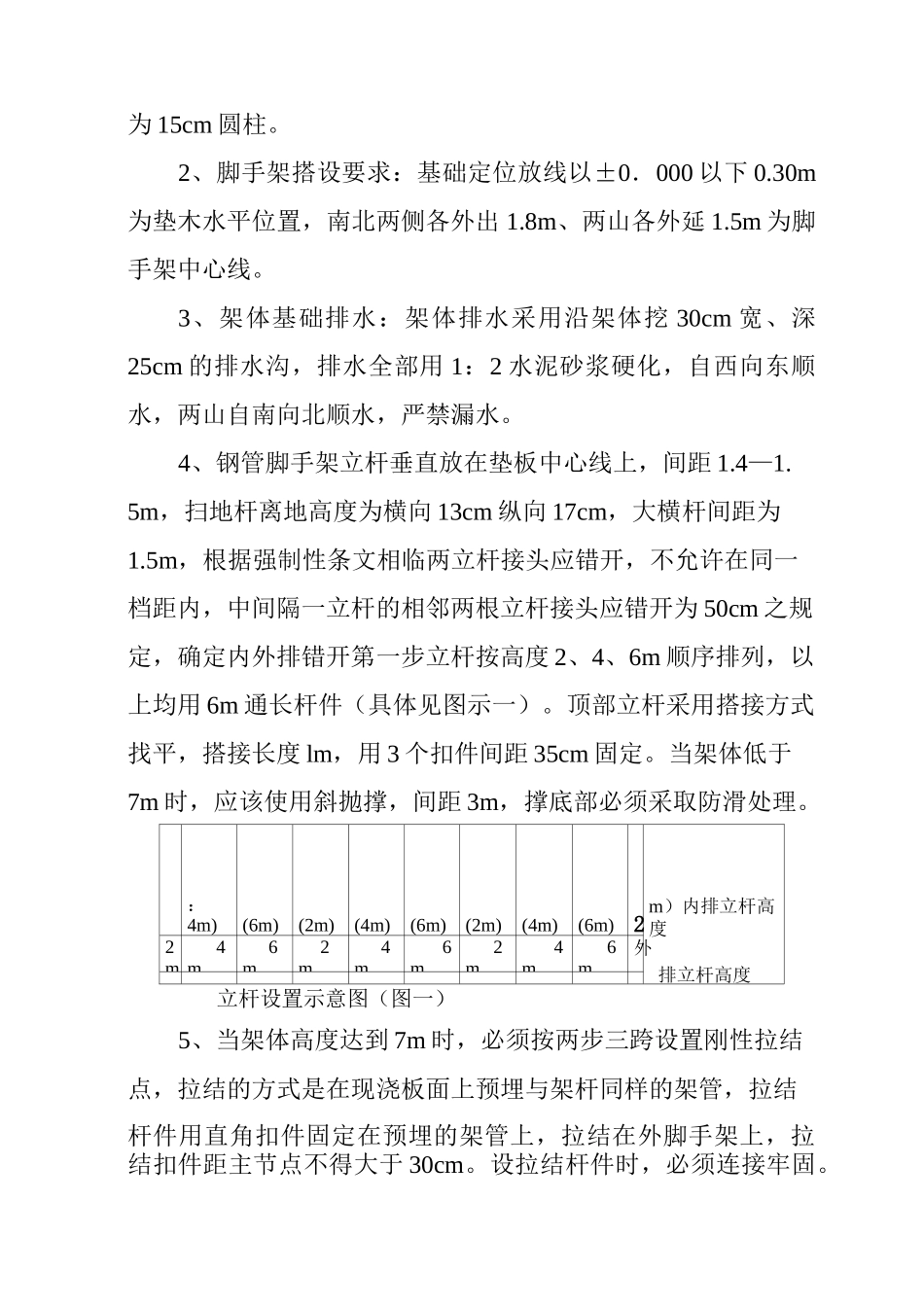

脚手架搭拆施工方案_第3页
3/6
脚手架搭拆施工组织设计工程名称:施工单位:_编制日期:2016 年 5 月 3 日 编制人:山东省建筑施工安全监督总站监制脚手架工程搭设施工组织设计一、地形、地貌状况:本工程为楼,该楼总长度为 59.54 米,宽度 12.54 米,总高度 19.40 米,3#楼砌体结构五层;4#楼框架结构五层。基础土方经回填夯实,地势较平,符合落地式脚手架搭设要求。根据规范及施工要求,该工程脚手架应采用落地式双排脚手架,搭设高度为 20m。二、脚手架搭设人员及使用工具的要求:1、所有的架子工必须持证上岗,在上岗前进行体检,合格后上岗。2、搭设架子所用的板手、手套及安全防护用品安全帽、安全带、防滑鞋必须配备齐全。3、所用的脚手架钢管规格统一为外径 48mm,壁厚 3.5mm,若有严重锈蚀、弯曲、裂纹的不得使用,扣件应有出厂合格证,出现脆裂变形、滑丝的禁止使用。4、在架体搭设过程中,严禁抛掷各类硬质物件。三、施工技术要求:1)基础要求:根据勘察,该工程地形较平整,土质部分回填较松,根据承重要求,基础采用地面分层夯实,夯实厚度每层 0.3米,根据地势,脚手架自西向东排水,顺水坡度为 1:3.60,垫木采用 20cmX5cmX6m 通长木板,涂刷防腐剂,底座采用边长 15cm厚 8mm 方形钢板底座,底座中间焊接直径为 18cm 罗纹钢高度为 15cm 圆柱。2、脚手架搭设要求:基础定位放线以±0.000 以下 0.30m为垫木水平位置,南北两侧各外出 1.8m、两山各外延 1.5m 为脚手架中心线。3、架体基础排水:架体排水采用沿架体挖 30cm 宽、深25cm 的排水沟,排水全部用 1:2 水泥砂浆硬化,自西向东顺水,两山自南向北顺水,严禁漏水。4、钢管脚手架立杆垂直放在垫板中心线上,间距 1.4—1.5m,扫地杆离地高度为横向 13cm 纵向 17cm,大横杆间距为1.5m,根据强制性条文相临两立杆接头应错开,不允许在同一档距内,中间隔一立杆的相邻两根立杆接头应错开为 50cm 之规定,确定内外排错开第一步立杆按高度 2、4、6m 顺序排列,以上均用 6m 通长杆件(具体见图示一)。顶部立杆采用搭接方式找平,搭接长度 lm,用 3 个扣件间距 35cm 固定。当架体低于7m 时,应该使用斜抛撑,间距 3m,撑底部必须采取防滑处理。:4m)(6m)(2m)(4m)(6m)(2m)(4m)(6m)2m)内排立杆高度排立杆高度2m4m6m2m4m6m2m4m6m外立杆设置示意图(图一)5、当架体高度达到 7m 时,必须按两步三跨设置刚性拉结点,拉结的方式是在现浇板面上预埋与架杆同样的架管,拉结杆...
