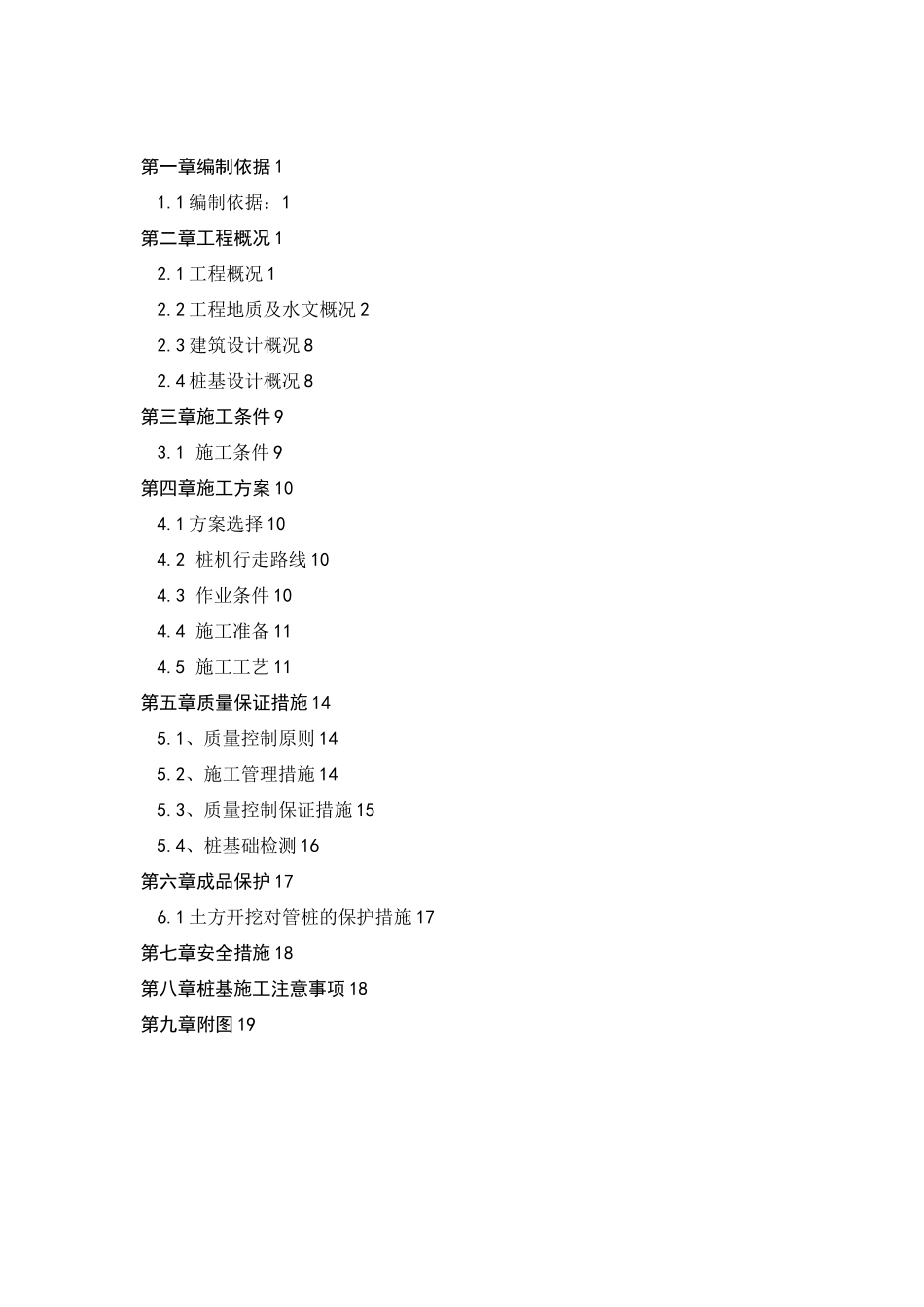

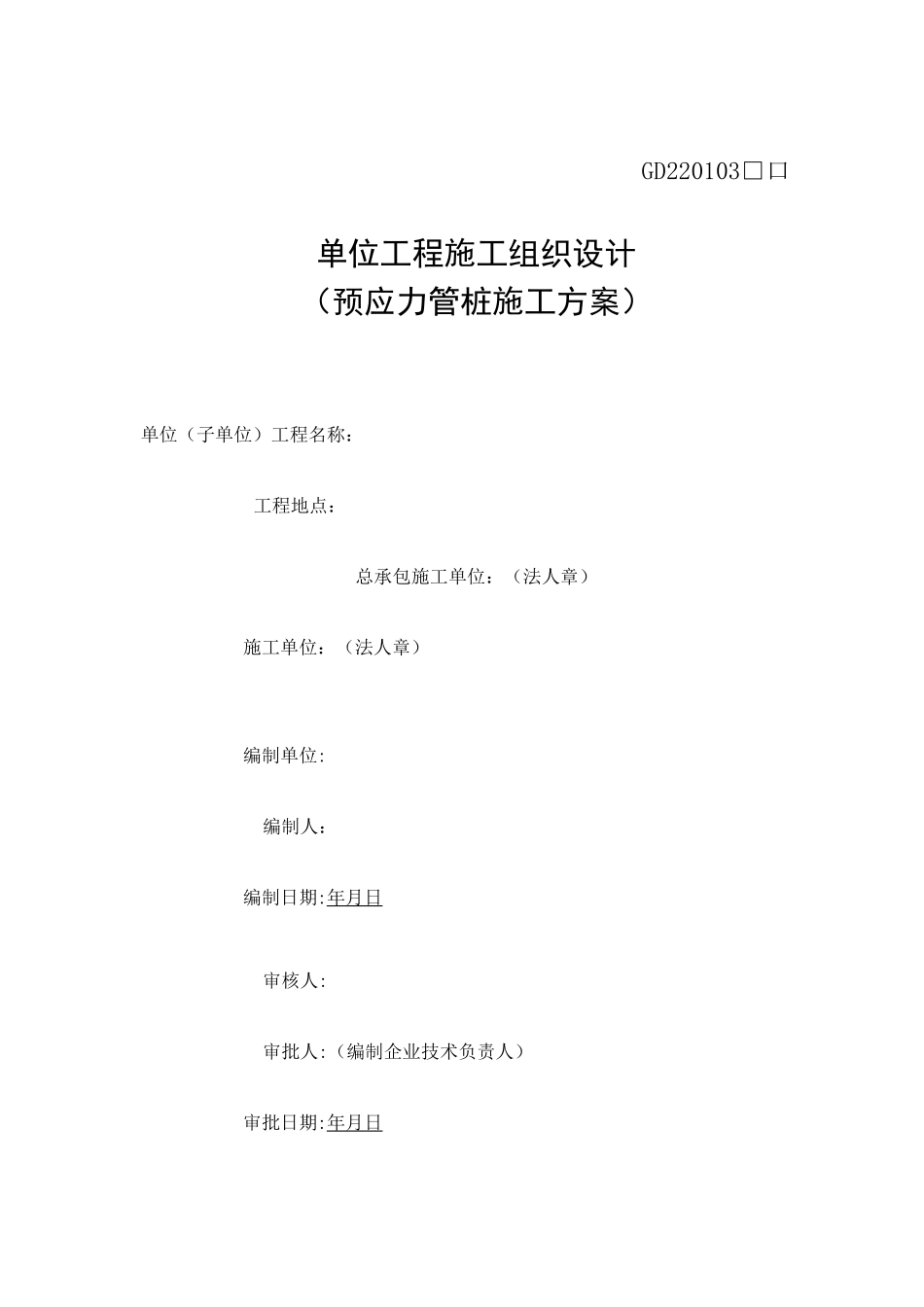

GD220103□口单位工程施工组织设计（预应力管桩施工方案）单位（子单位）工程名称：工程地点：总承包施工单位：（法人章）施工单位：（法人章）编制单位:编制人：编制日期:年月日审核人:审批人:（编制企业技术负责人）审批日期:年月日第一章编制依据 11.1 编制依据：1第二章工程概况 12.1 工程概况 12.2 工程地质及水文概况 22.3 建筑设计概况 82.4 桩基设计概况 8第三章施工条件 93.1 施工条件 9第四章施工方案 104.1 方案选择 104.2 桩机行走路线 104.3 作业条件 104.4 施工准备 114.5 施工工艺 11第五章质量保证措施 145.1、质量控制原则 145.2、施工管理措施 145.3、质量控制保证措施 155.4、桩基础检测 16第六章成品保护 176.1 土方开挖对管桩的保护措施 17第七章安全措施 18第八章桩基施工注意事项 18第九章附图 19静压预制桩基施工方案3静压预制桩基施工方案2序号项目内容1工程名称住宅小区2工程地点3建设单位房地产开发有限公司4设计单位建筑设计院有限公司5勘察单位工程勘察设计院6监理单位建筑工程监理有限公司7结构类型钢筋混凝土剪力墙结构8建筑面积总建筑面积：平方米，其中地下室建筑面积：平方米。9建筑层数建筑层数：29（1、11~12#楼）、30（4~7、13~14#楼）、31（2~3、8~9#楼）、3（15#楼）、地下 2 层10建筑标高地下取大深度为-7.7m，地上取大咼度为 97.6m11承包内容具体以项目图纸、承包合同及有关资料为准。12工程质量标准确保达到合格工程质量标准。13工期要求总工期：日历天（暂定开工日期为 2016 年 9 月 1 日实际开工日期以总监理工程师签发的开工令为准）14工程保修期按照《建设工程质量管理条例》规定。静压预制桩基施工方案31•细砂层：图表代号②局部分布，层厚 0.60〜8.10m，平均厚度 3.47m，层顶标高-8.19〜-5.37m。黄褐色，松散〜稍密，局部中密，湿〜饱和，成份以石英为主，分选性好，级配差，局部含少量粘粒。综合考虑土工试验结果、标贯击数并结合地区经验，推荐该层地基承载力特征值的建议值 fak取 130kPa。2•粉质粘土层：图表代号③局部分布，层厚 0.40〜6.50m，平均厚度 2.00m，层顶标高-15.65〜-5.57m。灰黄色，可塑，成份以粉粘粒为主，干强度中等，韧性中等，粘性中等，局部含 30%中砂。综合考虑土工试验结果、标贯击数并结合地区经验，推荐该层地基承载力特征值的建议值 fak取=130kPa。3•中砂层：图表代号④大部分场地均有分布，层厚 0.70〜14....
