油浸式配电变压器大修技术规范标准[详]

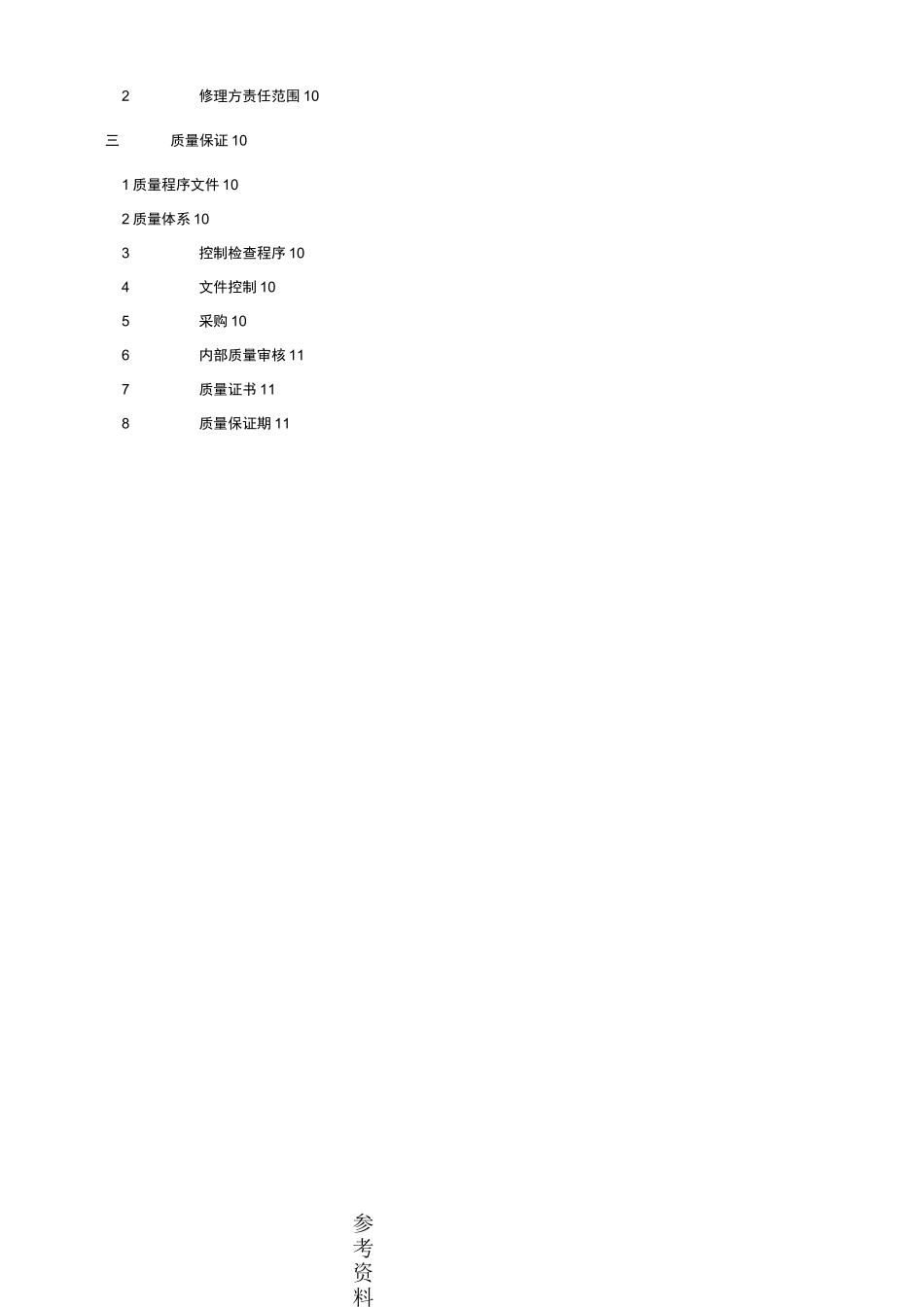

word 文档整理分享参考资料油浸式配电变压器大修技术规范书编制：审核：批准：目录一技术条件 21适用范围 22采用标准 23主要技术参数 34主要修理范围 35结构要求一.一.36变压器修理后的技术参数要求.67变压器修理后的试验要求 78工艺要求 89材料.8二项目管理及责任 81项目管理 8参考资料参考资料2修理方责任范围 10三质量保证 101 质量程序文件 102 质量体系 103控制检查程序 104文件控制 105采购 106内部质量审核 117质量证书 118质量保证期 11word 文档整理分享技术条件1适用范围本规范适用于 1OkV 油浸式配电变压器的重大修理;2采用标准10kV 油浸式配电变压器的修理应基于以下标准word 文档整理分享GB1094.5电力变压器第 5 部分：承受短路的能力GB/T1094.7电力变压器第 7 部分：油浸式电力变压器负载导则GB/T1094.1电力变压器第 10 部分：声级测定GB2536变压器油GB5273变压器、高压电器和套管的接线端子JB/T10319变压器用波纹油箱JB/T8637无励磁分接开关GB/T4109交流电压高于 1000V 的绝缘套管GB/T5582高压电力设备外绝缘污秽等级GB50150电气装置安装工程电气设备交接试验标准GB311高压输变电设备的绝缘配合与高电压试验技术GB/T13499电力变压器应用导则DL/T586电力设备用户监造导则GB/T6451三相油浸式电力变压器技术参数和要求GB20052三相配电变压器能效限定值及节能评价值DL/T596电力设备预防性试验规程参考资料DL/T572电力变压器运行规程DL/T573电力变压器检修导则DL/T984浸式变压器绝缘老化判断导则DL5027电力设备典型消防规程若采用其它被承认的但没有列在上面的相关国内、国际标准时将明确提出并提供相应标准并被业主批准后方可采用。3主要技术参数原边额定电压：10kV原边最高电压：11.5kV次边额定电压：0.4kVword 文档整理分享电源额定频率：50HZ相数：三相分接范围：10±5%连接组别：D,yn114 主要修理范围4.1 变压器铁心4.2 变压器高、低压线圈4.3 变压器油箱4.4 变压器油的更换或者处理4.5 变压器密封件、分接开关、套管等附件5结构要求5.1 铁心S11-M 型系列的配电变压器应选用优质的全新硅钢片，性能不低于 30ZH120,表面无锈蚀、无毛刺，整个铁心组件均衡严紧，不应由于运输和运行中的振动而松动。5.2 绕组（1）高、低压绕组应采用 99.99%优质无氧电解铜导线，层间绝缘采用菱格上胶绝缘纸。高压线圈与高压套管、分接开关采用冷压接头和铜软绞线软连接，低压线圈之间的连接采用磷铜焊...
