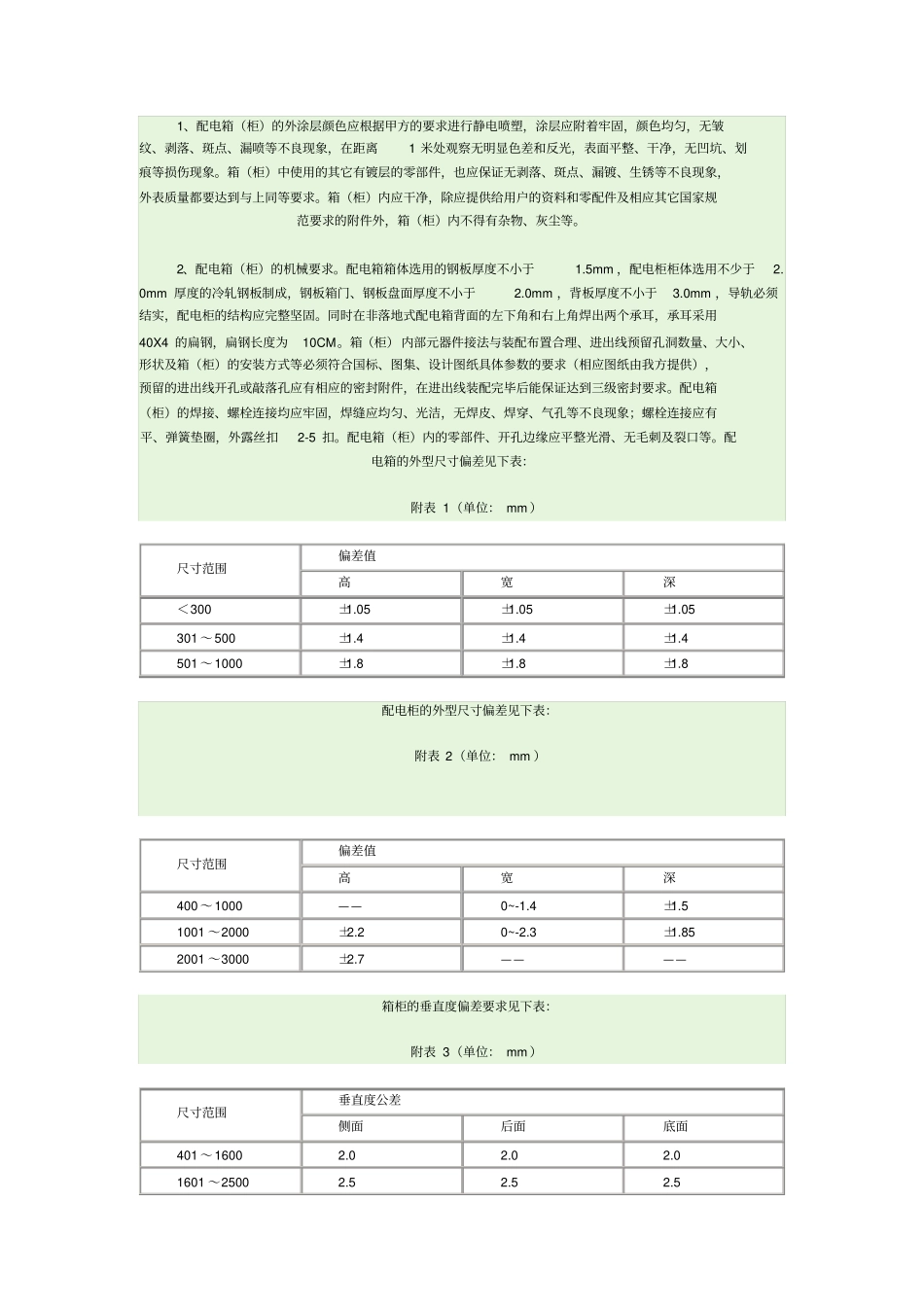

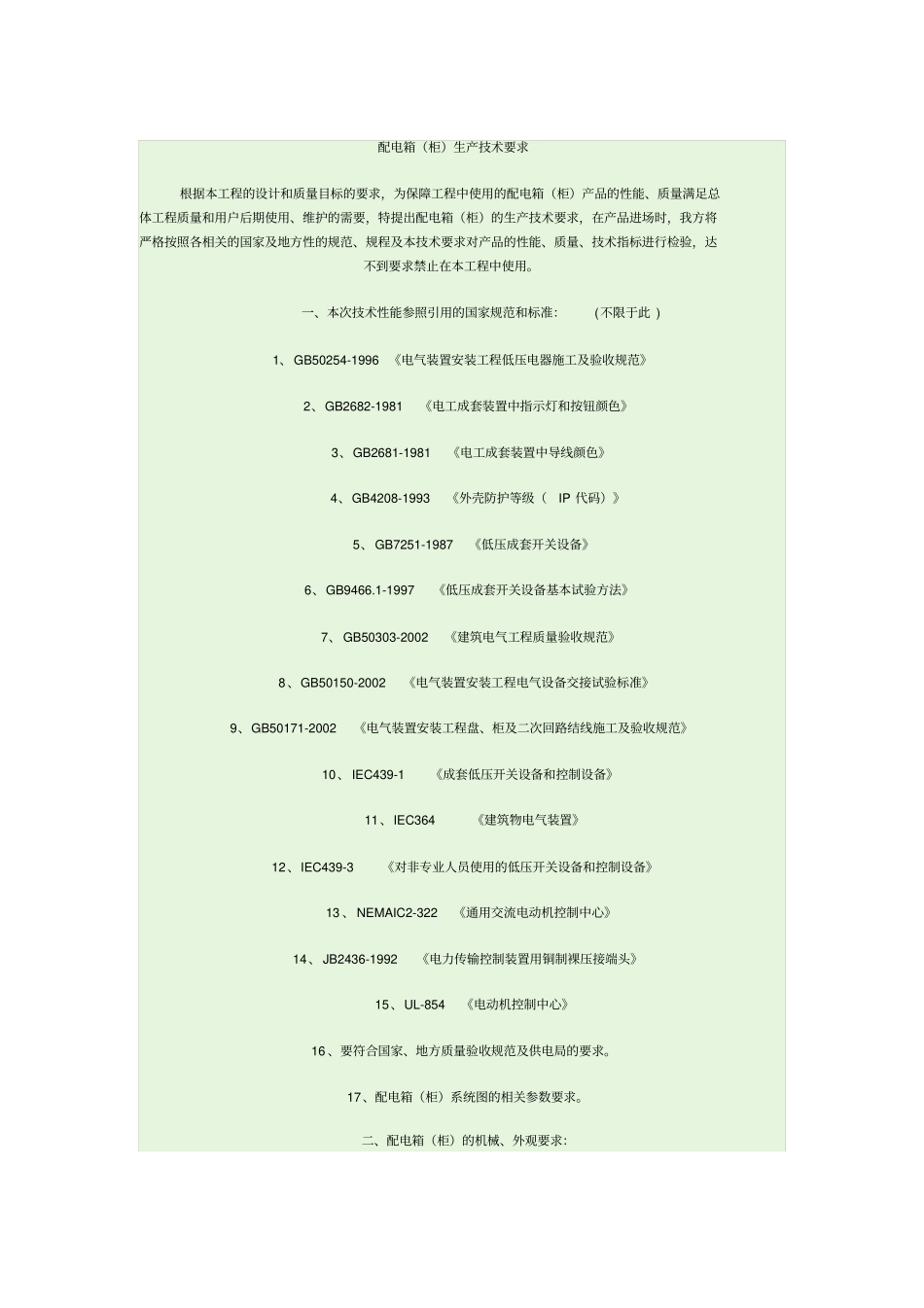

配电箱（柜）生产技术要求根据本工程的设计和质量目标的要求，为保障工程中使用的配电箱（柜）产品的性能、质量满足总体工程质量和用户后期使用、维护的需要，特提出配电箱（柜）的生产技术要求，在产品进场时，我方将严格按照各相关的国家及地方性的规范、规程及本技术要求对产品的性能、质量、技术指标进行检验，达不到要求禁止在本工程中使用。一、本次技术性能参照引用的国家规范和标准：(不限于此 ) 1、 GB50254-1996 《电气装置安装工程低压电器施工及验收规范》2、GB2682-1981 《电工成套装置中指示灯和按钮颜色》3、GB2681-1981 《电工成套装置中导线颜色》4、GB4208-1993 《外壳防护等级（IP 代码）》5、 GB7251-1987 《低压成套开关设备》6、GB9466.1-1997 《低压成套开关设备基本试验方法》7、 GB50303-2002 《建筑电气工程质量验收规范》8、GB50150-2002 《电气装置安装工程电气设备交接试验标准》9、GB50171-2002 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》10、 IEC439-1 《成套低压开关设备和控制设备》11、IEC364 《建筑物电气装置》12、IEC439-3 《对非专业人员使用的低压开关设备和控制设备》13 、 NEMAIC2-322 《通用交流电动机控制中心》14、 JB2436-1992 《电力传输控制装置用铜制裸压接端头》15、UL-854 《电动机控制中心》16 、要符合国家、地方质量验收规范及供电局的要求。17、配电箱（柜）系统图的相关参数要求。二、配电箱（柜）的机械、外观要求：1、配电箱（柜）的外涂层颜色应根据甲方的要求进行静电喷塑，涂层应附着牢固，颜色均匀，无皱纹、剥落、斑点、漏喷等不良现象，在距离1 米处观察无明显色差和反光，表面平整、干净，无凹坑、划痕等损伤现象。箱（柜）中使用的其它有镀层的零部件，也应保证无剥落、斑点、漏镀、生锈等不良现象，外表质量都要达到与上同等要求。箱（柜）内应干净，除应提供给用户的资料和零配件及相应其它国家规范要求的附件外，箱（柜）内不得有杂物、灰尘等。2、配电箱（柜）的机械要求。配电箱箱体选用的钢板厚度不小于1.5mm ，配电柜柜体选用不少于2.0mm 厚度的冷轧钢板制成，钢板箱门、钢板盘面厚度不小于2.0mm ，背板厚度不小于3.0mm ，导轨必须结实，配电柜的结构应完整坚固。同时在非落地式配电箱背面的左下角和右上角焊出两个承耳，承耳采用40X4 的扁钢，扁钢长度为10CM。箱（柜） 内部元器件接法与装配布置合理、进出线预留孔洞数...
