配电箱柜布线及接线安装工艺标准

配电箱柜布线及接线安装工艺标准_第1页
1/3
配电箱柜布线及接线安装工艺标准_第2页
2/3
配电箱柜布线及接线安装工艺标准_第3页
3/3

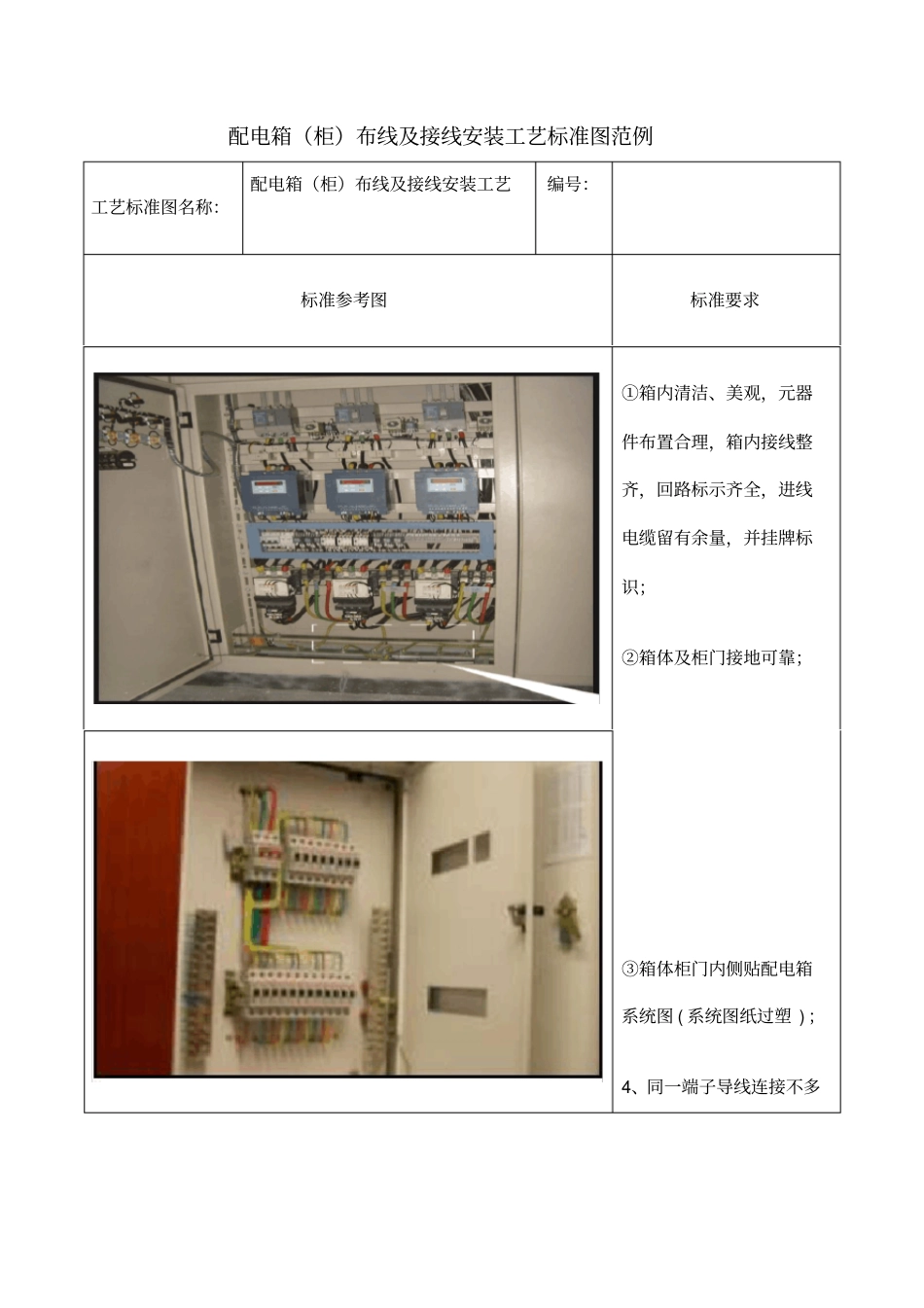

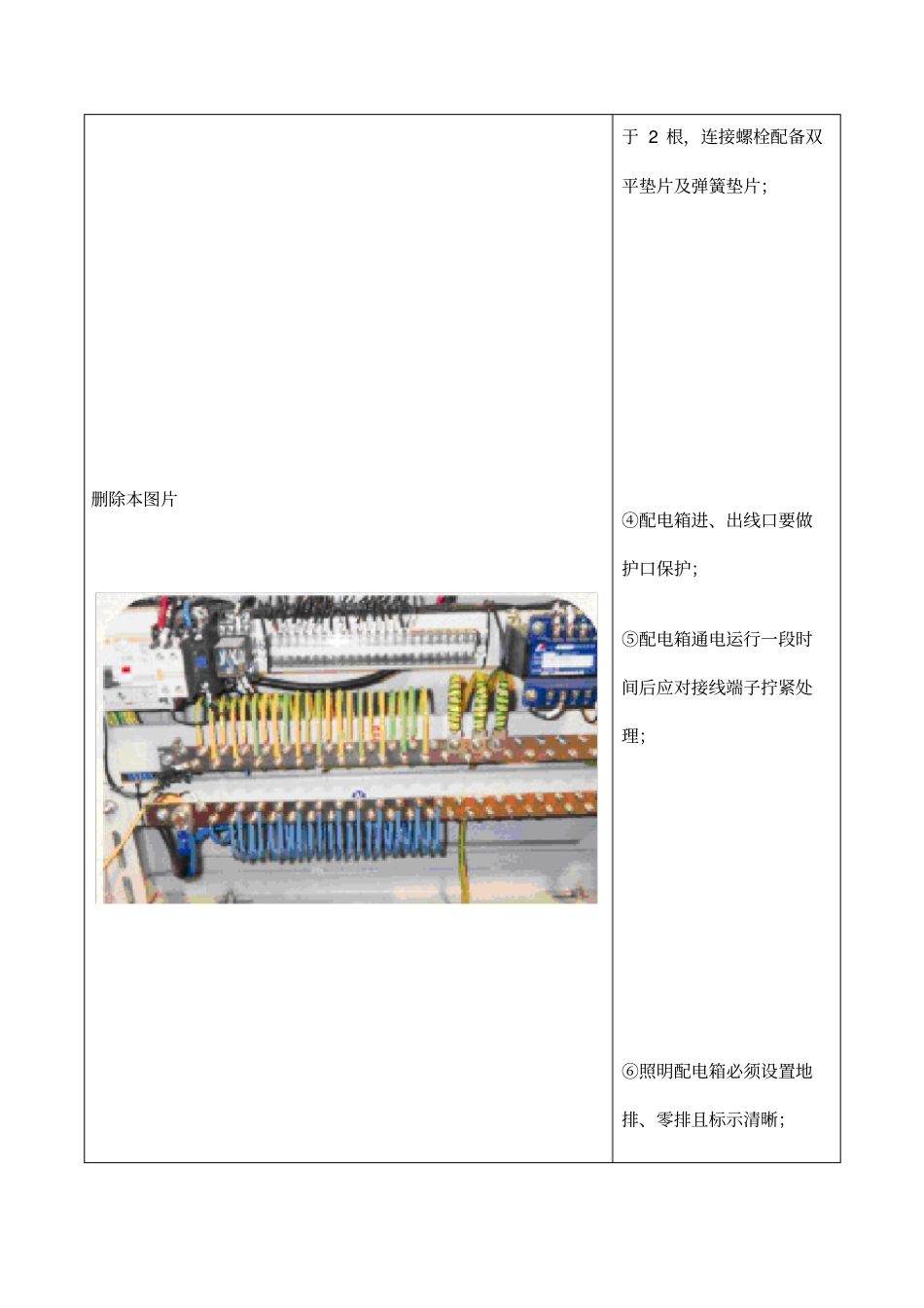

配电箱(柜)布线及接线安装工艺标准图范例工艺标准图名称:配电箱(柜)布线及接线安装工艺编号:标准参考图标准要求①箱内清洁、美观,元器件布置合理,箱内接线整齐,回路标示齐全,进线电缆留有余量,并挂牌标识;②箱体及柜门接地可靠;③箱体柜门内侧贴配电箱系统图 ( 系统图纸过塑 ) ;4、同一端子导线连接不多删除本图片于 2 根,连接螺栓配备双平垫片及弹簧垫片;④配电箱进、出线口要做护口保护;⑤配电箱通电运行一段时间后应对接线端子拧紧处理;⑥照明配电箱必须设置地排、零排且标示清晰;⑦配电箱回路标识清楚,电线端头需套回路标识。
