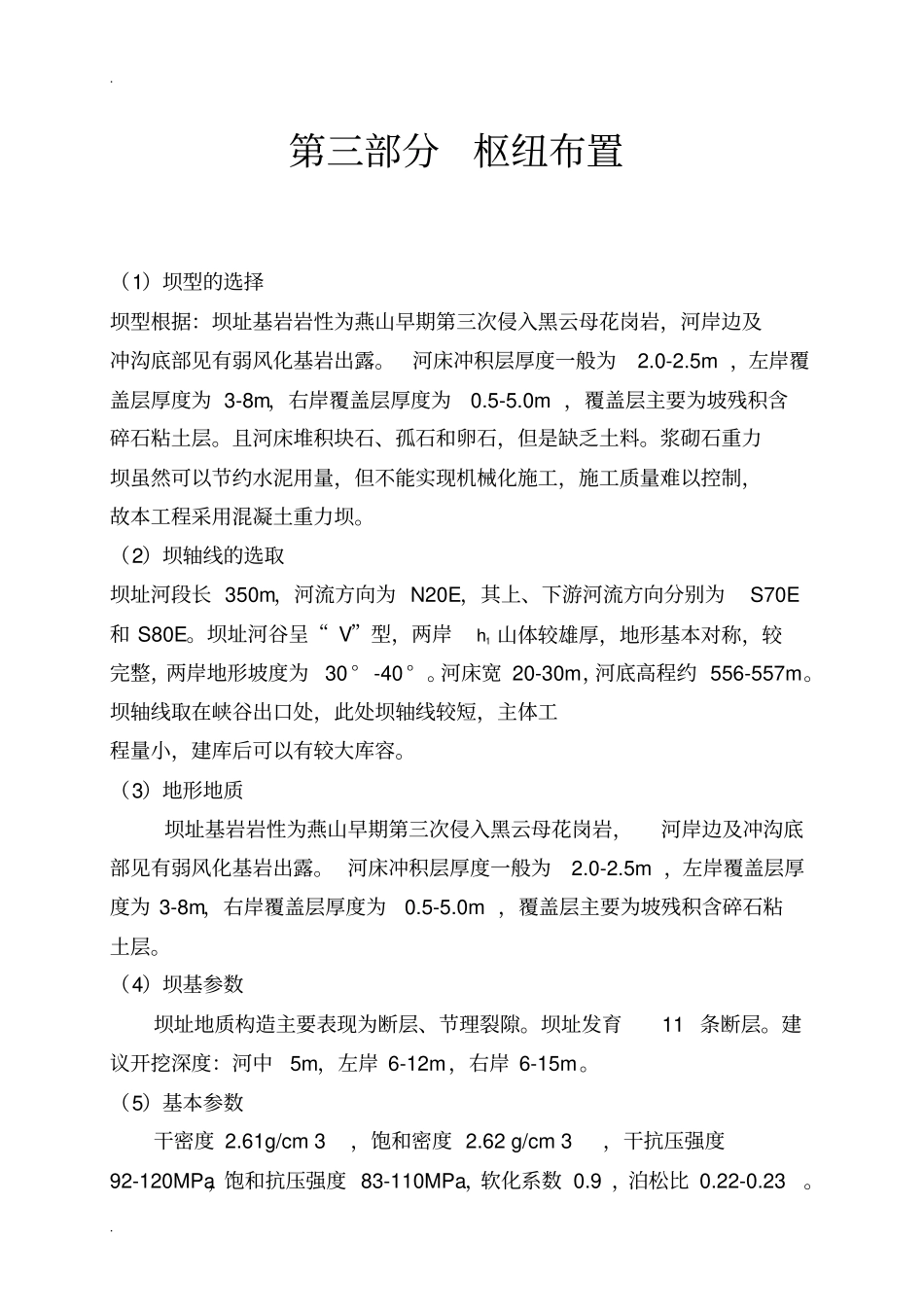

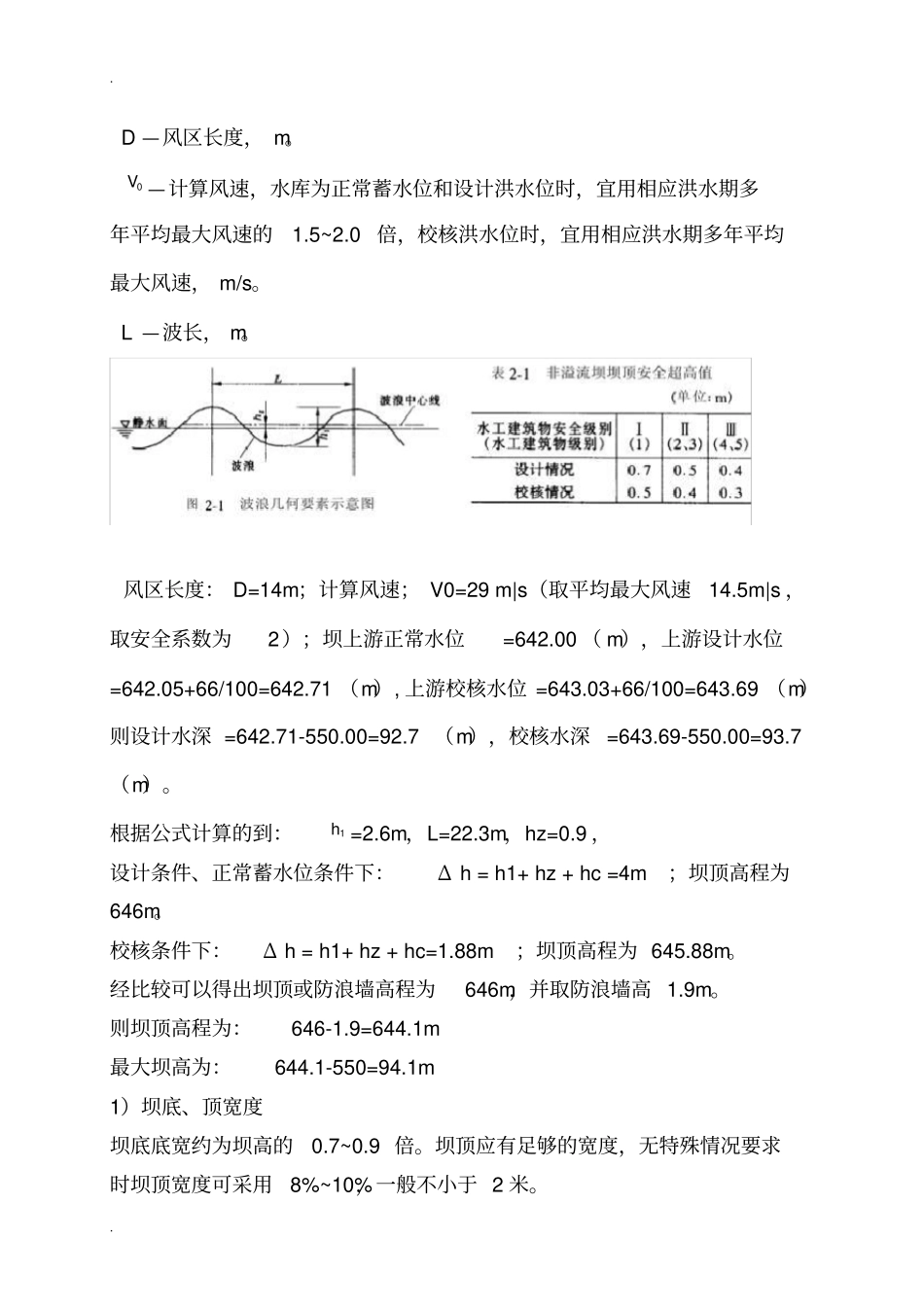

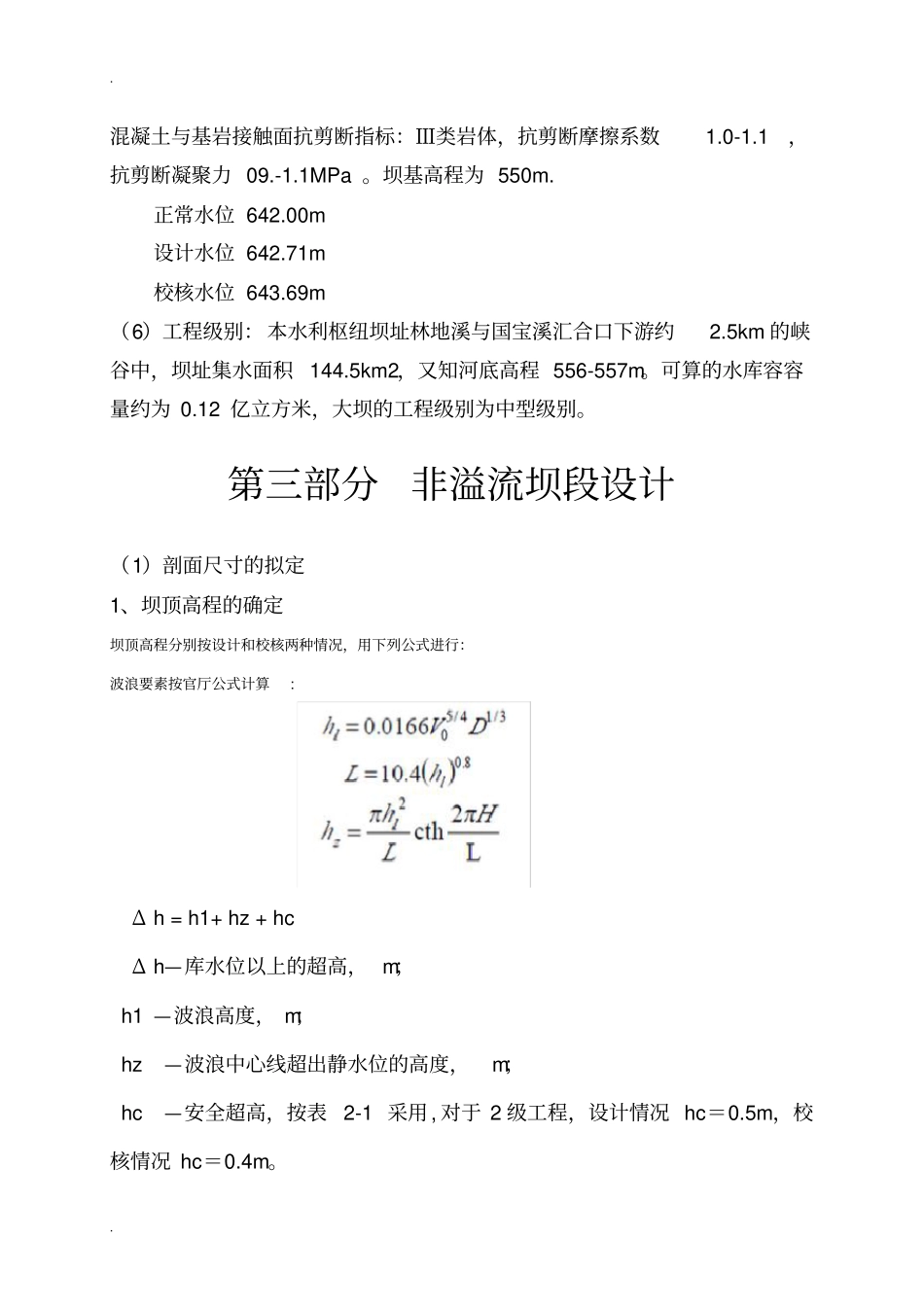

. . 第三部分枢纽布置（1）坝型的选择坝型根据：坝址基岩岩性为燕山早期第三次侵入黑云母花岗岩，河岸边及冲沟底部见有弱风化基岩出露。河床冲积层厚度一般为 2.0-2.5m ，左岸覆盖层厚度为 3-8m，右岸覆盖层厚度为 0.5-5.0m ，覆盖层主要为坡残积含碎石粘土层。且河床堆积块石、孤石和卵石，但是缺乏土料。浆砌石重力坝虽然可以节约水泥用量，但不能实现机械化施工，施工质量难以控制，故本工程采用混凝土重力坝。（2）坝轴线的选取坝址河段长 350m，河流方向为 N20E，其上、下游河流方向分别为 S70E和 S80E。坝址河谷呈“ V”型，两岸1h 山体较雄厚，地形基本对称，较完整，两岸地形坡度为 30 ° -40 ° 。河床宽 20-30m，河底高程约 556-557m。坝轴线取在峡谷出口处，此处坝轴线较短，主体工程量小，建库后可以有较大库容。（3）地形地质坝址基岩岩性为燕山早期第三次侵入黑云母花岗岩，河岸边及冲沟底部见有弱风化基岩出露。 河床冲积层厚度一般为 2.0-2.5m ，左岸覆盖层厚度为 3-8m，右岸覆盖层厚度为 0.5-5.0m ，覆盖层主要为坡残积含碎石粘土层。（4）坝基参数坝址地质构造主要表现为断层、节理裂隙。坝址发育 11 条断层。建议开挖深度：河中 5m，左岸 6-12m，右岸 6-15m。（5）基本参数干密度 2.61g/cm 3 ，饱和密度 2.62 g/cm 3 ，干抗压强度92-120MPa，饱和抗压强度 83-110MPa，软化系数 0.9 ，泊松比 0.22-0.23。. . 混凝土与基岩接触面抗剪断指标：Ⅲ类岩体，抗剪断摩擦系数 1.0-1.1，抗剪断凝聚力 09.-1.1MPa 。坝基高程为 550m. 正常水位 642.00m 设计水位 642.71m 校核水位 643.69m （6）工程级别：本水利枢纽坝址林地溪与国宝溪汇合口下游约2.5km 的峡谷中，坝址集水面积144.5km2，又知河底高程 556-557m。可算的水库容容量约为 0.12 亿立方米，大坝的工程级别为中型级别。第三部分非溢流坝段设计（1）剖面尺寸的拟定1、坝顶高程的确定坝顶高程分别按设计和校核两种情况，用下列公式进行：波浪要素按官厅公式计算: Δ h = h1+ hz + hc Δ h—库水位以上的超高， m； h1 —波浪高度， m； hz —波浪中心线超出静水位的高度，m； hc —安全超高，按表2-1 采用, 对于 2 级工程，设计情况 hc＝0.5m，校核情况 hc＝0.4m。. . D —风区长度， m。—计算风速，水库为正常蓄水位和设计洪水位时，宜用相应洪水期多年平均最大风速的1.5~2.0 倍，校核...
