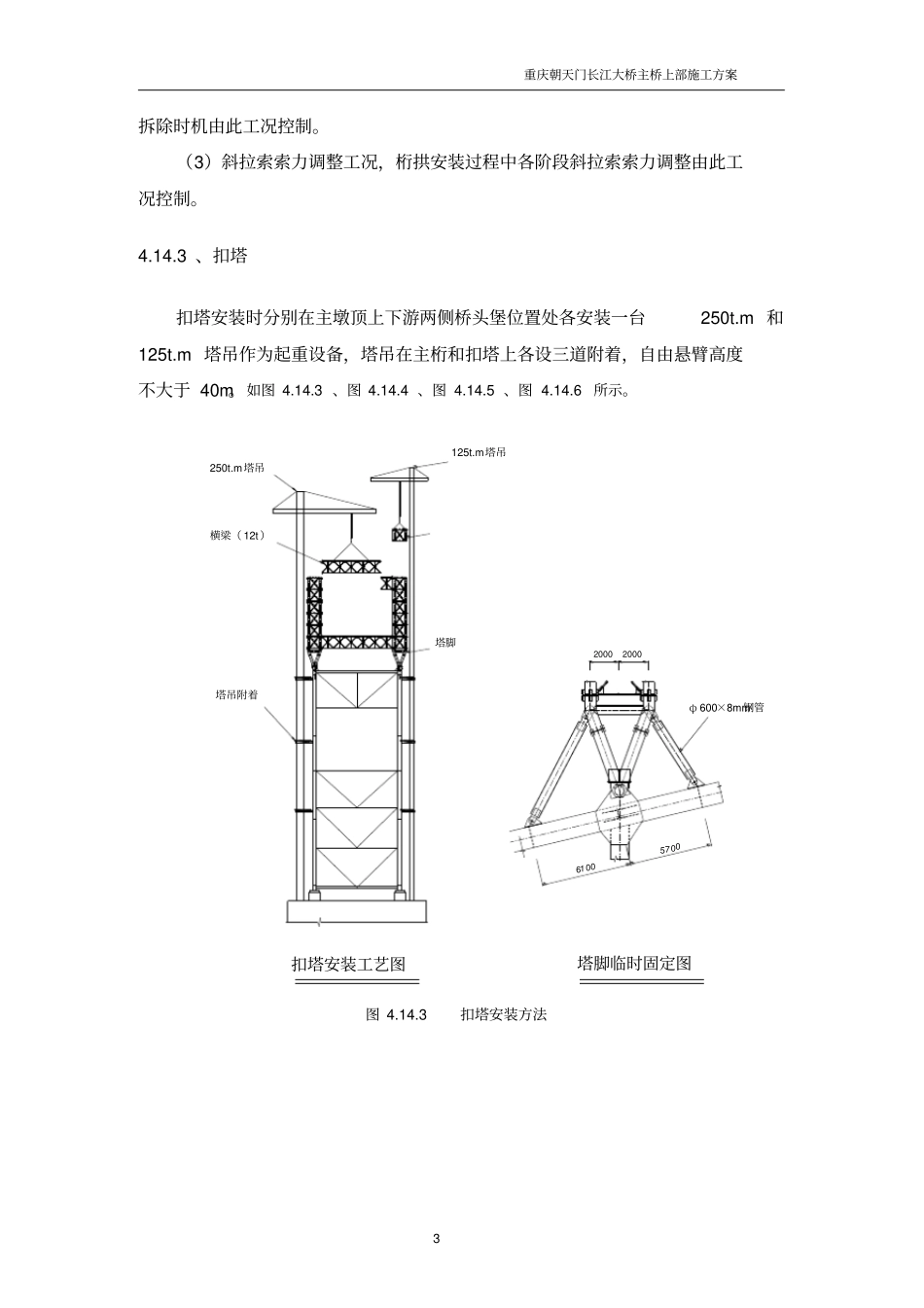

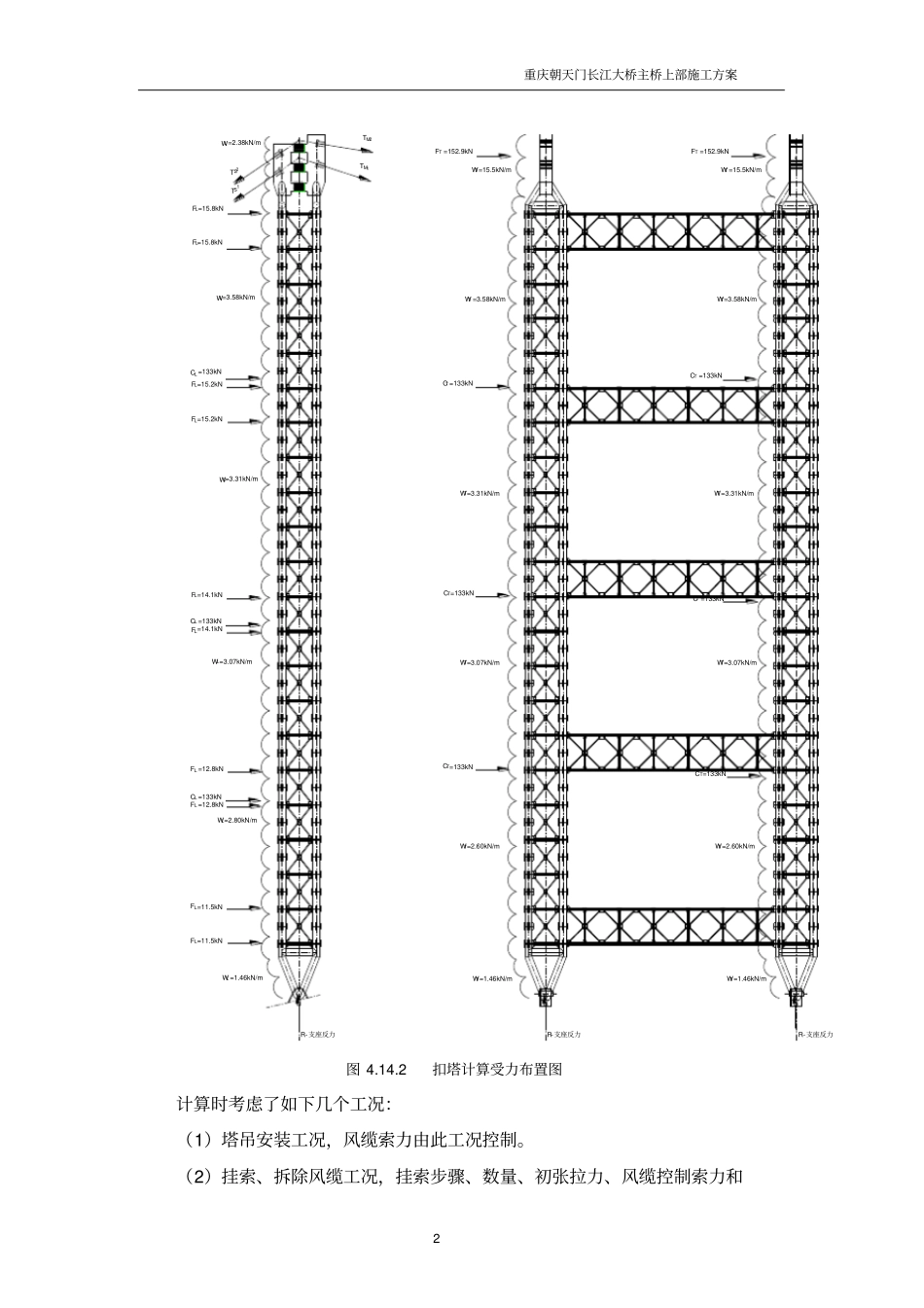

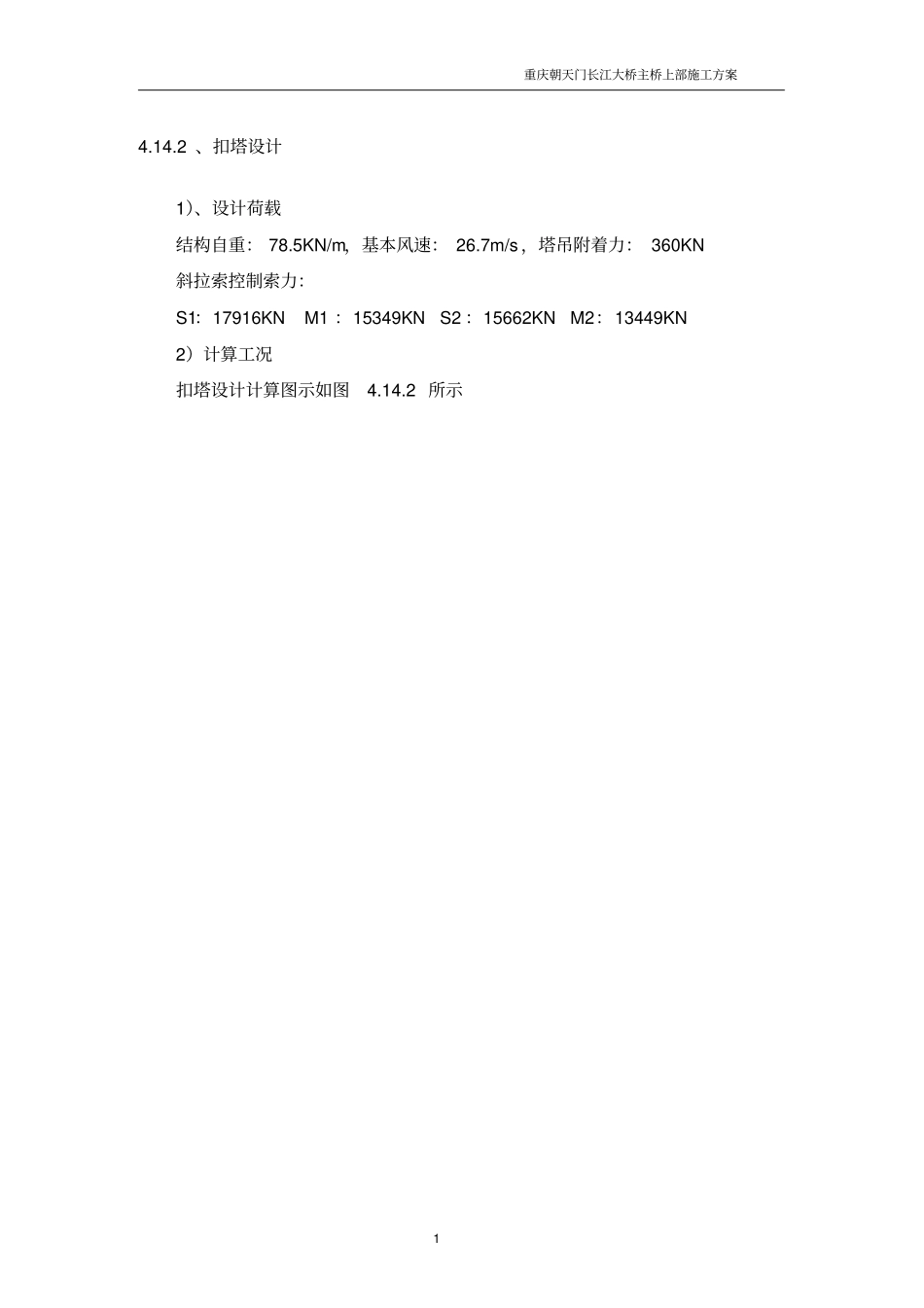

重庆朝天门长江大桥主桥上部施工方案1 4.14.2 、扣塔设计1）、设计荷载结构自重： 78.5KN/m，基本风速： 26.7m/s ，塔吊附着力： 360KN 斜拉索控制索力：S1：17916KN M1 ：15349KN S2 ：15662KN M2：13449KN 2）计算工况扣塔设计计算图示如图4.14.2 所示重庆朝天门长江大桥主桥上部施工方案2 FTTS2TS1TM2TM1WL =2.38kN/mWL=3.58kN/mWL=3.31kN/mWL=3.07kN/mWL=2.80kN/mWL =1.46kN/m=11.5kNFL=12.8kNFL=14.1kNFL=15.2kNFL=15.8kNFLWT=15.5kN/m=152.9kN-支座反力R=133kNCL=133kNCT=133kNCT=133kNCT=15.8kNFL=15.2kNFL=133kNCL=133kNCL=14.1kNFL=12.8kNFL=11.5kNFLFT =152.9kNWT=15.5kN/mWT =3.58kN/mWT=3.58kN/m=133kNCTWT=3.31kN/mWT=3.31kN/m=133kNCTWT=3.07kN/mWT=3.07kN/m=133kNCTWT=2.60kN/mWT=2.60kN/mWT=1.46kN/mWT=1.46kN/m-支座反力R-支座反力R图 4.14.2 扣塔计算受力布置图计算时考虑了如下几个工况：（1）塔吊安装工况，风缆索力由此工况控制。（2）挂索、拆除风缆工况，挂索步骤、数量、初张拉力、风缆控制索力和重庆朝天门长江大桥主桥上部施工方案3 拆除时机由此工况控制。（3）斜拉索索力调整工况，桁拱安装过程中各阶段斜拉索索力调整由此工况控制。4.14.3 、扣塔扣塔安装时分别在主墩顶上下游两侧桥头堡位置处各安装一台250t.m 和125t.m 塔吊作为起重设备，塔吊在主桁和扣塔上各设三道附着，自由悬臂高度不大于 40m。如图 4.14.3 、图 4.14.4 、图 4.14.5 、图 4.14.6所示。塔脚临时固定图扣塔安装工艺图φ 600×8mm钢管20002000塔吊附着塔脚125t.m塔吊250t.m塔吊57006100横梁（ 12t ）图 4.14.3 扣塔安装方法重庆朝天门长江大桥主桥上部施工方案4 张拉千斤顶张拉杆临时风缆大样图临时风缆布置图张拉调整端固定锚固端锚箱张拉架61φ 7平行钢丝束δ 50Q345节点板初张力1673kN初张力1313kN临时缆索A17A15A1336000400020002000120030003000图 4.14.4 扣塔风缆结构形式5504040040图 4.14.5 塔顶锚箱结构形式图重庆朝天门长江大桥主桥上部施工方案5 图 4.14.6 上弦斜拉索张拉端构造图扣塔安装步骤如下：安装塔脚和铰轴，用φ600×8mm钢管与主桁临时固接→安装9 个标准节→安装风缆，并初张拉→拆除塔脚支撑斜腿→安装标准节至塔顶→安装塔顶分配梁→安装钢锚箱安装控制要点：（1）安装前检查 A15 节点及塔脚铰孔尺寸、孔轴重合率、检验铰轴材质及加工质量。（2）检验标准节加工质量，...
