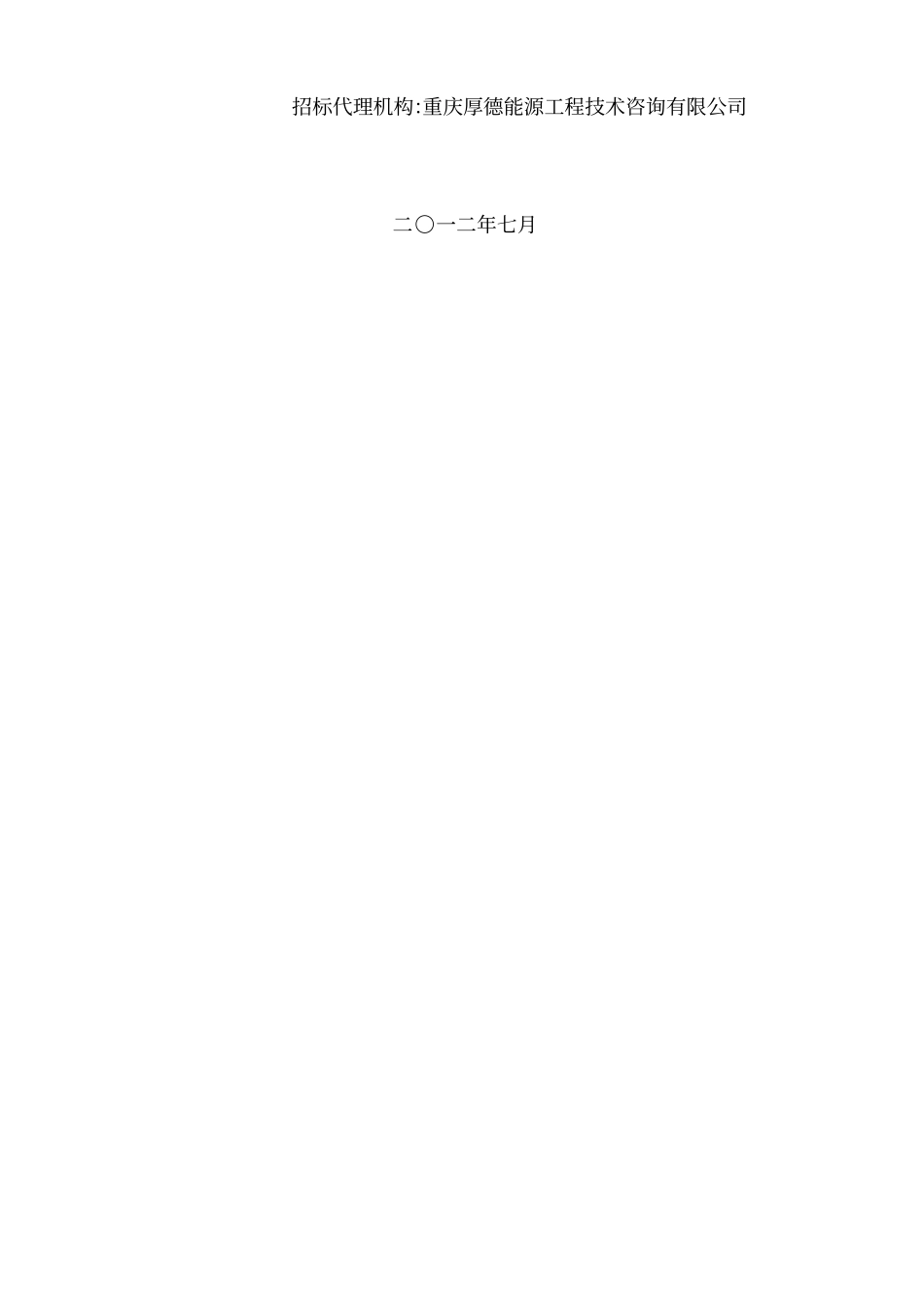

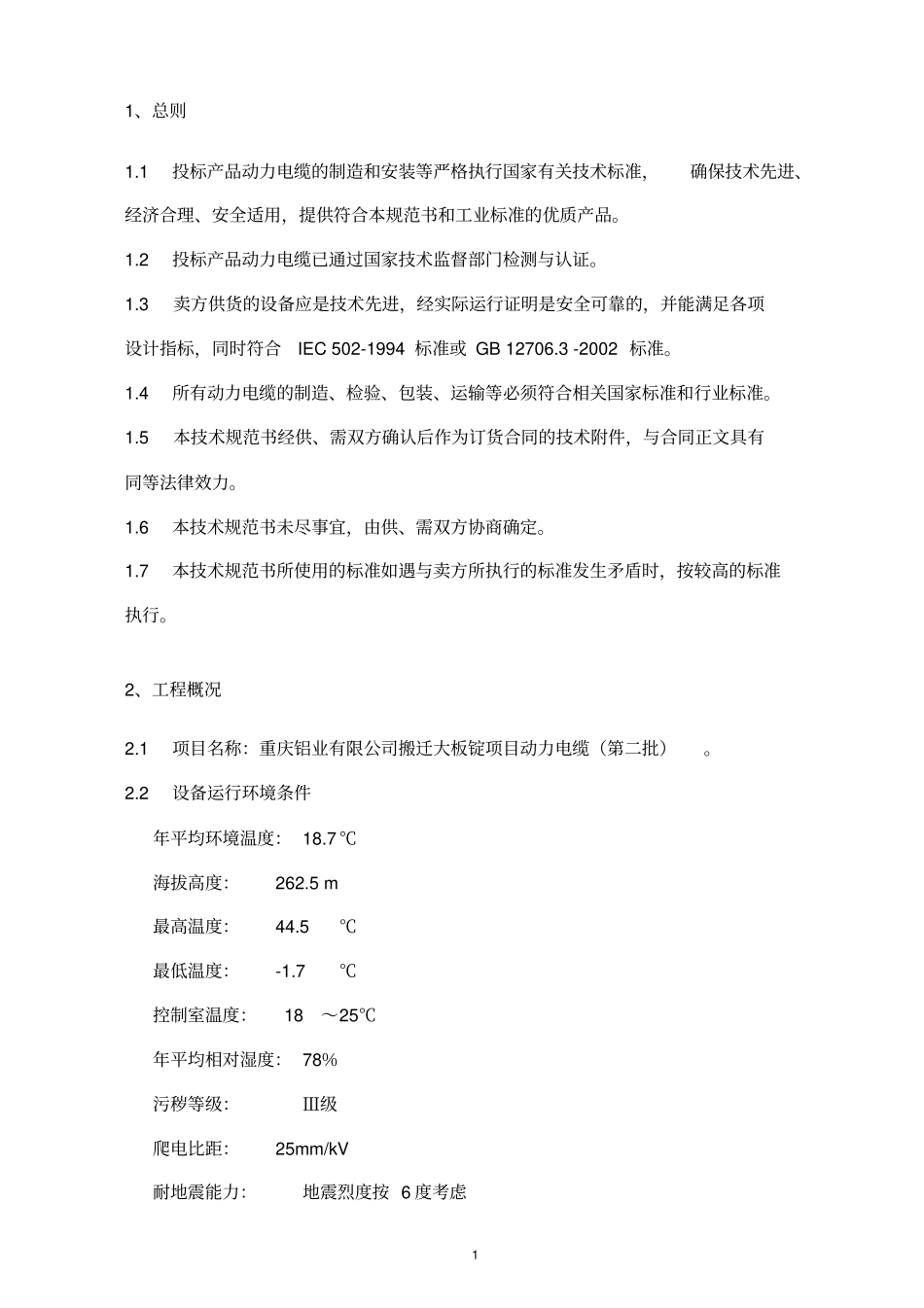

重庆铝业环保搬迁大板锭项目动力电缆技术规范书招标人：重庆旗能电铝有限公司招标代理机构：重庆厚德能源工程技术咨询有限公司二〇一二年七月1 1、总则1.1 投标产品动力电缆的制造和安装等严格执行国家有关技术标准，确保技术先进、经济合理、安全适用，提供符合本规范书和工业标准的优质产品。1.2 投标产品动力电缆已通过国家技术监督部门检测与认证。1.3 卖方供货的设备应是技术先进，经实际运行证明是安全可靠的，并能满足各项设计指标，同时符合IEC 502-1994 标准或 GB 12706.3 -2002 标准。1.4 所有动力电缆的制造、检验、包装、运输等必须符合相关国家标准和行业标准。1.5 本技术规范书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。1.6 本技术规范书未尽事宜，由供、需双方协商确定。1.7 本技术规范书所使用的标准如遇与卖方所执行的标准发生矛盾时，按较高的标准执行。2、工程概况2.1 项目名称：重庆铝业有限公司搬迁大板锭项目动力电缆（第二批）。2.2 设备运行环境条件年平均环境温度： 18.7 ℃海拔高度： 262.5 m 最高温度： 44.5℃最低温度： -1.7℃控制室温度： 18～25℃年平均相对湿度： 78％污秽等级：Ⅲ级爬电比距： 25mm/kV 耐地震能力：地震烈度按 6 度考虑2 3、供货范围供货范围为满足技术参数要求的全部部件，保证设备能够长期、安全、正常运转，并达到所要求的技术参数所必须的货物、随机附件、专用工具。型号单位数量所属项备注YJLV-8.7/10KV 3×150mm2米510 10KV总配电室（ G5327-19D5）YJLV-8.7/10KV 3×185mm2米150 ZR-YJV-0.6/1KV 4×2.5mm2米50 三相 10KV 电缆头 3 ×120mm2个2 三相 10KV 电缆头 3 ×150mm2个28 三相 10KV 电缆头 3 ×185mm2个8 YJLV-8.7/10KV 3×95mm2米130 1＃预焙槽10KV配电室 （G5327-35D1-1 ）高压电缆头户内型截面 3×150 10KV 个4 高压电缆头户内型截面 3×95 10KV 个12 ZR-YJV-0.6/1KV 4× 4mm2米30 ZR-YJV-0.6/1KV 4× 6mm2米10 ZR-YJV-0.6/1KV 4× 4mm2米30 2＃预焙槽10KV配电室 （G5327-35D1-2 ）ZR-YJV-0.6/1KV 4× 6mm2米10 YJLV-8.7/10KV 3×95mm2米130 高压电缆头户内型截面 3×185 10KV 个4 高压电缆头户内型截面 3×95 10KV 个17 ZR-YJV-0.6/1KV 4×2.5mm2米130 1＃预焙槽配电、控制室（G5327-11D1）ZR-YJV-0.6/1KV 4×2.5mm2米130 2＃预焙槽配电、控制室（...
