金属拱顶储罐施工方案

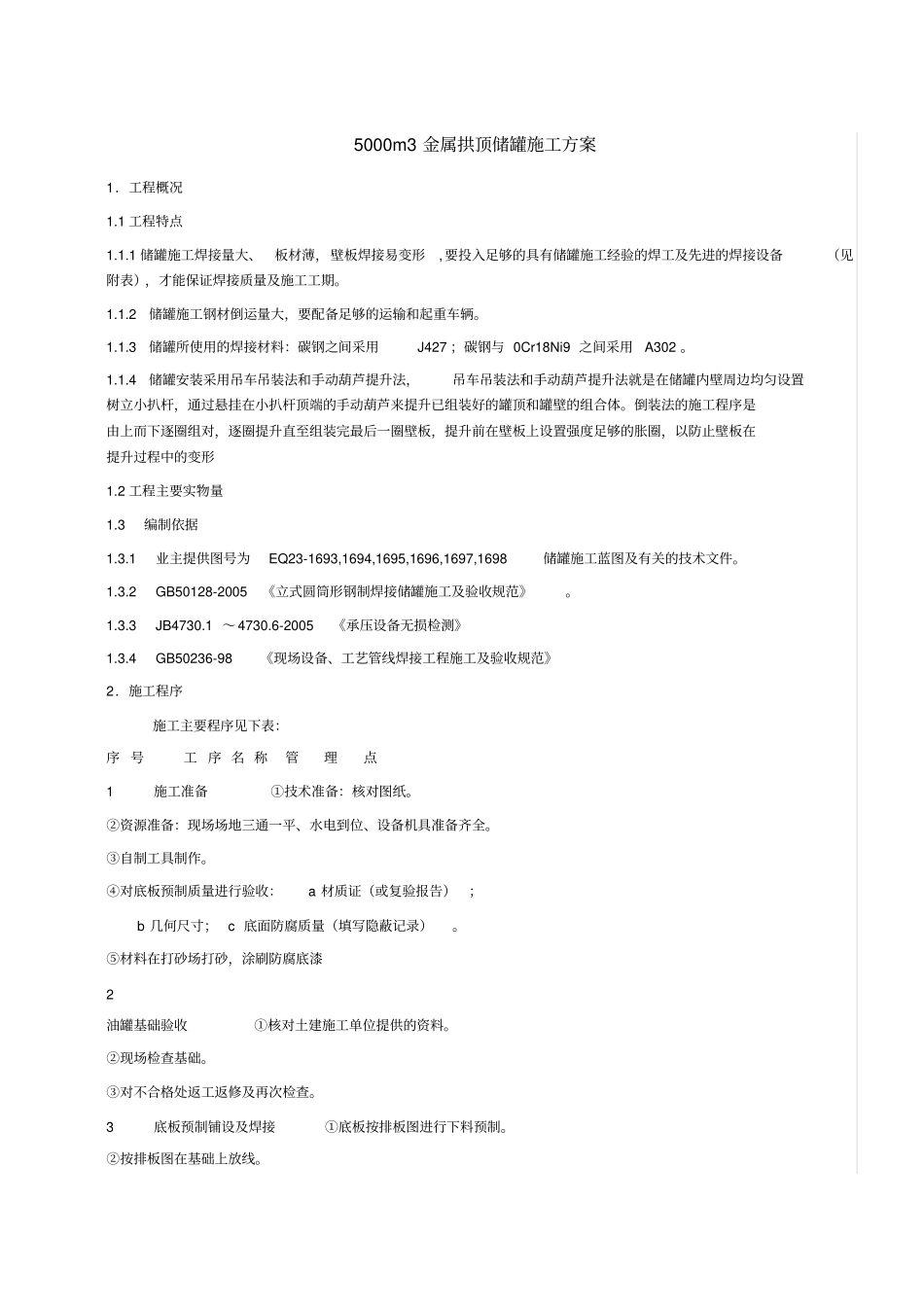

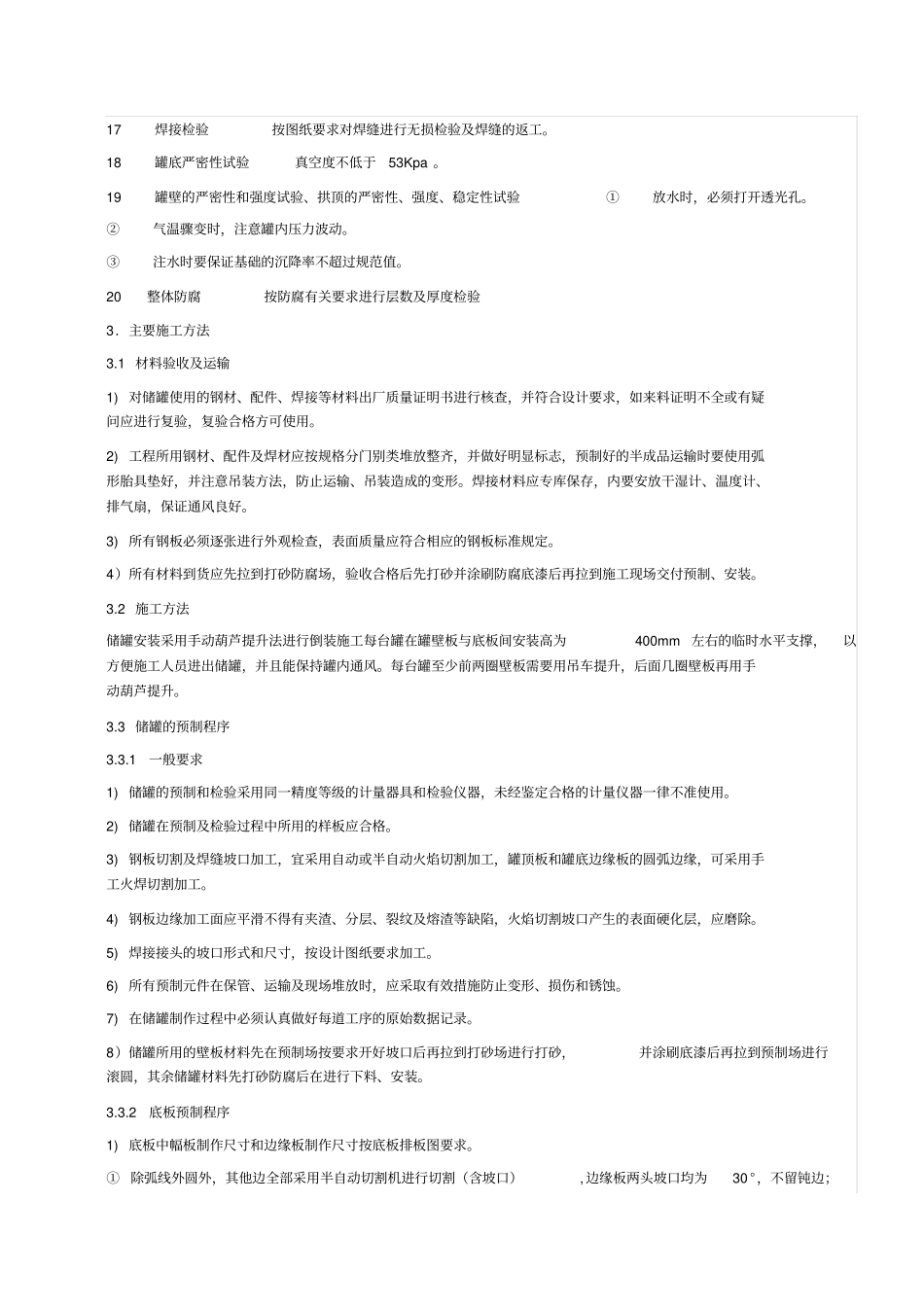

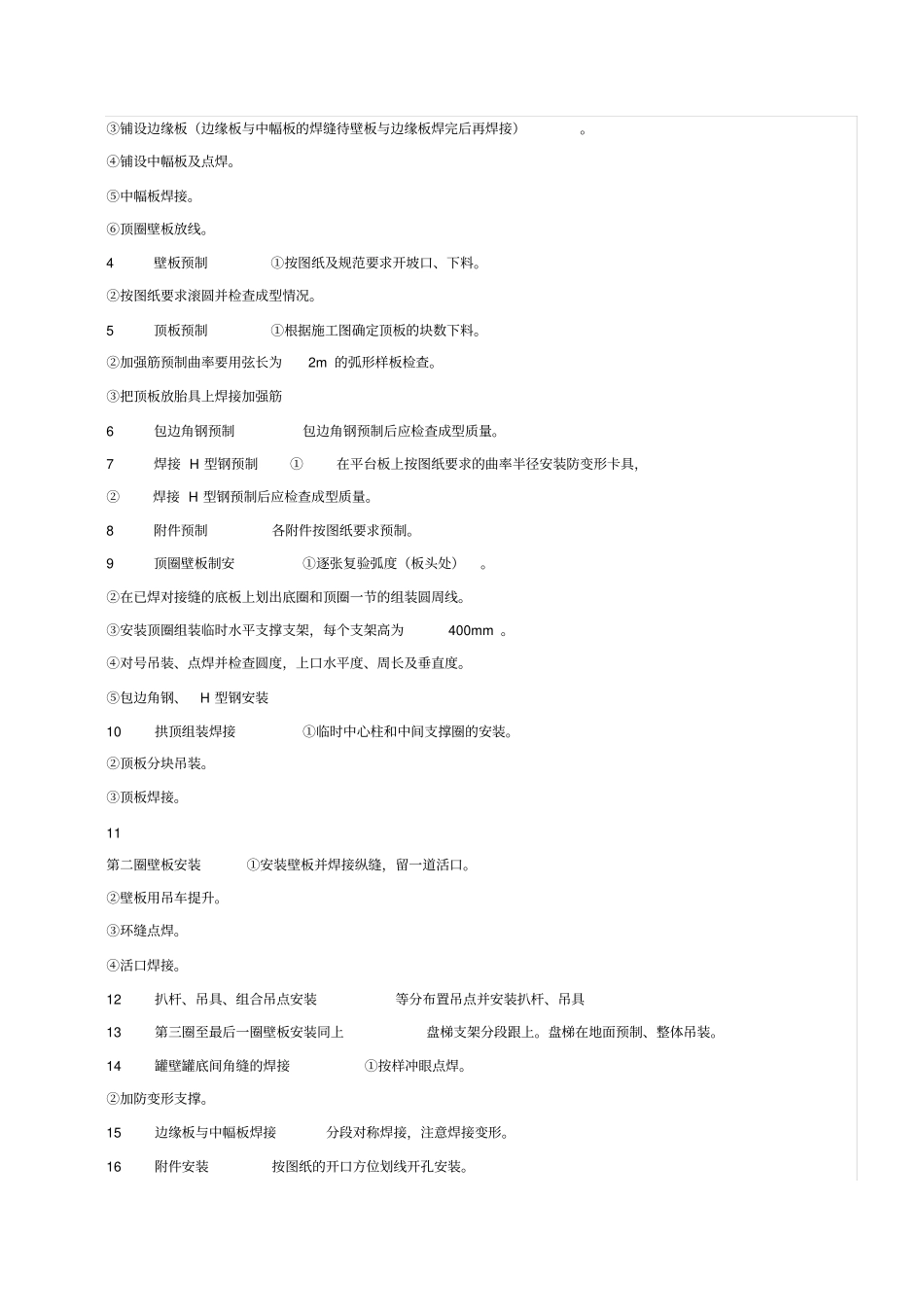

5000m3 金属拱顶储罐施工方案1．工程概况1.1 工程特点1.1.1 储罐施工焊接量大、板材薄，壁板焊接易变形, 要投入足够的具有储罐施工经验的焊工及先进的焊接设备（见附表），才能保证焊接质量及施工工期。1.1.2 储罐施工钢材倒运量大，要配备足够的运输和起重车辆。1.1.3 储罐所使用的焊接材料：碳钢之间采用J427 ；碳钢与 0Cr18Ni9 之间采用A302 。1.1.4 储罐安装采用吊车吊装法和手动葫芦提升法，吊车吊装法和手动葫芦提升法就是在储罐内壁周边均匀设置树立小扒杆，通过悬挂在小扒杆顶端的手动葫芦来提升已组装好的罐顶和罐壁的组合体。倒装法的施工程序是由上而下逐圈组对，逐圈提升直至组装完最后一圈壁板，提升前在壁板上设置强度足够的胀圈，以防止壁板在提升过程中的变形1.2 工程主要实物量1.3 编制依据1.3.1 业主提供图号为EQ23-1693,1694,1695,1696,1697,1698储罐施工蓝图及有关的技术文件。1.3.2 GB50128-2005《立式圆筒形钢制焊接储罐施工及验收规范》。1.3.3 JB4730.1 ～4730.6-2005 《承压设备无损检测》1.3.4 GB50236-98 《现场设备、工艺管线焊接工程施工及验收规范》2．施工程序施工主要程序见下表：序 号工 序 名 称管理点1 施工准备①技术准备：核对图纸。②资源准备：现场场地三通一平、水电到位、设备机具准备齐全。③自制工具制作。④对底板预制质量进行验收：a 材质证（或复验报告）；b 几何尺寸； c 底面防腐质量（填写隐蔽记录）。⑤材料在打砂场打砂，涂刷防腐底漆2油罐基础验收①核对土建施工单位提供的资料。②现场检查基础。③对不合格处返工返修及再次检查。3 底板预制铺设及焊接①底板按排板图进行下料预制。②按排板图在基础上放线。③铺设边缘板（边缘板与中幅板的焊缝待壁板与边缘板焊完后再焊接）。④铺设中幅板及点焊。⑤中幅板焊接。⑥顶圈壁板放线。4 壁板预制①按图纸及规范要求开坡口、下料。②按图纸要求滚圆并检查成型情况。5 顶板预制①根据施工图确定顶板的块数下料。②加强筋预制曲率要用弦长为2m 的弧形样板检查。③把顶板放胎具上焊接加强筋6 包边角钢预制包边角钢预制后应检查成型质量。7 焊接 H 型钢预制①在平台板上按图纸要求的曲率半径安装防变形卡具，②焊接 H 型钢预制后应检查成型质量。8 附件预制各附件按图纸要求预制。9 顶圈壁板制安①逐张复验弧度（板头处）。②在已焊对接缝的底板上划出底圈和顶圈一节的组装圆周线。③安装顶圈组装临时水平支...
