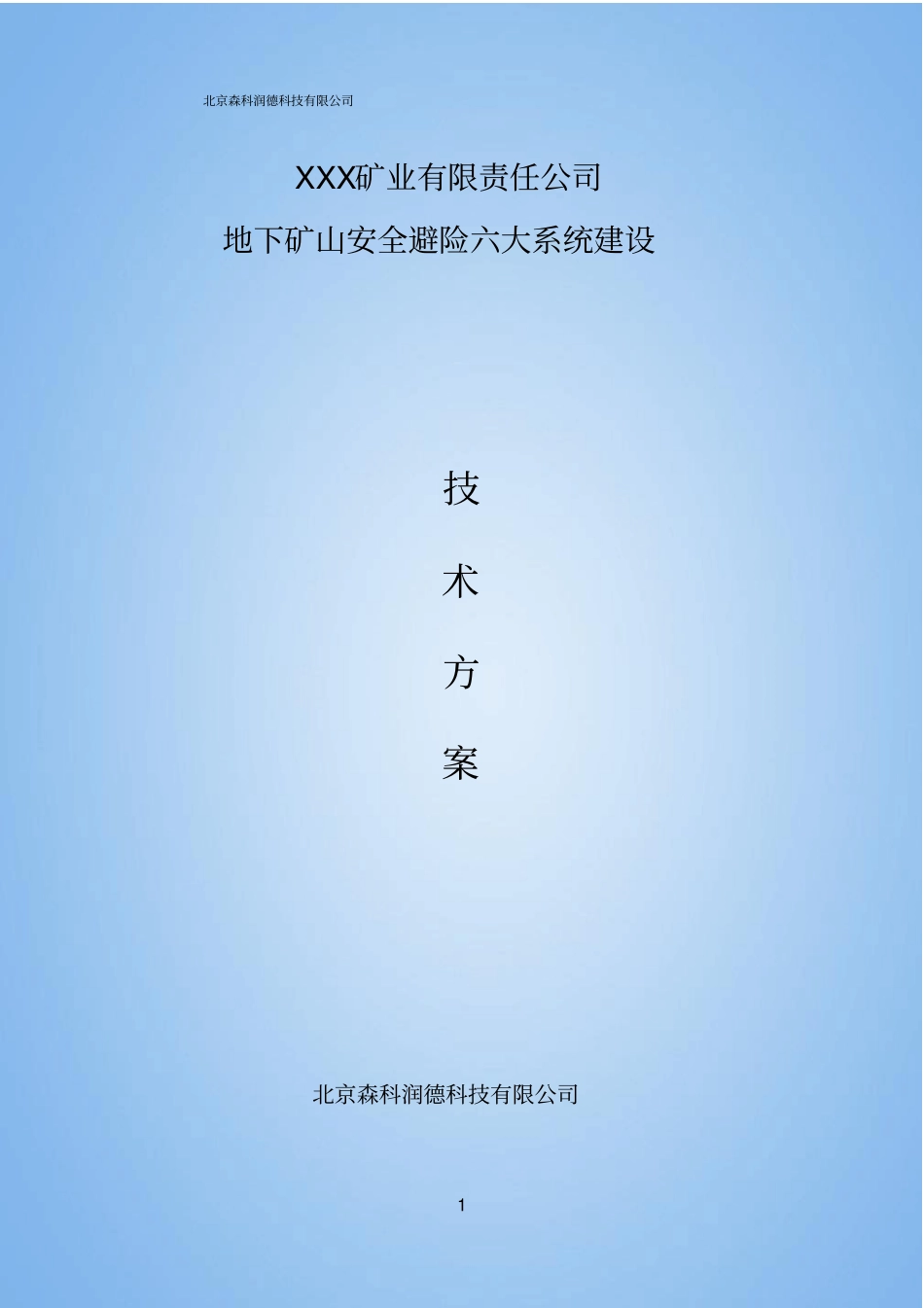

北京森科润德科技有限公司1XXX矿业有限责任公司地下矿山安全避险六大系统建设技术方案北京森科润德科技有限公司北京森科润德科技有限公司2概述根据陕西省安监局 颁发的 《 关于推 进 金属非金属地下 矿山安全避险“六大系统”建设的实施意见》（2011） 56 号文相关要求，结合矿山自身安全生产实际，积极开展地下矿山安全避险“六大系统”建设工作，并做好系统的调试和应用，充分发挥其在安全避险和生产调度中的重要作用，从根本上提升地下矿山灾害防范水平。XXX公司位于XXX峪，有 2 个坑口，在距一坑入口1300 米处贯通，年含金矿石产量0.6 万吨。该矿生产规模小，本着尽量减轻矿方经济负担的前提下，充分利用原有的设备、设施，开展“六大系统”建设，整体费用为 XXX万元。该项目，我方负责监测监控、人员定位、通讯联络系统的建设；压风自救、供水施救、紧急避险系统由矿方自行建设，我方进行技术指导。该矿监测监控系统需要建设2 个 KJ66N中心站，12 个模拟量信号监测，8 个视频观测点；人员定位（包含考勤）系统需要建设6 个分站；调度通讯联络系统需要1 台调度交换机、9 部矿用本安型电话。一、监测监控系统：KJ66N 型矿山安全监控系统是一套集安全、生产、网络管理、工业电视为一体的大型综合矿山监控系统。系统采用先进的分布式处理模式，主干连接为树型结构，具体组成如下：1、地面监控中心站及网络终端等，是整个监控系统的核心。地面监控中心站及网络终端等设备之间的连接采用局域网方式；主要有主控机、数据传输接口、打印机、稳压电源、大屏显示等设备；2、监控分站主要完成对所监测的传感器数据采集、数据预处理、分类显示、报警、断电控制、与地面监控中心站的数据通讯、所接传感器的集中供电等；3、各类模拟量传感器及断电控制器、摄像头等，负责对各监测点的物理数据采集、显示、超限报警、信号传输、对分站控制指令的执行等。二、人员定位系统：KJ271 矿用人员管理系统由系统管理软件和系统硬件两大部分组成。北京森科润德科技有限公司3 1、数据采集服务器，使用华北工控机，用作数据采集和web 发布；矿用本安型KJ271-J 传输接口，用于RS232/CAN 信号转换； KJ271-F 矿用本安型分站。读取人员识别卡发送的信号，记录时间、地点、卡号，并把数据通过 CAN总线发送到服务器； KJ271-K识别卡， 每个下井人员携带一个，经过读卡器方圆150 米的范围即可被识别；专用避雷器串接在数据线上，保证井上发生...
