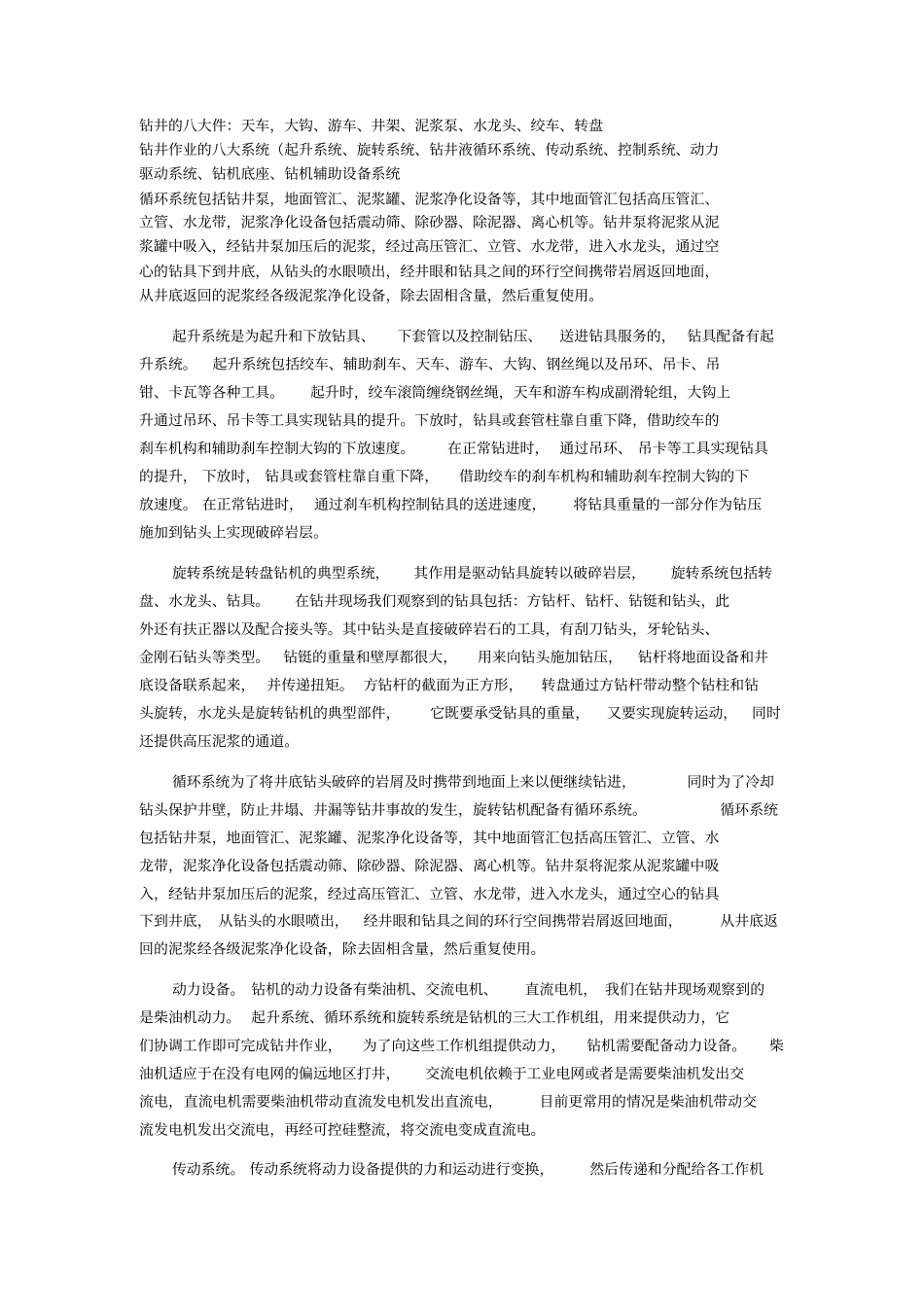

钻井的八大件:天车,大钩、游车、井架、泥浆泵、水龙头、绞车、转盘钻井作业的八大系统(起升系统、旋转系统、钻井液循环系统、传动系统、控制系统、动力驱动系统、钻机底座、钻机辅助设备系统循环系统包括钻井泵,地面管汇、泥浆罐、泥浆净化设备等,其中地面管汇包括高压管汇、立管、水龙带,泥浆净化设备包括震动筛、除砂器、除泥器、离心机等。钻井泵将泥浆从泥浆罐中吸入,经钻井泵加压后的泥浆,经过高压管汇、立管、水龙带,进入水龙头,通过空心的钻具下到井底,从钻头的水眼喷出,经井眼和钻具之间的环行空间携带岩屑返回地面,从井底返回的泥浆经各级泥浆净化设备,除去固相含量,然后重复使用。起升系统是为起升和下放钻具、下套管以及控制钻压、送进钻具服务的, 钻具配备有起升系统。起升系统包括绞车、辅助刹车、天车、游车、大钩、钢丝绳以及吊环、吊卡、吊钳、卡瓦等各种工具。起升时,绞车滚筒缠绕钢丝绳,天车和游车构成副滑轮组,大钩上升通过吊环、吊卡等工具实现钻具的提升。下放时,钻具或套管柱靠自重下降,借助绞车的刹车机构和辅助刹车控制大钩的下放速度。在正常钻进时, 通过吊环、 吊卡等工具实现钻具的提升, 下放时, 钻具或套管柱靠自重下降,借助绞车的刹车机构和辅助刹车控制大钩的下放速度。 在正常钻进时, 通过刹车机构控制钻具的送进速度,将钻具重量的一部分作为钻压施加到钻头上实现破碎岩层。旋转系统是转盘钻机的典型系统,其作用是驱动钻具旋转以破碎岩层,旋转系统包括转盘、水龙头、钻具。在钻井现场我们观察到的钻具包括:方钻杆、钻杆、钻铤和钻头,此外还有扶正器以及配合接头等。其中钻头是直接破碎岩石的工具,有刮刀钻头,牙轮钻头、金刚石钻头等类型。钻铤的重量和壁厚都很大,用来向钻头施加钻压,钻杆将地面设备和井底设备联系起来, 并传递扭矩。 方钻杆的截面为正方形,转盘通过方钻杆带动整个钻柱和钻头旋转,水龙头是旋转钻机的典型部件,它既要承受钻具的重量,又要实现旋转运动,同时还提供高压泥浆的通道。循环系统为了将井底钻头破碎的岩屑及时携带到地面上来以便继续钻进,同时为了冷却钻头保护井壁,防止井塌、井漏等钻井事故的发生,旋转钻机配备有循环系统。循环系统包括钻井泵,地面管汇、泥浆罐、泥浆净化设备等,其中地面管汇包括高压管汇、立管、水龙带,泥浆净化设备包括震动筛、除砂器、除泥器、离心机等。钻井泵将泥浆从泥浆罐中吸入,经钻井泵加压后的泥浆,...
