钻孔、扩孔、锪孔加工工艺编程

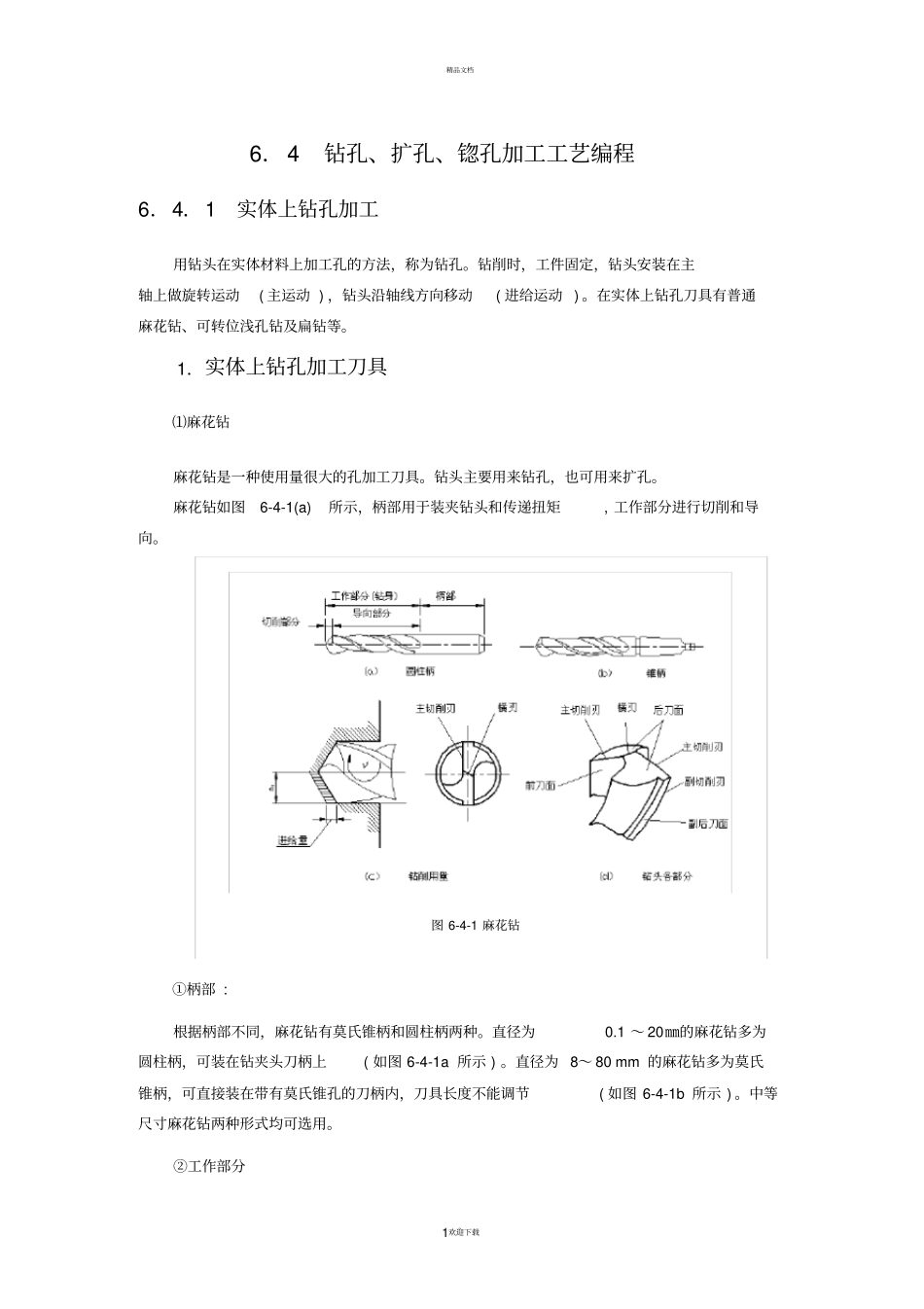

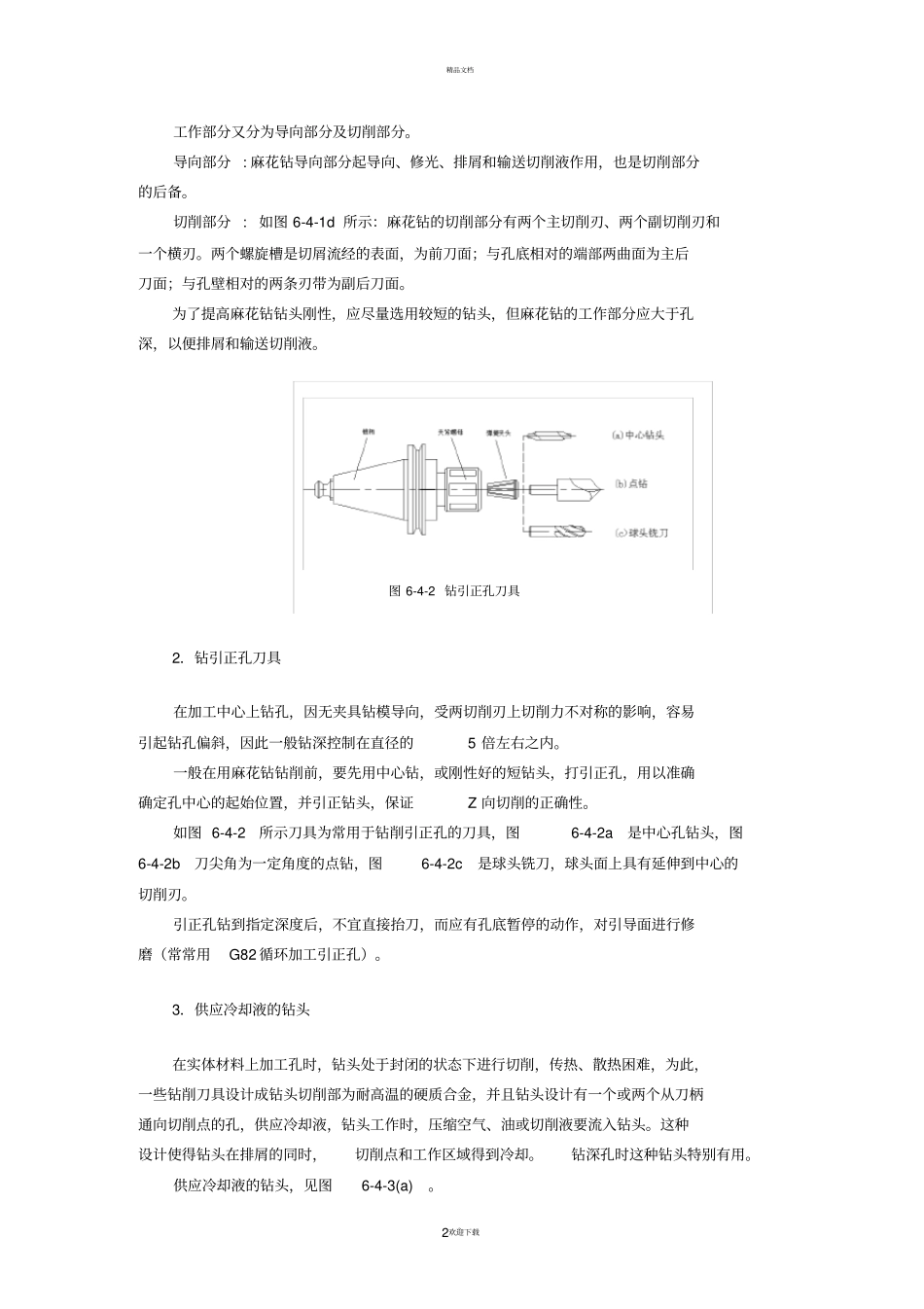

精品文档。1欢迎下载6．4 钻孔、扩孔、锪孔加工工艺编程6．4．1 实体上钻孔加工用钻头在实体材料上加工孔的方法，称为钻孔。钻削时，工件固定，钻头安装在主轴上做旋转运动( 主运动 ) ，钻头沿轴线方向移动( 进给运动 ) 。在实体上钻孔刀具有普通麻花钻、可转位浅孔钻及扁钻等。1．实体上钻孔加工刀具⑴麻花钻麻花钻是一种使用量很大的孔加工刀具。钻头主要用来钻孔，也可用来扩孔。麻花钻如图6-4-1(a)所示，柄部用于装夹钻头和传递扭矩, 工作部分进行切削和导向。①柄部 : 根据柄部不同，麻花钻有莫氏锥柄和圆柱柄两种。直径为0.1 ～ 20㎜的麻花钻多为圆柱柄，可装在钻夹头刀柄上( 如图 6-4-1a 所示 ) 。直径为 8～ 80 mm 的麻花钻多为莫氏锥柄，可直接装在带有莫氏锥孔的刀柄内，刀具长度不能调节( 如图 6-4-1b 所示 ) 。中等尺寸麻花钻两种形式均可选用。②工作部分图 6-4-1 麻花钻精品文档。2欢迎下载工作部分又分为导向部分及切削部分。导向部分 : 麻花钻导向部分起导向、修光、排屑和输送切削液作用，也是切削部分的后备。切削部分 : 如图 6-4-1d 所示：麻花钻的切削部分有两个主切削刃、两个副切削刃和一个横刃。两个螺旋槽是切屑流经的表面，为前刀面；与孔底相对的端部两曲面为主后刀面；与孔壁相对的两条刃带为副后刀面。为了提高麻花钻钻头刚性，应尽量选用较短的钻头，但麻花钻的工作部分应大于孔深，以便排屑和输送切削液。2．钻引正孔刀具在加工中心上钻孔，因无夹具钻模导向，受两切削刃上切削力不对称的影响，容易引起钻孔偏斜，因此一般钻深控制在直径的5 倍左右之内。一般在用麻花钻钻削前，要先用中心钻，或刚性好的短钻头，打引正孔，用以准确确定孔中心的起始位置，并引正钻头，保证Z 向切削的正确性。如图 6-4-2所示刀具为常用于钻削引正孔的刀具，图6-4-2a是中心孔钻头，图6-4-2b刀尖角为一定角度的点钻，图6-4-2c是球头铣刀，球头面上具有延伸到中心的切削刃。引正孔钻到指定深度后，不宜直接抬刀，而应有孔底暂停的动作，对引导面进行修磨（常常用G82 循环加工引正孔）。3．供应冷却液的钻头在实体材料上加工孔时，钻头处于封闭的状态下进行切削，传热、散热困难，为此，一些钻削刀具设计成钻头切削部为耐高温的硬质合金，并且钻头设计有一个或两个从刀柄通向切削点的孔，供应冷却液，钻头工作时，压缩空气、油或切削液要流入钻头。这种设计使得钻头在排屑的同时，切削点和工作区...
