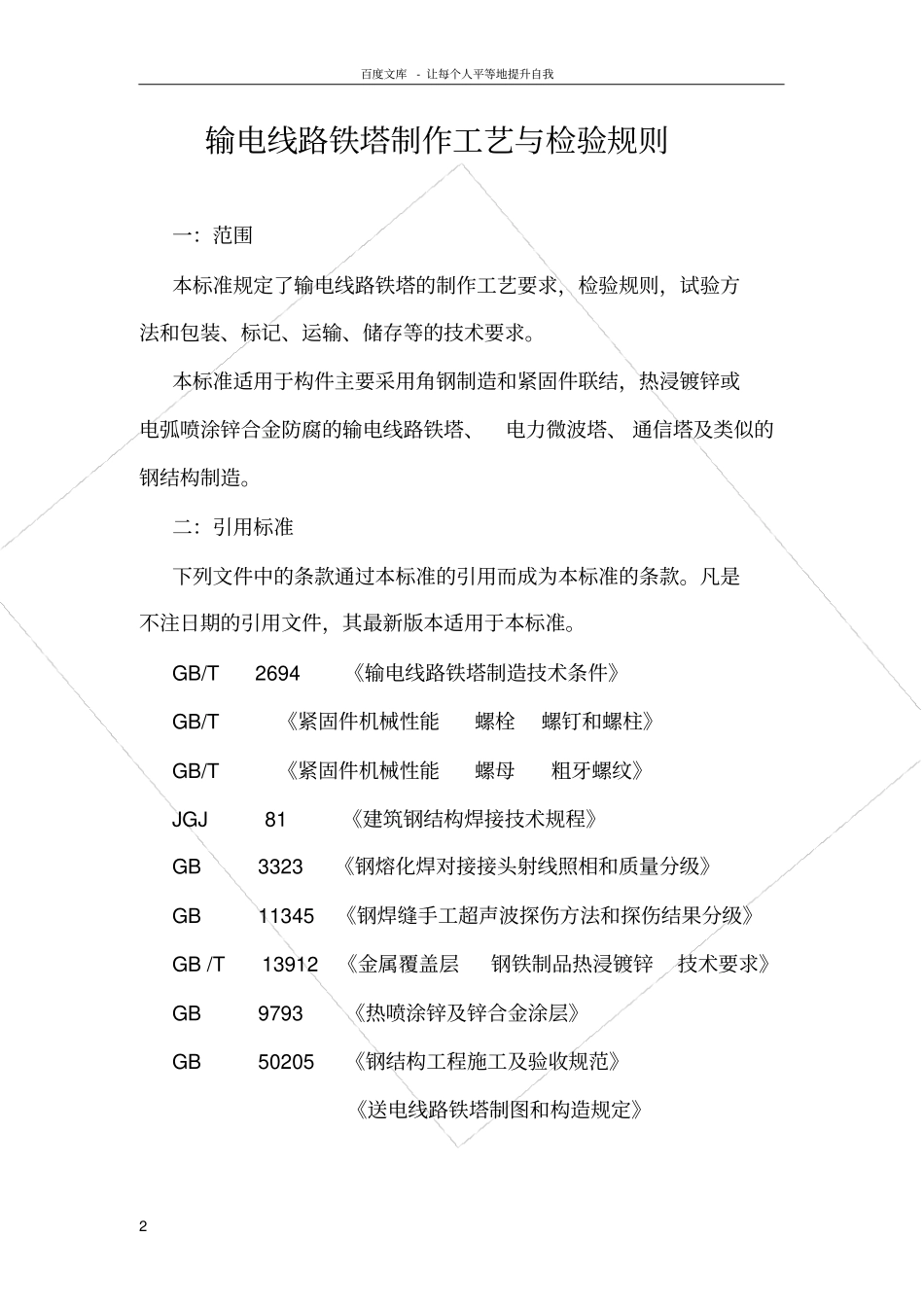

百度文库- 让每个人平等地提升自我1 输电线路铁塔制作工艺与检验规则XXXXX电力铁塔制造有限公司2011 年 5 月百度文库- 让每个人平等地提升自我2 输电线路铁塔制作工艺与检验规则一：范围本标准规定了输电线路铁塔的制作工艺要求，检验规则，试验方法和包装、标记、运输、储存等的技术要求。本标准适用于构件主要采用角钢制造和紧固件联结，热浸镀锌或电弧喷涂锌合金防腐的输电线路铁塔、电力微波塔、 通信塔及类似的钢结构制造。二：引用标准下列文件中的条款通过本标准的引用而成为本标准的条款。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T 2694 《输电线路铁塔制造技术条件》GB/T 《紧固件机械性能螺栓螺钉和螺柱》GB/T 《紧固件机械性能螺母粗牙螺纹》JGJ 81 《建筑钢结构焊接技术规程》GB 3323 《钢熔化焊对接接头射线照相和质量分级》GB 11345 《钢焊缝手工超声波探伤方法和探伤结果分级》GB /T 13912 《金属覆盖层钢铁制品热浸镀锌技术要求》GB 9793 《热喷涂锌及锌合金涂层》GB 50205 《钢结构工程施工及验收规范》《送电线路铁塔制图和构造规定》百度文库- 让每个人平等地提升自我3 三：总则(1) 铁塔制造应按本标准和设计图纸的要求进行，并应遵守GB/T2694 和 GB50205 的规定，还应符合国家规定的有关标准的规定。（2） 当需要修改设计时，应取得原设计单位的同意，并签署设计变更文件。（3） 使用材料应符合现行国家标准，设计图纸的要求，并具有出厂质量合格证明书。（4） 钢材的表面质量：表面不得有裂纹、折叠、结疤、夹杂和重皮；表面有锈蚀、麻点、划痕时，其深度不得大于该钢材厚度允许偏差值的 1/2，且累计误差在允许偏差内。四、铁塔制作工艺的材料要求（1）铁塔制作使用的钢材（板材和角钢） ，焊接材料、涂装材料和紧固件等应具有质量证明书，必须符合设计要求和现行标准的规定。（2）进厂的原材料，除必须有生产厂的出厂质量证明书外，还应按合同要求和相关现行标准进行检验和材质复验，做好记录，出具报告。（3）铁塔制作的材料代用， 一般是以高强度材料代替低强度材料，规格上以大代小，以厚代薄。（4）铁塔制作使用的钢材Q235、Q345，其材质按要求应进行化学成分分析和力学性能试验，符合GB/T700 GB/T 1591 标准要求。（5）高强度螺栓应符合GB/T 5782 GB/T3098 标准要求。百度文库- 让每个人平等地提升自我4 五、铁塔制作工艺5、1：微机放样5、1、1：计算机放样...
