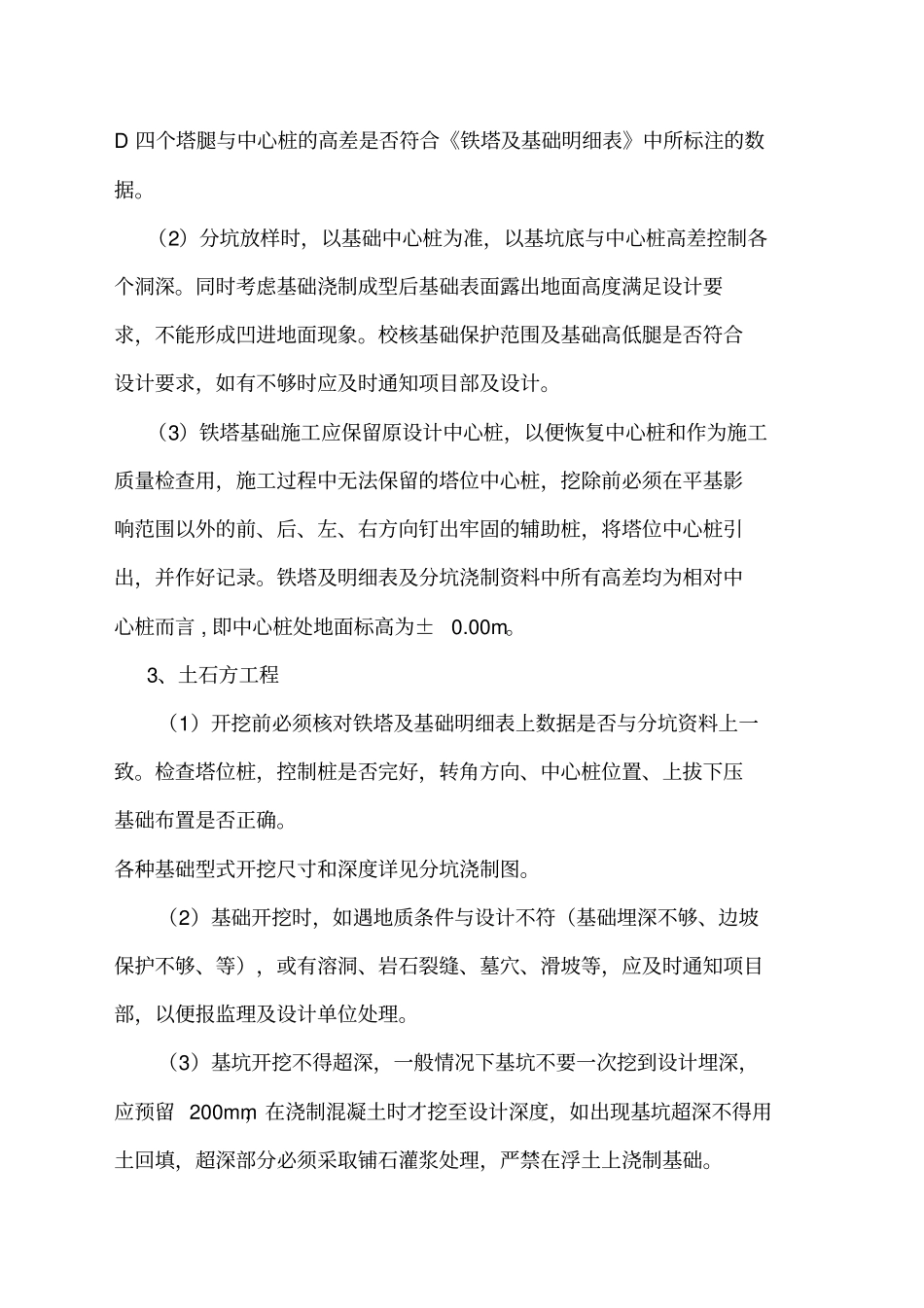

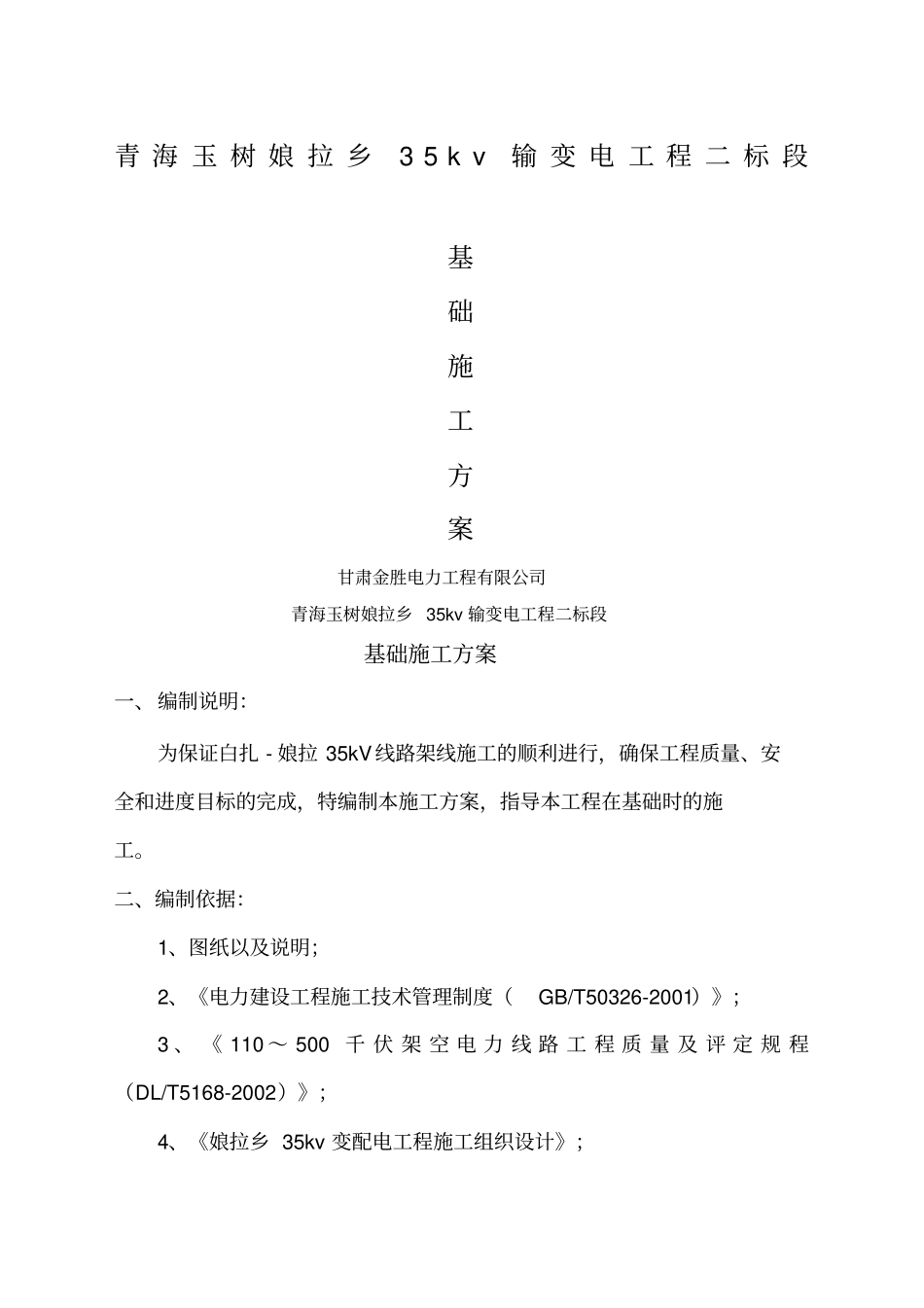

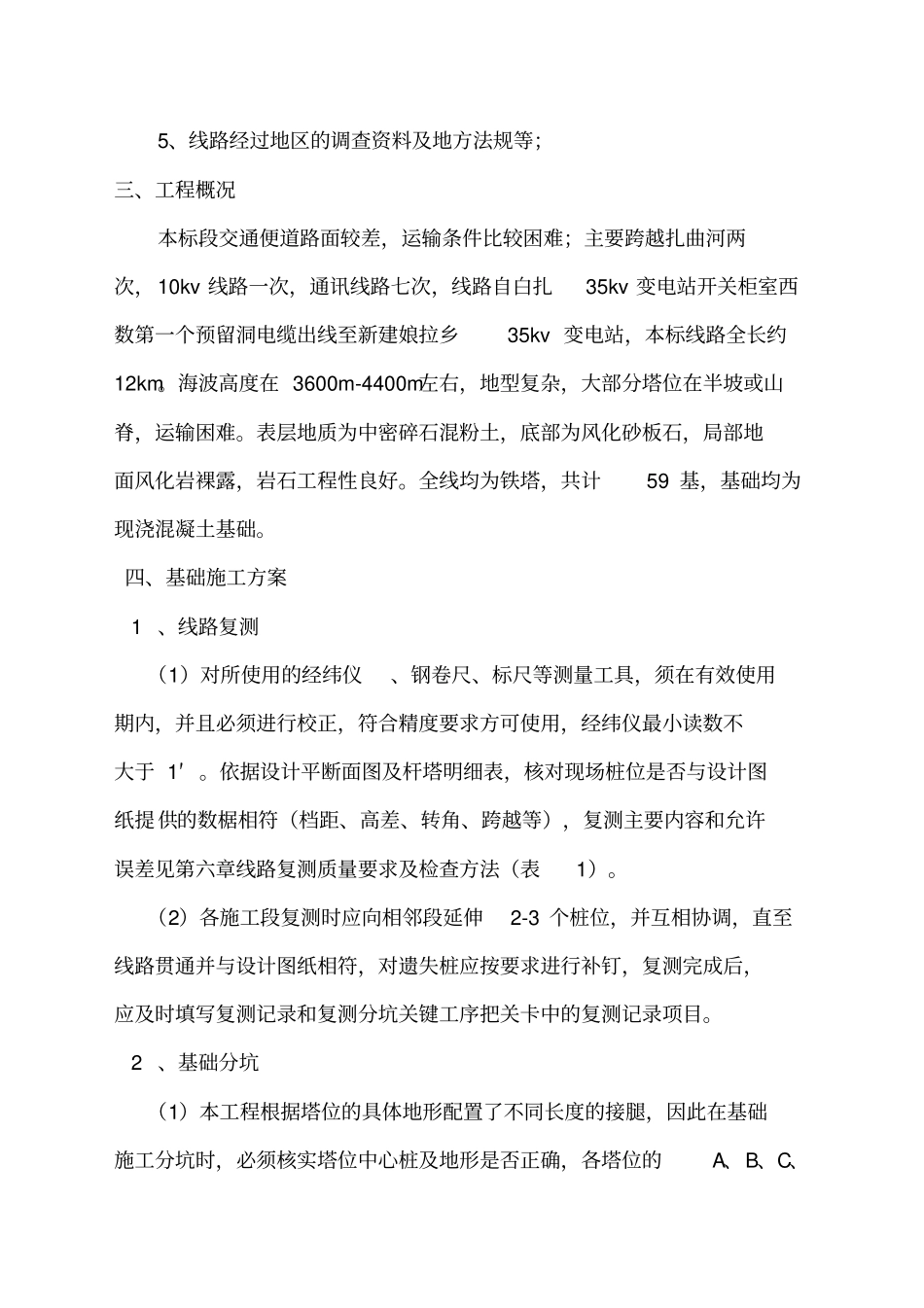

青 海 玉 树 娘 拉 乡3 5 k v输 变 电 工 程 二 标 段基础施工方案甘肃金胜电力工程有限公司青海玉树娘拉乡 35kv 输变电工程二标段基础施工方案一、编制说明:为保证白扎 - 娘拉 35kV线路架线施工的顺利进行,确保工程质量、安全和进度目标的完成,特编制本施工方案,指导本工程在基础时的施工。二、编制依据:1、图纸以及说明;2、《电力建设工程施工技术管理制度(GB/T50326-2001)》;3 、 《 110 ~ 500 千 伏 架 空 电 力 线 路 工 程 质 量 及 评 定 规 程(DL/T5168-2002)》;4、《娘拉乡 35kv 变配电工程施工组织设计》;5、线路经过地区的调查资料及地方法规等;三、工程概况本标段交通便道路面较差,运输条件比较困难;主要跨越扎曲河两次,10kv 线路一次,通讯线路七次,线路自白扎35kv 变电站开关柜室西数第一个预留洞电缆出线至新建娘拉乡35kv 变电站,本标线路全长约12km。海波高度在 3600m-4400m左右,地型复杂,大部分塔位在半坡或山脊,运输困难。表层地质为中密碎石混粉土,底部为风化砂板石,局部地面风化岩裸露,岩石工程性良好。全线均为铁塔,共计59 基,基础均为现浇混凝土基础。四、基础施工方案 1 、线路复测(1)对所使用的经纬仪、钢卷尺、标尺等测量工具,须在有效使用期内,并且必须进行校正,符合精度要求方可使用,经纬仪最小读数不大于 1′ 。依据设计平断面图及杆塔明细表,核对现场桩位是否与设计图纸提供的数椐相符(档距、高差、转角、跨越等),复测主要内容和允许误差见第六章线路复测质量要求及检查方法(表1)。(2)各施工段复测时应向相邻段延伸2-3 个桩位,并互相协调,直至线路贯通并与设计图纸相符,对遗失桩应按要求进行补钉,复测完成后,应及时填写复测记录和复测分坑关键工序把关卡中的复测记录项目。 2 、基础分坑(1)本工程根据塔位的具体地形配置了不同长度的接腿,因此在基础施工分坑时,必须核实塔位中心桩及地形是否正确,各塔位的A、B、C、D 四个塔腿与中心桩的高差是否符合《铁塔及基础明细表》中所标注的数据。(2)分坑放样时,以基础中心桩为准,以基坑底与中心桩高差控制各个洞深。同时考虑基础浇制成型后基础表面露出地面高度满足设计要求,不能形成凹进地面现象。校核基础保护范围及基础高低腿是否符合设计要求,如有不够时应及时通知项目部及设计。(3)铁塔基础施工应保留原设计中心桩,以便恢复中心桩和作为施工...
